몰입 금으로 두꺼운 0.5 밀리미터와 PTFE 고주파 PCB

몰입 금으로 두꺼운 0.5 밀리미터와 PTFE 고주파 PCB

모크: 1 PC
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-088.V1.0
기재:
PTFE
레이어 총수:
2 Layer, Multilayer, Hybrid type
PCB 두께:
0.17 밀리미터, 0.25 밀리미터, 0.5 밀리미터, 0.8 밀리미터, 1.0 밀리미터, 1.5 밀리미터, 2.0 밀리미터, 3.0 밀리미터, 4.0 밀리미터와 5.0 밀리미터
PCB 사이즈:
≤400mm X 500 밀리미터
솔더 마스크:
녹색, 검정, 무색 등
실크 스트린:
백색, 검정, 실크스크린 없음 등
구리 중량:
0.5oz, 1oz, 2oz
표면가공도:
베어 구리, HASL, ENIG 등
강조하다:

PTFE 비난에 까딱없는 고주파 PCB

,

0.5 밀리미터 두꺼운 고주파 PCB

,

침지 금 고주파 PCB

제품 설명



고주파 PCB는 0.5 밀리미터, 0.8 밀리미터, 1.0 밀리미터, 1.5 밀리미터, 2.0 밀리미터, 침지 금으로 두꺼운 3.0 밀리미터, 은메달, 주석과 OSP로 PTFE (테플론)을 토대로 했습니다

(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)



모두 안녕하세요,

오늘 우리는 F4B (PTFE) 고주파 회로판에 대해 대화합니다.



F4B는 중국의 브랜드인 일련의 PTFE 기반을 둔 고주파 물질입니다. 그것은 항법, 레이더, 위성 통신, 4G 통신, 5G 통신과 기타 등등의 어플리케이션에서 가격과 품질에 장점을 갖늡니다.



더 커먼은 이용 가능한 유전체 상수는 2.2, 2.55와 2.65입니다, 유전체 상수의 다른 가치가 2.17, 2.45, 2.75와 3.0 기타 등등입니다 ; 이용 가능한 구리 중량은 0.5 온스, 1 온스와 2 온스와 3 온스입니다 ; 0.17 밀리미터부터 5.0 밀리미터까지 이사회 범위의 두께.



PCB 역량
PCB 재료 : PTFE
지정자 : F4B 시리즈
유전체 상수 : 2.2, 2.55와 2.65
  2.17, 2.45, 2.75와 3.0
레이어 총수 : 2 층, 다층, 하이브리드 형태
구리 중량 : 0.5 온스, 1 온스, 2 온스
PCB 두께 : 0.17 밀리미터, 0.25 밀리미터, 0.5 밀리미터, 0.8 밀리미터, 1.0 밀리미터,
1.5 밀리미터, 2.0 밀리미터, 3.0 밀리미터, 4.0 밀리미터와 5.0 밀리미터, 기타 등등.
PCB 사이즈 : ≤400mm X 500 밀리미터
솔더 마스크 : 검어 어떤 컬러 기타 등등도 녹색으로 만들지 마세요..
표면가공도 : 나동선, HASL, ENIG 기타 등등.



우리는 FR-4로 당신에게 단면 기판, 양측대, 다층 기판과 혼성 회로판을 제공할 수 있습니다.



솔더 마스크의 공통색은 녹색이고 검고 어떤 색도 사용하지 않았습니다.



보통 사용된 표면가공도는 나동선 (어떤 마무리), HASL이고 침지 금이 아닙니다.

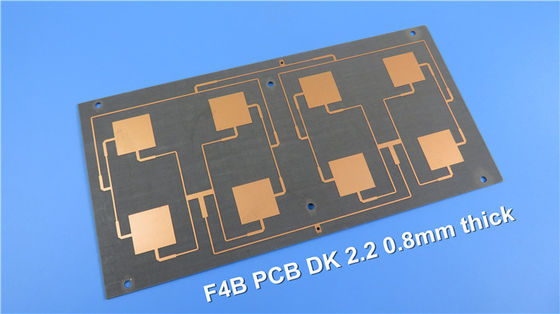

몰입 금으로 두꺼운 0.5 밀리미터와 PTFE 고주파 PCB 0



F4B PCB의 기본색은 갈색입니다.



F4B PTFE의 전기적 성질

이름 시험 조건 유닛 가치
비중 표준 상태 g/ cm3 2.1~2.35
수분 흡수 24시간 동안 20±2C의 증류수에 급강하하세요 % ≤0.02
작동 온도 하이 로 온도 챔버 -50C~+260C
열전도율   W/m/k 0.8

CTE

(전형적입니다)

0~100C

(εr :2.1~2.3)

ppm/C 25(x)
34(y)
252(z)

CTE

(전형적입니다)

0~100C

(εr :2.3~2.9)

ppm/C 14(x)
21(y)
173(z)

CTE

(전형적입니다)

0~100C

(εr :2.9~3.5)

ppm/C 12(x)
15(y)
95(z)
수축 팩터 끓는 물에서 2 시간 % 0.0002
표면 저항치

500V

DC

표준 상태 M·Ω ≥1×104
일정한 습도와 온도 ≥1×103
체적 저항률 표준 상태 MΩ.cm ≥1×106
일정한 습도와 온도 ≥1×105
핀 저항 500V DC 표준 상태 ≥1×105
일정한 습도와 온도 ≥1×103
서피스 절연 내력 표준 상태 d=1mm(Kv/mm) ≥1.2
일정한 습도와 온도 ≥1.1
유전체 상수 10GHZ εr

2.20,2.55,2.65,3.0,3.5

(±2%)

흩어지기 인자 10GHZ tgδ 2.2 ≤7×10-4
2.55~2.65 ≤1×10-3
3.0~3.5 ≤1.5×10-3



F4B PCB 외에, 우리는 또한 로저스 물질, 타코닉 물질과 아를롱 기타 등등을 기반으로 고주파 회로판을 공급합니다. 예를 들면 아래 목록 :

로저스 RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 기타 등등.
로저스 RT / 듀로이드 5880, RT / 듀로이드 5870, RT / 듀로이드 6002, RT / 듀로이드 6010 ;
타코닉 TLX-8, TLY-5, RF-35TC, TLF-35 기타 등등.

AD600 기타 등등인 아를롱 AD450.

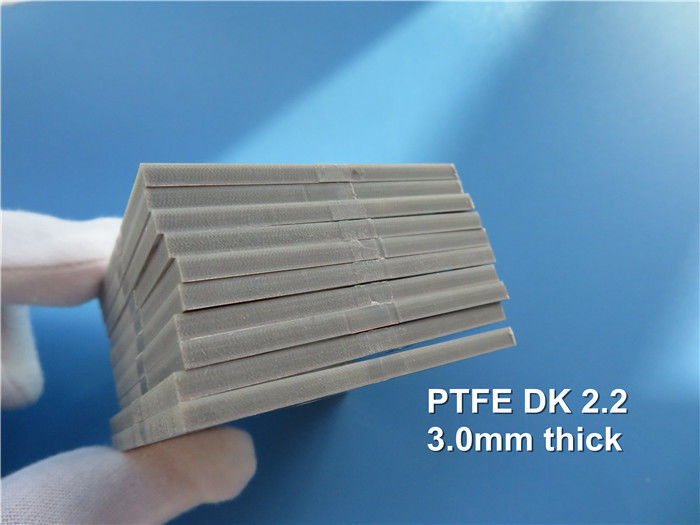

몰입 금으로 두꺼운 0.5 밀리미터와 PTFE 고주파 PCB 1



당신은 조회를 위해 우리와 연락하도록 환영받습니다. 당신의 읽기에 대해 감사하세요.
