RO3010 고주파 PCB 50 밀리리터 코팅 이머젼 실버를 성교합니다

Rogers RO3010 High Frequency PCB 50mil Coating Immersion Silver
Rogers RO3010 High Frequency PCB 50mil Coating Immersion Silver Rogers RO3010 High Frequency PCB 50mil Coating Immersion Silver

큰 이미지 :  RO3010 고주파 PCB 50 밀리리터 코팅 이머젼 실버를 성교합니다

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-097.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: RO3010 레이어 총수: 2 층, 다층, 하이브리드 PCB
PCB 두께: 5 밀리리터 (0.127mm), 10 밀리리터 (0.254mm), 25 밀리리터 (0.635mm), 50 밀리리터 (1.27mm) PCB 사이즈: ≤400mm X 500 밀리미터
솔더 마스크: 녹색, 검은, 푸른, 노란, 빨간 기타 등등. 구리 중량: 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
표면가공도: 나동선, HASL, ENIG, OSP 기타 등등..
하이 라이트:

Rogers RO3010 고주파 PCB

,

50 밀리리터 코팅 고주파 PCB

,

이머젼 실버는 PCB 보드를 성교합니다



5 밀리리터, 10 밀리리터, 25 밀리리터와 50 밀리리터 코팅 이머젼 실버, 침지 금과 주석과 RO3010 고주파 PCB를 성교합니다

(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)



모두 안녕하세요,

오늘 우리는 RO3010 고주파 PCB에 대한 이야기입니다.



RO3010 초고주파 회로 박판 제품은 상업적 전자 레인지와 RF 응용에 사용하기 위해 계획된 세라믹 채움 PTFE 복합체입니다. 그것의 명백한 특성은 전기적 실행이 예외적이고 기계적인 특성이 안정적이고 일관된다는 것입니다. 이것은 우리의 디자이너가 뒤틀림 또는 신뢰성 문제를 마주치지 않고 다층 기판을 개발할 수 있게 허락합니다.

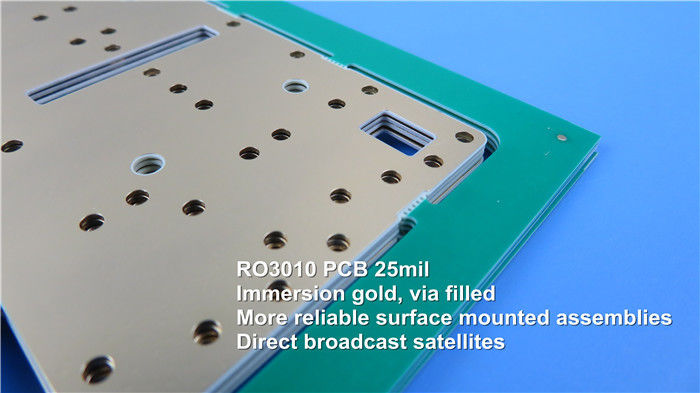

RO3010 고주파 PCB 50 밀리리터 코팅 이머젼 실버를 성교합니다 0



더 많은 특징과 앱은 다음과 같습니다 :



1. 고온 대 우수한 기계적인 특성, 그것은 믿을 만한 스트립라인이고 다층 기판 건설입니다.

2. 역학적 성질을 균일화시키시오 그러면 그것은 에폭시 글래스 다층 기판 하이브리드 설계에 대한 용도로 적당합니다.

3. 낮은 평면내부 전개 계수가 구리도금하기 위해 조화된다고, 그것은 더 믿을 만한 표면설치 집회를 고려합니다 ; 온도에 민감한 애플리케이션을 위한 이상적이 우수한 차원 안정성을 바꾸고 나타냅니다.



우리의 PCB 역량 (RO3010)

PCB 역량
PCB 재료 : 세라믹 채움 PTFE 복합체
선임 : RO3010
유전체 상수 : 10. 2 ±0.3 (절차)
11.2 (설계하세요)
레이어 총수 : 2 층, 다층, 하이브리드 PCB
구리 중량 : 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
PCB 두께 : 5 밀리리터 (0.127mm), 10 밀리리터 (0.254mm),
25 밀리리터 (0.635mm), 50 밀리리터 (1.27mm)
PCB 사이즈 : ≤400mm X 500 밀리미터
솔더 마스크 : 녹색, 검은, 푸른, 노란, 빨간 기타 등등.
표면가공도 : 나동선, HASL, ENIG, OSP 기타 등등..




RO3010 고주파 PCB는 측면을 댄 두배, 다층과 혼성 구성, 0.5 온스 내지 2 온스 끝난 구리, 두꺼운 0.13 밀리미터 내지 1.3 밀리미터, 500 밀리미터까지 최대 400 사이즈 밀리미터, 나동선과 표면가공도, 핫 에어 레벨링, 침지 금 기타 등등으로 이용 가능합니다.



RO3010 고주파 PCB 50 밀리리터 코팅 이머젼 실버를 성교합니다 1



전형적인 애플리케이션은 있습니다



1. 자동차 레이더 응용

2. GPS 안테나

3. 전력 증폭기와 안테나

4. 무선 통신을 위한 패치 안테나

5. 직접 방송 위성



RO3010 고주파 PCB 50 밀리리터 코팅 이머젼 실버를 성교합니다 2





RO3010 PCB의 기본 컬러는 하얗습니다.



RO3010 고주파 PCB의 제조 절차는 표준 PTFE PCB와 유사하고 따라서 그것이 유리한 시장을 얻는 양 제조 절차에 적합합니다.



당신이 질문이 있다면, 우리와 연락하여 주세요.



당신의 읽기에 대해 감사하세요.



부록 : RO3010의 데이터 시트

RO3010 표준값
특성 RO3010 방향 유닛 상태 검사 방법
유전체 Constant,εProcess 10.2±0.05   10 GHz/23C IPC-TM-650 2.5.5.5 조여진 스트립라인
유전체 Constant,εDesign 11.2   8GHz 내지 40 기가헤르츠 미분 위상 렝스법
산재 Factor,tanδ 0.0022   10 GHz/23C IPC-TM-650 2.5.5.5
ε의 열 상수 -395 ppm/C 10 기가헤르츠 -50Cto 150C IPC-TM-650 2.5.5.5
치수 안정성 0.35
0.31

밀리미터 / M 냉각기 A IPC-TM-650 2.2.4
체적 저항률 105   MΩ.cm 냉각기 A IPC 2.5.17.1
표면 저항치 105   냉각기 A IPC 2.5.17.1
인장 탄성률 1902
1934

MPa 23C ASTM D 638
수분 흡수 0.05   % D48/50 IPC-TM-650 2.6.2.1
비열 0.8   j/g/k   산정됩니다
열전도율 0.95   W/M/K 50C ASTM D 5470
열 팽창율
(-55 내지 288C)
13
11
16


ppm/C 23C/50% RH IPC-TM-650 2.4.4.1
Td 500   C TGA   ASTM D 3850
비중 2.8   gm/cm3 23C ASTM D 792
구리 껍질 힘 9.4   Ib /에. 1 온스, 땜납 부유물 뒤에 있는 EDC IPC-TM 2.4.8
인화성 V-0       UL 94
적합한 무연 처리
