이중 레이어 유연한 PCB는 침지 금과 노란 마스크로 폴리이미드를 토대로 했습니다

이중 레이어 유연한 PCB는 침지 금과 노란 마스크로 폴리이미드를 토대로 했습니다

모크: 1 PC
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-253.V1.0
기본 재료:
폴리이미드
레이어 수:
2층
PCB 두께:
0.15mm
커버레이:
노란색
실크 스크린:
하얀
구리 무게:
1 온스
표면 마무리:
침수 금
강조하다:

이중층 유연 PCB

,

노란색 마스크 유연 PCB

제품 설명



침지 금색 및 노란색 마스크가 있는 폴리이미드 기반 이중 레이어 유연한 PCB

(FPC는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)



일반적인 설명

이것은 아날로그 장치를 적용하기 위한 일종의 연성 인쇄 회로입니다.두께 0.15mm의 2단 보드입니다.기본 라미네이트는 ITEQ의 제품으로 제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.패드에는 침수 금이 도포되어 있습니다.커넥터 부분에는 보강재가 적용되어 있습니다.



매개변수 및 데이터 시트

레이어 수 2
보드 유형 유연한 회로
보드 두께 0.15mm +/-10%
보드 재료 폴리이미드(PI) 25um
보드 재료 공급업체 아이텍
보드 재료의 Tg 값 60℃

PTH 구리 두께 ≥20 음
내부 층 Cu 두께 해당 없음
표면 Cu 두께 35음(1oz)

커버레이 색상 노란색
커버레이 수 2
커버레이의 두께 25음
보강재 200음

실크스크린 잉크의 종류 IJR-4000 MW300
실크스크린 공급업체 타이요
실크스크린의 색상 하얀
실크스크린의 수 2

최소 추적(mil) 400만
최소 갭(mil) 400만

표면 마감 이머젼 골드
RoHS 필수
명성 94-V0

열충격 시험 통과, -25℃±125℃, 1000 주기.
열 응력 통과, 300±5℃, 10초, 3주기.박리 없음, 물집 없음.
기능 100% 통과 전기 테스트
솜씨 IPC-A-600H 및 IPC-6013C 클래스 2 준수

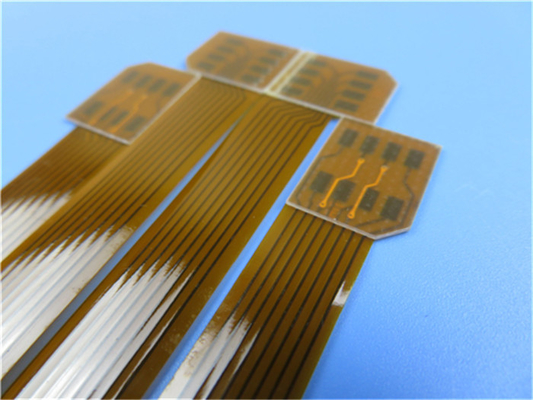

이중 레이어 유연한 PCB는 침지 금과 노란 마스크로 폴리이미드를 토대로 했습니다 0



기능 및 이점

뛰어난 유연성

볼륨 줄이기

체중 감소

조립의 일관성

향상된 신뢰성

전기 매개변수 설계의 제어 가능성

끝은 완전히 납땜될 수 있습니다

저렴한 비용

처리의 연속성

중소형 생산에 집중



애플리케이션NS

박막 스위치, 휴대폰 안테나 플렉스 보드, 자동차 GPS 네비게이션 플렉스 보드



보강재

부품이 납땜되어 있는 많은 응용 분야에서 유연한 기판은 외부 지지를 위해 외부 보강재(보강판이라고도 함)가 필요합니다.보강재 재료는 PI 또는 폴리에스터 필름, 유리 섬유, 고분자 재료, 강박, 알루미늄 심 등이 있습니다.



(1)PI 또는 폴리에스터

PI 및 폴리에스터 필름은 연성회로기판의 보강재로 일반적으로 사용됩니다.일반적으로 사용되는 두께는 125μm(5mil)이며 약간의 경도를 얻을 수 있습니다.



(2)유리 섬유

일반적으로 보강재로 사용되는 재료인 유리 섬유(예: FR-4).유리섬유 보강재는 PI 또는 폴리에스터보다 경도가 높아 하네스 요구사항이 높은 곳에 사용됩니다.두께 범위는 일반적으로 125μm(5mil) ~ 3.175mm(125mils)입니다.그러나 PI보다 가공이 상대적으로 까다롭고 일부 FPC 공장의 스탠딩 소재가 아닐 수 있다.



(삼)고분자

플라스틱 등과 같은 폴리머도 보강재로 사용됩니다.

그것의 물 흡수는 낮고, 고압 및 고열 저항입니다.



(4)스틸 포일, 알루미늄 심

강철 호일, 알루미늄 심의 지지 경도가 높고 열도 발산할 수 있습니다.설계에서 경도 또는 열 발산이 주요 관심사입니다.



FR-4 보강재의 더 많은 표시



이중 레이어 유연한 PCB는 침지 금과 노란 마스크로 폴리이미드를 토대로 했습니다 1



이중 레이어 유연한 PCB는 침지 금과 노란 마스크로 폴리이미드를 토대로 했습니다 2



이중 레이어 유연한 PCB는 침지 금과 노란 마스크로 폴리이미드를 토대로 했습니다 3
