| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

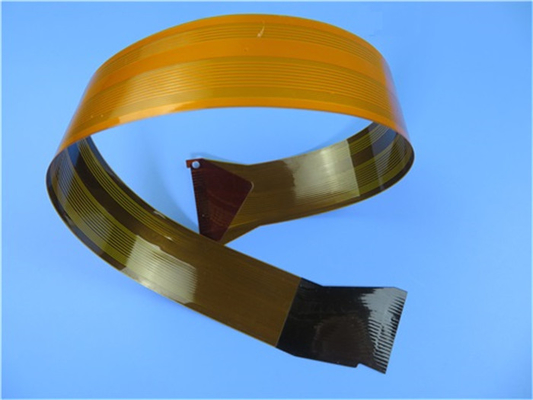

유연한 PCB ~와 함께 폴리이미드 PI 스티프너가 포함된 스티프너 FPC(Flexible Printed Circuit)
(FPC는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
0.2mm 두께의 Wireless Dongle을 적용하기 위한 Single Layer Flexible Printed Circuit의 일종입니다.기본 라미네이트는 Shengyi에서 제공되며 제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.인서트 헤드에는 폴리이미드 보강재가 적용되어 있습니다.
매개변수 및 데이터 시트
| 유연한 PCB의 크기 | 230.5 X 40.8mm |
| 레이어 수 | 1 |
| 보드 유형 | 유연한 PCB |
| 보드 두께 | 0.20mm |
| 보드 재료 | 폴리이미드(PI) 25µm |
| 보드 재료 공급업체 | 아이텍 |
| 보드 재료의 Tg 값 | 60℃ |
| PTH 구리 두께 | ≥20μm |
| 내부 층 Cu 두께 | 해당 없음 |
| 표면 Cu 두께 | 35μm(1oz) |
| 커버레이 색상 | 노란색 |
| 커버레이 수 | 1 |
| 커버레이의 두께 | 25μm |
| 보강재 | 폴리이미드 |
| 보강재 두께 | 0.2mm |
| 실크스크린 잉크의 종류 | IJR-4000 MW300 |
| 실크스크린 공급업체 | 타이요 |
| 실크스크린의 색상 | 하얀 |
| 실크스크린의 수 | 1 |
| Coverlay의 박리 시험 | 껍질을 벗길 수 없음 |
| 레전드 접착력 | 쓰리엠 90℃Min 후 필링 없음.3번 테스트 |
| 표면 마감 | 이머젼 골드 |
| 니켈/금의 두께 | 금: 0.03μm(최소);니켈 2-4μm |
| RoHS 필수 | 예 |
| 명성 | 94-V0 |
| 열충격 시험 | 패스, -25℃±125℃, 1000 사이클. |
| 열 응력 | 통과, 300±5℃,10초, 3주기.박리 없음, 물집 없음. |
| 기능 | 100% 통과 전기 테스트 |
| 솜씨 | IPC-A-600H 및 IPC-6013C 클래스 2 준수 |
기능 및 이점
뛰어난 유연성
볼륨 줄이기
체중 감소
조립의 일관성
향상된 신뢰성
저렴한 비용
처리의 연속성
중소형 생산에 집중
18년 이상의 경력
애플리케이션NS
휴대폰 내장 안테나 FPC, 휴대폰 키용 플렉스 키보드, 산업용 제어 컴퓨터 소프트 보드
보강재
부품이 납땜되어 있는 많은 응용 분야에서 유연한 기판은 외부 지지를 위해 외부 보강재(보강판이라고도 함)가 필요합니다.보강재 재료는 PI 또는 폴리에스터 필름, 유리 섬유, 고분자 재료, 강박, 알루미늄 심 등이 있습니다.
(1)PI 또는 폴리에스터
PI 및 폴리에스터 필름은 연성회로기판의 보강재로 일반적으로 사용됩니다.일반적으로 사용되는 두께는 125μm(5mil)이며 약간의 경도를 얻을 수 있습니다.
(2)유리 섬유
일반적으로 보강재로 사용되는 재료인 유리 섬유(예: FR-4).유리섬유 보강재는 PI 또는 폴리에스터보다 경도가 높아 하네스 요구사항이 높은 곳에 사용됩니다.두께 범위는 일반적으로 125μm(5mil) ~ 3.175mm(125mils)입니다.그러나 PI보다 가공이 상대적으로 까다롭고 일부 FPC 공장의 스탠딩 소재가 아닐 수 있다.
(삼)고분자
플라스틱 등과 같은 폴리머도 보강재로 사용됩니다.
그것의 물 흡수는 낮고, 고압 및 고열 저항입니다.
(4)스틸 포일, 알루미늄 심
강철 호일, 알루미늄 심의 지지 경도가 높고 열도 발산할 수 있습니다.설계에서 경도 또는 열 발산이 주요 관심사입니다.
PI Stiffener의 더 많은 디스플레이
|
|
