| 기본 재료: | 폴리이미드 | 레이어 수: | 2개의 레이어 |
|---|---|---|---|
| PCB 두께: | 0.15mm | PCB 크기: | 21.15 x 58.93mm = 1PCS |
| 커버레이: | 노란색 | 실크 스크린: | 하얀 |
| 구리 무게: | 1 온스 | 표면 마무리: | 침수 금 |

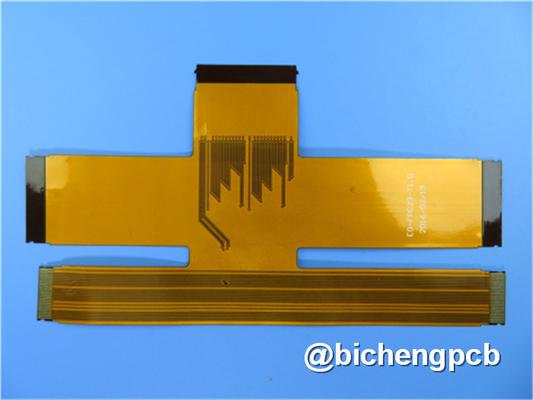

Immersion Gold 및 PI 보강재가 포함된 폴리이미드 기반 이중 레이어 유연한 PCB
(FPC는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
Wi Fi Antenna를 적용하기 위한 FPC(Flexible Printed Circuit)의 일종입니다.두께 0.15mm의 2단 플렉스 보드입니다.노란색 커버레이(솔더 마스크)가 포함되어 있으며 전체 보드에 실크스크린이 없으며 패드에는 침지 골드가 도포되어 있습니다.커넥터 부분에는 보강재로 폴리이미드가 적용되어 있습니다.기본 라미네이트는 Shengyi에서 제공되며 제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 200개들이 배송을 위해 포장됩니다.
매개변수 및 데이터 시트
| 레이어 수 | 2 |
| 개요 차원 | 21.15 x 58.93mm = 1PCS |
| 보드 유형 | 유연한 회로 |
| 보드 두께 | 0.15mm +/-10% |
| 보드 재료 | 폴리이미드(PI) 50um |
| 보드 재료 공급업체 | 아이텍 |
| 보드 재료의 Tg 값 | 60℃ |
| PTH 구리 두께 | ≥20 음 |
| 내부 층 Cu 두께 | 해당 없음 |
| 표면 Cu 두께 | 35음(1oz) |
| 커버레이 색상 | 노란색 |
| 커버레이 수 | 2 |
| 커버레이의 두께 | 25음 |
| 보강재 | 200음 |
| 실크스크린 잉크의 종류 | IJR-4000 MW300 |
| 실크스크린 공급업체 | 타이요 |
| 실크스크린의 색상 | 하얀 |
| 실크스크린의 수 | 1 |
| 최소 추적(mil) | 400만 |
| 최소 갭(mil) | 400만 |
| 표면 마감 | 이머젼 골드 |
| RoHS 필수 | 예 |
| 명성 | 94-V0 |
| 열충격 시험 | 통과, -25℃±125℃, 1000 주기. |
| 열 응력 | 통과, 300±5℃, 10초, 3주기.박리 없음, 물집 없음. |
| 기능 | 100% 통과 전기 테스트 |
| 솜씨 | IPC-A-600H 및 IPC-6013C 클래스 2 준수 |
기능 및 이점
뛰어난 유연성;
볼륨 줄이기;
체중 감소;
한 달에 8000 종류의 PCB;
빠른 CADCAM 검사 및 무료 PCB 견적;
최소 주문 수량이 없습니다.1 조각을 사용할 수 있습니다.
대량 생산 능력;
정시 서비스;
18년 이상의 경력;
애플리케이션NS
키패드 FPC;장난감 램프 스트립;디스플레이 백라이트;휴대폰 키용 플렉스 키보드;POS 안테나 소프트 보드;LCD TV 소프트 보드;디지털 카메라 소프트 보드.
