| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

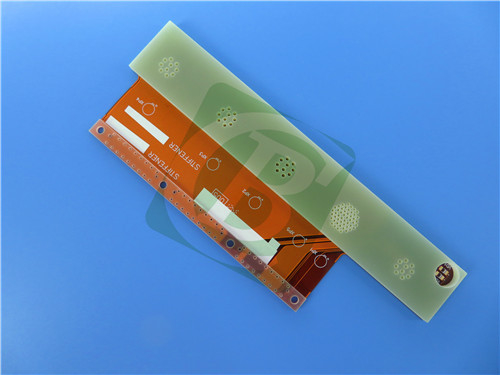

유연한 인쇄 회로 보드는 전자 산업에 혁명을 일으켰습니다.사양, 그리고 폴리마이드로 만들어진 이중 유연 PCB의 응용, 그것의 장점과 잠재적 용도를 강조합니다.
| 사양 | 세부 사항 |
| 기본 재료 | 유연한 폴리아미드 |
| 계층 수 | 2면 |
| 보드 크기 | 51mm x 35mm (+/- 0.15mm) |
| 최소 추적/공간 | 5/5 밀리 |
| 최소 구멍 크기 | 00.4mm |
| 맹인 경로 | 아니 |
| 플렉스 두께 | 0.22mm |
| 플렉스 + PI 강화기 두께 | 00.3mm |
| 플렉스 + FR4 강화기 두께 | 1.34mm |
| 완성된 C.U. 무게 | 2온스 (2.8 밀리 외부 층) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 전기 없는 니켈 몰입 금 (ENIG) |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 아니 |
| 최상층 솔더 마스크 | 노란 색 |
| 바닥 용접 마스크 | 아니 |
| 전기 검사 | 100% 운송 전 전기 테스트 |
두께와 층 구성
플렉스 두께는 0.22mm이며, 사용 된 강화제에 따라 두께가 다릅니다.
- 플렉스 + PI 강화기: 0.3mm
- 플렉스 + FR4 강화기: 1.34mm

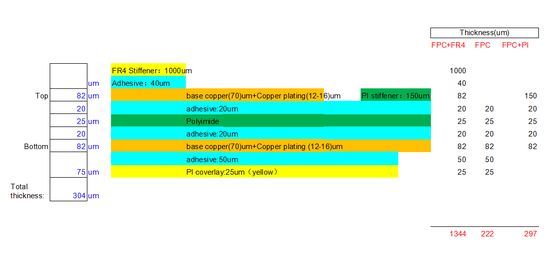

PCB 스택업
이 2층 유연 PCB의 스택업은 다음과 같습니다.
- 구리 층 1: 70 μm
- 접착성 폴리마이드 코어: 25 μm (1 밀리)
- 구리층 2: 70μm
이 구성은 유연성과 구조적 무결성을 결합하여 다양한 애플리케이션에 적합합니다.
접착제 폴리아미드의 특징
이 PCB에 사용되는 접착제 폴리마이드는 몇 가지 유리한 특성을 자랑합니다.
- 알로겐이 없고 EU RoHS 지침을 준수하며 Pb, Hg, Cd, Cr6+, PBB, PBDE와 같은 위험한 물질이 없습니다.
- UL94 V-0에서 불화성 등급
- 탁월한 유연성과 열 저항력
- 1.37-1.46%의 수분 흡수율과 차원 안정성
- 10GHz에서 3.31에서 3.34까지의 변압전체 상수, 고주파 애플리케이션에 매우 중요합니다.
- 85%의 화학 저항과 10GHz에서 0.0188-0.0191의 분산 요인
시험 및 품질 표준
신뢰성을 보장하기 위해, IPC-클래스-2 품질 표준을 준수하여 100% 전기 테스트가 운송 전에 수행됩니다.이 엄격 한 시험 과정 은 모든 단말기 가 필요 한 성능 기준 을 충족 하는 것 을 보장 합니다.
전형적 사용법
유연 PCB는 다음과 같은 다양한 산업에서 널리 사용됩니다.
- 컴퓨터
- 휴대폰
- 디지털 카메라
- 비디오
- 자동차
- 사무실 자동화 장비
이러한 응용 프로그램은 유연한 PCB의 가볍고 사용자 정의 가능한 특성으로 혜택을 받으며 현대 전자 요구 사항을 충족시키는 고급 디자인을 촉진합니다.
결론
이 유연한 PCB는 고품질의 폴리마이드 재료로 만들어졌습니다.다양한 응용 프로그램으로 인해 오늘날의 전자 장치의 필수 부품입니다.이 PCB는 전 세계적으로 사용 가능함에 따라 다양한 분야의 혁신가들의 요구를 충족시킬 수 있습니다.
|
|
