| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

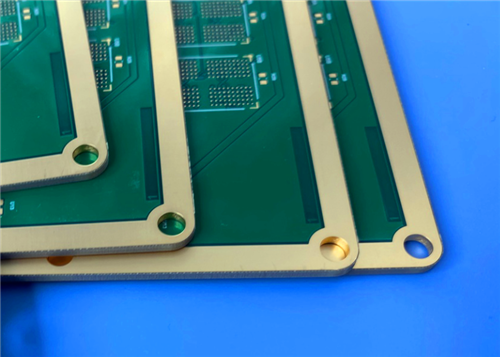

이 맞춤형 6층 견고한 다층 PCB는 프리미엄급으로 제작되었습니다.이졸라 370HR높은 Tg FR-4 유전체 기판. 2μ" ENIG 도금 및 흰색 범례가 있는 양면 녹색 솔더 마스크로 마감되었으며 1.6mm 마감 보드 두께의 각 전도성 레이어에 1oz 구리를 채택했습니다. 11mil 트레이스 폭의 상단 레이어에 50Ω 제어 임피던스로 구성된 PCB는 25μm 홀 구리 두께로 IPC-Class-3 요구 사항을 충족하며 고신뢰성 산업용 전자 애플리케이션을 위한 뛰어난 열 안정성, CAF 저항 및 범용 FR-4 프로세스 호환성을 특징으로 합니다.
PCB 사양
| 매개변수 항목 | 사양 |
| 레이어 구성 | 6층 견고한 PCB |
| 기본 재료 | ISOLA 370HR 고성능 고Tg FR-4 |
| 보드 크기 | 111mm × 78mm (1개) |
| 완성된 보드 두께 | 1.6mm |
| 구리 무게 | 각 층당 1oz 구리 |
| 표면 마무리 | ENIG, 2μ" 금 두께 |
| 솔더 마스크 및 실크스크린 | 양쪽에 흰색 범례가 있는 녹색 솔더 마스크 |
| 품질기준 | IPC-클래스-3 |
| 도금 두께를 통해 | 25μm 구멍 구리 |
| 임피던스 요구 사항 | 상단 레이어: 11mil 트레이스 폭, 50Ω 제어 임피던스 |
ISOLA 370HR 소재 소개
ISOLA 370HR은 우수한 열 성능과 장기적인 응용 신뢰성을 요구하는 다층 인쇄 배선 기판용으로 개발된 고성능 180°C Tg FR-4 재료 시스템입니다. E등급 유리 직물로 강화된 독점 다기능 에폭시 수지로 제조된 이 제품은 표준 FR-4 공정 호환성을 유지하면서 기존 FR-4에 비해 향상된 내열성과 열팽창 감소를 제공합니다.
기계적 견고성, 화학적 내구성 및 내습성은 표준 FR-4 성능 벤치마크를 충족하거나 초과합니다. 레이저 형광 및 UV 차단 특성을 갖춘 370HR은 AOI 검사, 광학 위치 지정 및 사진 이미지 가능 솔더 마스크 공정과 완벽한 호환성을 달성합니다. 또한 복잡한 순차 적층 다층 프로젝트에도 적합합니다.
핵심 소재 특징
탁월한 열 성능: 180°C Tg(DSC), 340°C Td(TGA @ 5% 중량 감소), 구조적 신뢰성을 위한 낮은 CTE; 60분 T260 지구력, 30분 T288 지구력
환경 준수: RoHS를 완벽하게 준수합니다.
UV 차단 및 AOI 호환성: 높은 검사 정밀도로 제작 및 조립 효율성 향상
뛰어난 CAF 저항성: 전도성 양극 필라멘트 성장을 억제하여 서비스 수명 연장
쉬운 제작: 대량 생산을 위한 표준 FR-4 제작 작업 흐름과 일치합니다.
다양한 재료 옵션: 다양한 코어 두께, 프리프레그 형태, 유리 직물 및 구리 포일 사용 가능; 맞춤형 구리 두께가 허용됩니다.
전체 산업 인증: IPC-4101D 사양 준수, UL 인증(파일 번호 E41625), UL MCIL 프로그램 승인
일반적인 응용 분야
|
|
| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |
이 맞춤형 6층 견고한 다층 PCB는 프리미엄급으로 제작되었습니다.이졸라 370HR높은 Tg FR-4 유전체 기판. 2μ" ENIG 도금 및 흰색 범례가 있는 양면 녹색 솔더 마스크로 마감되었으며 1.6mm 마감 보드 두께의 각 전도성 레이어에 1oz 구리를 채택했습니다. 11mil 트레이스 폭의 상단 레이어에 50Ω 제어 임피던스로 구성된 PCB는 25μm 홀 구리 두께로 IPC-Class-3 요구 사항을 충족하며 고신뢰성 산업용 전자 애플리케이션을 위한 뛰어난 열 안정성, CAF 저항 및 범용 FR-4 프로세스 호환성을 특징으로 합니다.
PCB 사양
| 매개변수 항목 | 사양 |
| 레이어 구성 | 6층 견고한 PCB |
| 기본 재료 | ISOLA 370HR 고성능 고Tg FR-4 |
| 보드 크기 | 111mm × 78mm (1개) |
| 완성된 보드 두께 | 1.6mm |
| 구리 무게 | 각 층당 1oz 구리 |
| 표면 마무리 | ENIG, 2μ" 금 두께 |
| 솔더 마스크 및 실크스크린 | 양쪽에 흰색 범례가 있는 녹색 솔더 마스크 |
| 품질기준 | IPC-클래스-3 |
| 도금 두께를 통해 | 25μm 구멍 구리 |
| 임피던스 요구 사항 | 상단 레이어: 11mil 트레이스 폭, 50Ω 제어 임피던스 |
ISOLA 370HR 소재 소개
ISOLA 370HR은 우수한 열 성능과 장기적인 응용 신뢰성을 요구하는 다층 인쇄 배선 기판용으로 개발된 고성능 180°C Tg FR-4 재료 시스템입니다. E등급 유리 직물로 강화된 독점 다기능 에폭시 수지로 제조된 이 제품은 표준 FR-4 공정 호환성을 유지하면서 기존 FR-4에 비해 향상된 내열성과 열팽창 감소를 제공합니다.
기계적 견고성, 화학적 내구성 및 내습성은 표준 FR-4 성능 벤치마크를 충족하거나 초과합니다. 레이저 형광 및 UV 차단 특성을 갖춘 370HR은 AOI 검사, 광학 위치 지정 및 사진 이미지 가능 솔더 마스크 공정과 완벽한 호환성을 달성합니다. 또한 복잡한 순차 적층 다층 프로젝트에도 적합합니다.
핵심 소재 특징
탁월한 열 성능: 180°C Tg(DSC), 340°C Td(TGA @ 5% 중량 감소), 구조적 신뢰성을 위한 낮은 CTE; 60분 T260 지구력, 30분 T288 지구력
환경 준수: RoHS를 완벽하게 준수합니다.
UV 차단 및 AOI 호환성: 높은 검사 정밀도로 제작 및 조립 효율성 향상
뛰어난 CAF 저항성: 전도성 양극 필라멘트 성장을 억제하여 서비스 수명 연장
쉬운 제작: 대량 생산을 위한 표준 FR-4 제작 작업 흐름과 일치합니다.
다양한 재료 옵션: 다양한 코어 두께, 프리프레그 형태, 유리 직물 및 구리 포일 사용 가능; 맞춤형 구리 두께가 허용됩니다.
전체 산업 인증: IPC-4101D 사양 준수, UL 인증(파일 번호 E41625), UL MCIL 프로그램 승인
일반적인 응용 분야
