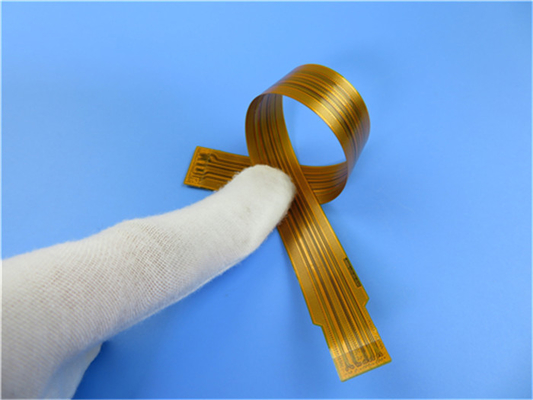

다층 연성 인쇄 회로(FPC) 다층 연성 PCB 기판

다층 연성 인쇄 회로(FPC) 다층 연성 PCB 기판

모크: 1 PC
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-265.V1.0
기본 재료:
폴리이미드
레이어 수:
4개의 레이어
PCB 두께:
0.3mm
PCB 크기:
300.5X 25.5mm
커버레이:
노란색
실크 스크린:
아니요
구리 무게:
1 온스
표면 마무리:
침수 금
강조하다:

25 um 2 층 플렉스 PCB

,

타블렛 컴퓨터 2 층 플렉스 PCB

제품 설명



다층 유연한 인쇄 회로(FPC) 다층 유연한 PCB 판자

(FPC는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)



일반적인 설명

이러한 형태의 연성회로는 무선라우터 적용을 위해 폴리이미드(PI)에 4레이어 구조로 각 레이어에 1oz 구리를 사용합니다.기본 라미네이트는 Shengyi의 제품입니다.노란색 피복층으로 코팅되어 패드에 침지 금이 도금됩니다.커넥터는 양쪽 끝에 설계되었습니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.



매개변수 및 데이터 시트

유연한 PCB의 크기 300.5X 25.5mm
레이어 수 4
보드 유형 유연한 회로
보드 두께 0.30mm
보드 재료 폴리이미드(PI) 25µm
보드 재료 공급업체 성이
보드 재료의 Tg 값 60

PTH 구리 두께 20μm
내부 층 Cu 두께 35μm
표면 Cu 두께 35μm

커버레이 색상 노란색
커버레이 수 2
커버레이의 두께 25μm
보강재 아니요
보강재 두께 해당 없음

실크스크린 잉크의 종류 아니요
실크스크린 공급업체 해당 없음
실크스크린의 색상 해당 없음
실크스크린의 수 해당 없음

Coverlay의 박리 시험 껍질을 벗길 수 없음
레전드 접착력 쓰리엠 90Min 후 필링 없음.3번 테스트

표면 마감 이머젼 골드
니켈/금의 두께 금: 0.03μm(최소);니켈 2-4μm
RoHS 필수
명성 94-V0

열충격 시험 패스, -25±125, 1000 사이클.
열 응력 통과, 300±5,10초, 3주기.박리 없음, 물집 없음.
기능 100% 통과 전기 테스트
솜씨 IPC-A-600H 및 IPC-6013C 클래스 2 준수



다층 연성 인쇄 회로(FPC) 다층 연성 PCB 기판 0



기능 및 이점

뛰어난 유연성

볼륨 줄이기

체중 감소

조립의 일관성

향상된 신뢰성

재료 선택

저렴한 비용

처리의 연속성

다양한 배송 방법

엔지니어링 설계는 사전 생산에서 발생하는 문제를 방지합니다.



애플리케이션NS

레이저 헤드 FPC, 의료기기 컨트롤러, 태블릿 안테나 소프트 보드



다층 연성 회로

대부분의 경우 다층 연성 회로의 제조는 단면 연성 PCB 및 양면 PTH 연성 PCB의 공정을 기반으로 합니다.두 유형 모두 함께 결합된 기존의 덮개 코팅된 양면 연성 회로에서 발전했습니다.여러 가지 이유로 인해 너무 많은 연성 회로를 다층 연성 회로에 결합하는 것은 권장되지 않습니다.



재료 및 두께 다층 FPC의

아래 나열된 재료를 사용하는 것이 일반적입니다.



유전체 기판

50µm(2mil) 폴리이미드는 25µm(1mil) 폴리이미드에 비해 안정성이 더 높고 취급이 용이하기 때문입니다.



동박

35µm(1oz.) 구리 호일(이 두께가 완성된 회로의 전류 전달 요구 사항과 호환되는 경우)



커버코트

50µm(2mil) 폴리이미드보다 도체의 더 나은 캡슐화를 보장하기 때문에 35µm(1.4mil) 두께의 구리 호일용 25µm(1mil) 폴리이미드.



우수한 캡슐화 및 저유량 적층을 달성하기 위한 25μm(1mil) 아크릴 접착제.아크릴 접착제가 너무 많으면 배럴 균열, 호일 균열 및 너무 깊은 에치백과 같은 신뢰성 문제가 발생합니다.



외부 레이어

경계면에서 공기가 갇힐 위험이 있으므로 외부 레이어에는 접합면에 회로(도체)가 제공되어서는 안 됩니다.



접합 재료

커버 코팅된 연성 회로를 내부 층으로 사용할 때 회로와 단단한 부품은 시트 접착제를 사용하여 함께 접착됩니다.



프로세스

단순화된 흐름도가 아래에 나와 있습니다.

다층 연성 인쇄 회로(FPC) 다층 연성 PCB 기판 1



다층 FPC의 더 많은 디스플레이



다층 연성 인쇄 회로(FPC) 다층 연성 PCB 기판 2



다층 연성 인쇄 회로(FPC) 다층 연성 PCB 기판 3



다층 연성 인쇄 회로(FPC) 다층 연성 PCB 기판 4
