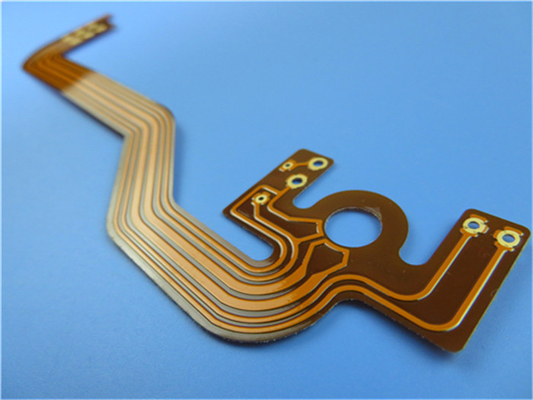

무거운 구리 2온스 구리가 포함된 폴리이미드 기반의 유연한 PCB
(유연한 인쇄 회로는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
이 유형의 유연한 회로는 AC 전원 시스템에 적용하기 위한 것입니다.0.3mm 두께의 2온스 구리로 된 2층 폴리이미드 FPC입니다.베이스 라미네이트는 Shengyi의 제품입니다. 뒷면 헤드에는 0.1mm FR-4 보강재가 있습니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.뒷면에는 보강재로 FR-4를 적용하였습니다.
매개변수 및 데이터 시트
| 유연한 PCB의 크기 | 130.66 X 40.67mm |
| 레이어 수 | 2 |
| 보드 유형 | 유연한 PCB |
| 보드 두께 | 0.30mm |
| 보드 재료 | 폴리이미드 50μm |
| 보드 재료 공급업체 | 아이텍 |
| 보드 재료의 Tg 값 | 60℃ |
| PTH 구리 두께 | ≥20μm |
| 내부 층 Cu 두께 | 해당 없음 |
| 표면 Cu 두께 | 70μm |
| 커버레이 색상 | 노란색 |
| 커버레이 수 | 2 |
| 커버레이의 두께 | 25μm |
| 보강재 | FR-4 |
| 보강재 두께 | 0.2mm |
| 실크스크린 잉크의 종류 | IJR-4000 MW300 |
| 실크스크린 공급업체 | 타이요 |
| 실크스크린의 색상 | 하얀 |
| 실크스크린의 수 | 1 |
| Coverlay의 박리 시험 | 껍질을 벗길 수 없음 |
| 레전드 접착력 | 3M 90℃ Min. 후 박리 없음.3번 테스트 |
| 표면 마감 | 이머젼 골드 |
| 니켈/금의 두께 | 금: 0.03μm(최소);니켈 2-4μm |
| RoHS 필수 | 예 |
| 명성 | 94-V0 |
| 열충격 시험 | 통과, -25℃±125℃, 1000 주기. |
| 열 응력 | 통과, 300±5℃, 10초, 3주기.박리 없음, 물집 없음. |
| 기능 | 100% 통과 전기 테스트 |
| 솜씨 | IPC-A-600H 및 IPC-6013C 클래스 2 준수 |
기능 및 이점
뛰어난 유연성
볼륨 줄이기
체중 감소
조립의 일관성
향상된 신뢰성
끝은 완전히 납땜될 수 있습니다
저렴한 비용
처리의 연속성
정시 서비스
빠른 리드 타임: 3-5일
애플리케이션NS
범용 LED 소프트 라이트 스트립, 휴대폰 안테나 플렉스 보드, 산업용 제어, 온도 컨트롤러 소프트 보드
구리 포일
동박에는 두 가지 유형이 있습니다: 전착(ED) 동박과 압연 및 어닐링(RA) 동박.
전착동박매우 순수한 구리 양극이 있는 도금 탱크에서 회전하는 스테인리스 스틸 드럼에 구리를 증착하여 생산됩니다.동박의 두께는 도금 공정의 길이, 즉 드럼의 회전 속도에 의해 결정됩니다.그런 다음 구리를 드럼에서 제거하고 롤에 감습니다.완성된 동박은 드럼 면이 매우 매끄럽고 다른 면이 상당히 거칠습니다.거친 면은 베이스에 더 잘 밀착되는 장점이 있습니다.
라미네이트.
ED 구리의 주요 특징은 전기 분해 과정으로 인해 본질적으로 수직인 입자 구조입니다.이것은 동박의 상대적으로 낮은 연성을 의미하므로 동적 응용 분야에는 권장되지 않습니다.아래 그림은 ED 구리의 수직 입자 구조를 보여줍니다.
연성 회로의 일반적인 호일 두께는 17.5, 35, 70, 105 및 175 µm(0.5, 1, 2, 3 및 5 oz.)입니다.
RA 구리
이 구리는 전해 증착된 음극 구리에서 생산된 압연 및 어닐링된 구리 호일이며, 용융되어 잉곳으로 주조됩니다.잉곳은 먼저 특정 크기로 열간 압연되고 모든 표면에서 밀링됩니다.그런 다음 원하는 두께가 얻어질 때까지 구리를 냉간 압연하고 어닐링합니다.
전착동과 달리 압연소둔동은 아래와 같이 수평의 결정립구조를 가지고 있습니다.수평 결정립 구조는 ED 구리보다 훨씬 더 높은 유연성과 더 나은 굴곡 수명 내구성을 제공하므로 RA 구리는 항상 동적 응용 분야에 사용해야 합니다.
RA 구리의 단점은 결합 표면이 상당히 매끄럽기 때문에 상대적으로 낮은 접착력을 얻을 수 있다는 것입니다.그러나 본드는 구리박의 굴곡 특성을 저하시키지 않으면서 전해 구리 플래시에 의해 강화될 수 있다.
연성 회로의 일반적인 호일 두께는 17.5, 35, 70, 105 및 175 µm(0.5, 1, 2, 3 및 5 oz.)입니다.
