제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | Polyimide | 레이어 총수: | 2개의 층 |
|---|---|---|---|
| Pcb 간격: | 0.2mm | PCB 사이즈: | 41.61 Ｘ 60.17 밀리미터 |
| 커버레이: | 노랑 | 실크 스트린: | 백색 |
| 구리 중량: | 1OZ | 표면가공도: | 침수 금 |
| 강조하다: | 어떤 경화제 유연한 PCB 이사회,RFID 센서 유연한 PCB 이사회,어떤 경화제 폴리이미드 플렉스 PCB |
||
우레 Ｄ 탄력적 피시비 권선 가요성 회로 폴리이미드 PCB RFID 센서를 위한 침지 금의 편을 들었습니다
(FPC는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
일반 설명

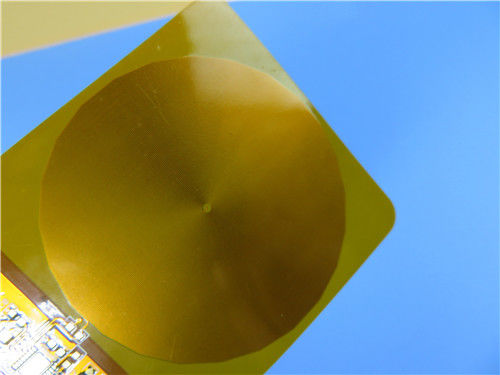

이것은 RFID 센서의 적용을 위한 일종의 연성 인쇄 회로입니다. 그것은 0.2 밀리미터 두께에 있는 2 층 FPC입니다. 베이스 적층은 ITEQ에서 왔습니다, 그것이 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다.
매개 변수와 데이터 시트
| 유연한 PCB의 사이즈 | 41.61 Ｘ 60.17 밀리미터 |
| 층수 | 2 |
| 보드형 | 유연한 PCB |
| 판 두께 | 0.20 밀리미터 |
| 판재 | 폴리이미드 25 um |
| 판재 공급 | ITEQ |
| 판재의 Tg 가치 | 60C |
| PTH cu 두께 | ≥20 um |
| 안쪽 이아이어 Cu 두께 측정기 | 이용 불가능 |
| 표면 cu 두께 | 35 um |
| 커버레이 컬러 | 노랑색 |
| 커버레이의 수 | 2 |
| 커버레이의 두께 | 25 um |
| 보강재 | 부정 |
| 경화제 두께 | 이용 불가능 |
| 실크 스트린 잉크의 타입 | IJR-4000 MW300 |
| 실크 스트린의 공급자 | 타이요 |
| 실크 스트린의 색 | 백색 |
| 실크 스트린의 수 | 1 |
| 커버레이을 판단하는 박리 테스트 | 어떤 필러블 |
| 전설 접착 | 3M 90C 민 뒤에 있는 어떤 박리. 3 번 테스트 |
| 표면가공도 | 침지 금 |
| 닉레 / 금의 두께 | Au : 0.03 um (민.) ; Ni 2-4um |
| 로에스는 요구했습니다 | 예 |
| 파마빌리티 | 94-V0 |
| 열 충격 시험 | 통과, -25C±125C, 1000이지 사이클. |
| 열 응력 | 통과, 300±5C,10 두번째, 3이지 사이클. 어떤 디라미네이션, 어떤 물집이 생기게 . |
| 기능 | 100% 통과 전기시험 |
| 기술 | IPC-A-600H와 IPC-6013C 등급 2의 순응성 |
특징과 혜택
우수한 신축성
크기를 줄이기
중량 감소
집회의 일관성
증가된 신뢰도
마지막은 전체적인 결합될 수 있습니다
저비용
처리의 연속성
소량, 원형과 생산을 제공하세요.
시간에 맞게 배송을 하세요. 우리는 98% 온 타임 배달 비율 보다 더 높게 계속합니다.
애플리케이션
계기판, 모바일 전화 안테나 플렉스 보드, 태블릿 키패드 플렉스 보드
FPC의 설명
기재와 동박의 조합에 따르면, 가요성 회로 기판은 두 유형으로 분할될 수 있습니다 : 접착제 없는 점착성있고 탄력적 이사회와 연성 보드. 비접착성 유연한 PCB에 대한 가격은 점착성 유연한 PCB의 그것 보다 휠씬 더 높지만, 그러나 동박과 기판과 땜납의 평탄성 사이의 그것의 유연성, 본딩 힘이 또한 점착성 유연한 PCB의 그것 보다 더 낫습니다. 그래서 그것은 큰 수요 상황에서 단지 사용되고 그와 같습니다로서 그 : COF (칩 ON 플렉스, 베어 칩과 연성 보드, 패드의 높은 평탄성)과 기타. 그것의 가격이 높기 때문에, 시장에서 사용된 대부분의 유연한 PCB는 여전히 점착성 가요성 회로 기판입니다. 가요성 회로 기판이 굽힘이 설계 또는 과정이 합리적이지 않으면, 요구되는 상황에서 주로 사용되기 때문에, 그것은 미세균열, 용접과 다른 결점을 생산하기 쉽습니다.
FPC를 사용하는 경제
더 노력하지 않고 만약 회로 설계가 상대적으로 단순하고, 전체 양이 작고, 공간이 적당하면, 전통적 내부 접속이 매우 있습니다. 회로가 복잡하거나, 다수 신호를 처리하거나 특별한 전기적이거나 기계적 요구조건을 가지고 있다면 가요성 회로는 좋은 설계 옵션입니다. 적용의 규모와 성능이 단단한 회로의 용량을 초과할 때, 가요성 어셈블리는 가장 경제적입니다. 홀을 통한 5 밀리리터와 12 밀리리터 패드와 3 밀리리터 선과 간격과 가요성 회로는 얇은 필름 상에서 제조될 수 있습니다. 그러므로, 직접적으로 칩을 영화에 탑재하는 것은 더 믿을 만합니다. 이온 소스일 수 있는 어떤 난연제가 없습니다. 이러한 영화는 보호하고 더 높은 유리 전이 온도를 획득하기 위해 더 높은 온도에 굳힐 수 있습니다. 그들이 연결기가 없기 때문에 신축성 소재는 강성 재료 보다 덜 비쌉니다.
