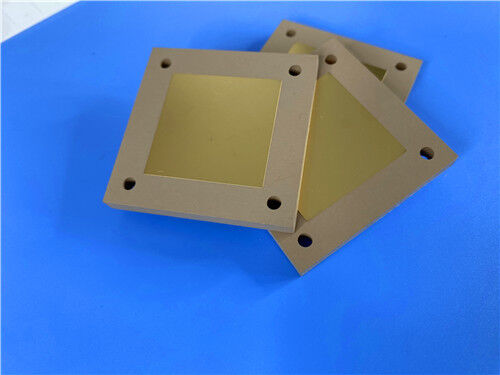

제품 상세 정보:
|
| 기본 재료: | Rogers TMM6 세라믹 열경화성 폴리머 복합 라미네이트 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 1.35mm | PCB 크기: | 85.6mm × 99.75mm(1개), 치수 공차: ±0.15mm |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 1온스 | 표면 마감: | EPIG(니켈 프리) |
| 강조하다: | 하얀 실크 스트린 유연한 PCB Board,FR4 스티프너 유연한 PCB Board,FR4 스티프너 플렉스 회로 보드 |
||
PCB 사양
| 파라미터 항목 | 사양 |
| 기본 재료 | 로저스 TMM6 세라믹 열성 폴리머 복합 라미네이트 |
| 레이어 구성 | 2층 딱딱한 PCB 구조 |
| 보드 크기 | 85.6mm × 99.75mm (1개), 차원 허용: ±0.15mm |
| 최소 추적 / 공간 | 4 밀리 / 6 밀리 |
| 최소 기계 구멍 지름 | 0.35mm |
| 타입을 통해 | 설계에 의한 순수한 구멍, 실종 비아스가 구현되지 않았습니다. |
| 완성된 보드 두께 | 1.35mm |
| 외부 구리 무게 | 외부 구리 층에 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 가공 | 고정밀 조립용 EPIG (니켈 없는) |
| 실크 스크린 레이어 | 위면과 아래면 모두에 실크스크린이 없거나 |
| 솔더 마스크 레이어 | 두 면에 용접 마스크가 없는 |
| 품질 검사 | 배달 전에 100%의 전기 테스트 |
PCB 계층 스택업 구조
| 레이어 정의 | 기술 사양 |
| 상층 구리층 | 35μm의 완공 구리 두께 |
| 다이렉트릭 코어 기판 | 로저스 TMM6 코어, 1.27mm (50mil) 두께 |
| 하층 구리층 | 35μm의 완공 구리 두께 |
제조 및 품질 준수
제조 파일 형식: 표준 Gerber RS-274-X 데이터 세트를 기반으로 제조되며 정확한 회로 패턴을 생성하고 산업용 PCB 제조 작업 흐름과 완전한 호환성을 가능하게합니다.
품질 준수: 모든 생산 및 검사 절차는 IPC 2급 신뢰성 표준을 엄격히 준수합니다.상용 및 산업용 RF 애플리케이션에 대한 일관된 전기 성능 및 장기 구조 내구성을 보장합니다..
글로벌 공급: 글로벌 고주파 PCB 프로젝트에 안정적이고 표준화된 제품을 공급하기 위해 전 세계 물류 지원이 제공됩니다.
로저스 TMM6 재료 프로파일
로저스 TMM6는 고품질의 세라믹으로 강화된스트립라인 및 마이크로 스트립 회로 아키텍처에 뛰어난 플래티드-더-홀 신뢰성을 제공하기 위해 특별히 설계되었습니다.. It synergizes the technical merits of ceramic dielectric materials and traditional PTFE microwave substrates while eliminating the complex manufacturing requirements of conventional high-frequency dielectricsTMM 제품군 내에서 독특하고 단단하게 안정화된 변압 전압 상수를 특징으로 하는 이 열성 기판은 균형 잡힌 전기적, 열적 및 기계적 성능을 제공합니다.다양한 고주파 회로 설계에 대한 비용 효율적이고 매우 신뢰할 수있는 솔루션으로 서비스합니다..
물질적 이점
구리와 일치하는 열 확장: 잘 정렬된 삼축 CTE는 구리의 열 확장과 일치하여 온도 사이클 중에 열 스트레스를 완화하고 탈층화를 피합니다.내구성 신뢰성을 위한 균열 및 PTH 결함.
우수한 기계적 안정성: 견고한 기계적 특성이 지속적인 작동 부하 하에서 미끄러움과 차가운 흐름에 저항합니다.정밀한 회로 기하학과 장기간 안정적인 전기 성능을 유지합니다..
우수한 화학 저항성: 기존 PCB 처리 화학 물질과 청소제를 용납하여 생산 중에 기판 손상을 줄이고 제조 생산량과 품질 안정성을 최적화합니다.
와이어 결합 적응성: 내재 된 열 고정성 樹脂 구조는 높은 정밀성 조립 및 고급 포장 시나리오에 적합한 신뢰할 수있는 와이어 결합 능력을 가능하게합니다.
완전한 프로세스 호환성: 전문 PTFE 가공 없이 표준 PCB 제조 작업 흐름에 적합하며 생산 비용을 낮추고 납품 시간을 단축합니다.
전형적인 응용 분야
안정적인 변압기 특성, 낮은 고주파 손실, 구리와 일치하는 열 안정성 및 뛰어난 공정 적응력TMM6 기반 PCB는 고 정밀 산업 및 상업 RF 및 마이크로 웨브 시스템에서 널리 사용됩니다.:
