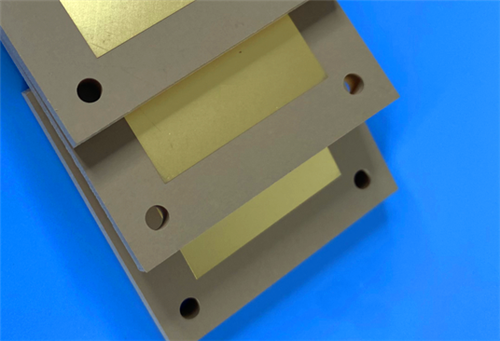

2면 TP440 PCB 0.5mm 기판에 잠수 금

이것은 높은 안정성의 무선 주파수 및 소형 안테나 애플리케이션용으로 설계된 Wangling TP440 열가소성 유전체 재료로 제작된 맞춤형 2층 견고한 고주파 PCB입니다. 솔더 마스크가 없고 양면에 실크스크린이 없는 침지 금 표면 마감을 채택했습니다.

PCB 사양

PCB 레이어 적층 구조

삽화 및 품질 표준

아트워크 형식: PCB 제조를 위한 보편적인 산업 표준인 표준 Gerber RS-274-X 형식을 채택합니다.

품질 준수 표준: 상업용 및 산업용 전자 제품의 주류 사양인 IPC-Class-2 산업 신뢰성 표준을 완벽하게 준수합니다.

공급 가용성: 전 세계적으로 글로벌 배송 및 전문 기술 애프터 서비스를 지원합니다. 표준화된 생산 공정과 완벽한 품질 검사 시스템을 통해 검증된 TP440 고주파 PCB 제품을 다양한 지역의 고객에게 안정적으로 제공할 수 있습니다.

Wangling TP440 소재 개요

Wangling TP 시리즈는 업계 독점의 고주파 열가소성 유전체 재료입니다. 기존 FR4 및 기존 고주파 기판과 달리 TP 유형 라미네이트는 세라믹 분말과 PPO(폴리페닐렌 산화물) 수지의 복합 구조를 채택하고 유전체층 내부에 유리섬유 강화재가 없습니다. 세라믹 필러와 PPO 수지의 혼합 비율을 변경하여 유전율을 정확하고 유연하게 조정할 수 있습니다. 특화된 생산 기술을 통해 이 소재는 뛰어난 고주파 유전체 성능과 장기적인 작업 신뢰성을 제공합니다.

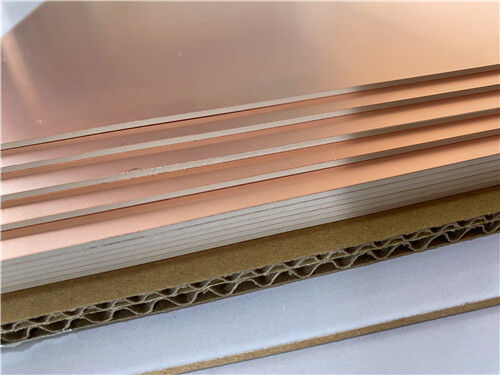

재료 등급 정의: TP는 구리가 입혀지지 않은 매끄러운 유전체 기판을 나타냅니다. TP-1은 단면 구리 피복 재료를 나타냅니다. TP-2는 양면 구리 피복 소재를 나타냅니다. 이 PCB에 사용된 기판은 Wangling의 성숙하고 주류 모델인 양면 구리 피복 TP440 소재입니다.TP 시리즈고주파 기판.

핵심 소재 성능 특징

조정 가능하고 안정적인 유전체 성능

TP440은 선택적인 표준 값과 함께 조정 가능한 DK(3.0–25)를 갖추고 있습니다. 이 제품은 10GHz 미만에서 변화가 최소화된 초저 주파수 안정성 유전 손실을 가지며 고주파 마이크로파 회로에 적합합니다.

넓은 온도 저항

뛰어난 저온 저항으로 -100°C ~ +150°C에서 안정적인 장기 작동을 보장합니다. 180°C 이상에서는 변형, 구리 박리 및 전기적 성능 저하가 발생할 수 있습니다.

유연한 맞춤화 및 뛰어난 가공성

이 소재는 0.5mm부터 맞춤형 두께를 지원합니다. 세라믹 기판보다 구리 접착력이 우수하고 드릴링, 연삭, 에칭 등 다양한 가공 공정이 가능합니다.

뛰어난 환경 적응성

뛰어난 방사선 저항성과 낮은 가스 방출을 특징으로 하며 항공우주 및 무기 시스템과 같은 열악하고 신뢰성이 높은 시나리오에 안정적인 성능을 제공합니다.

일반적인 애플리케이션 시나리오

안정적인 고주파 성능, 매우 넓은 온도 적응성, 소형화 호환성 및 뛰어난 기계 가공성을 갖춘 이 TP440 PCB는 다음을 포함하여 고정밀 소형 안테나 및 특수 무선 주파수 신호 전송 분야에 널리 적용 가능합니다.

-GPS 안테나 시스템

-Beidou 항법 안테나 장비

-미사일 탑재 마이크로파 신호 모듈

- 퓨즈 정밀 유도 회로

-다양한 소형화된 고주파 안테나
