제품 상세 정보:
|
| 기본 재료: | Rogers RO4835 고주파 탄화수소 라미네이트 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 두께: | 0.6mm | PCB 크기: | 45mm × 83.69mm(1개), 치수 공차: ±0.15mm |
| 솔더 마스크: | 아니요 | 실크 스크린: | 검은색 |
| 구리 무게: | 1온스 | 표면 마감: | 이머젼 골드 |
| 강조하다: | 폴리이미드 25 um 유연한 PCB 이사회,0.2 밀리미터 유연한 PCB 이사회 |
||

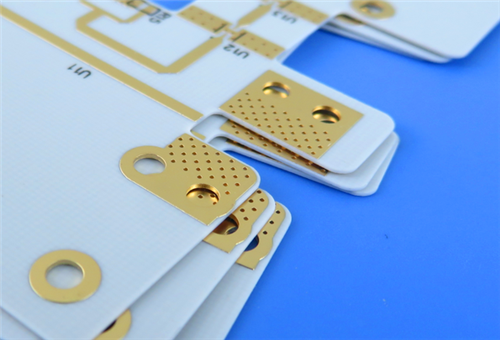

이 PCB는 비용 효율적이고 안정성이 높은 RF 및 마이크로파 회로 애플리케이션용으로 설계된 Rogers RO4835 탄화수소 유전체 라미네이트를 사용하여 제작된 맞춤형 2층 견고한 고주파 보드입니다. 이머젼 골드 표면 마감, 윗면만 검정색 실크스크린(하단 실크스크린 없음), 솔더 마스크가 전혀 없는 양면 구조가 특징입니다. 모든 납땜 패드에는 실크스크린이 없어 일관된 납땜 품질을 보장합니다.
PCB 사양
| 매개변수 항목 | 사양 |
| 기본 재료 | Rogers RO4835 고주파 탄화수소 라미네이트 |
| 레이어 수 | 2개의 층 단단한 PCB |
| 보드 크기 | 45mm × 83.69mm(1개), 치수 공차: ±0.15mm |
| 최소 추적/공간 | 5밀 / 6밀 |
| 최소 기계적 구멍 크기 | 0.2mm |
| 유형을 통해 | 블라인드 또는 매립형 비아 없이 스루홀 비아만 활용됩니다. |
| 완성된 보드 두께 | 0.6mm |
| 외층 마감 구리 무게 | 모든 구리 층의 경우 1oz(1.4mils) |
| 도금 두께를 통해 | 20μm |
| 표면 마감 | 이머젼 골드 |
| 실크스크린 레이어 | 상단 검정색 실크스크린, 하단 실크스크린 없음, 납땜 패드에 실크스크린 적용 없음 |
| 솔더 마스크 레이어 | 양면 솔더 마스크가 없는 디자인 |
| 품질 테스트 | 배송 전 100% 전체 전기 테스트 실시 |
PCB 레이어 적층 구조
| 레이어 이름 | 사양 |
| 구리층 1(상위층) | 35μm 마감 구리 두께 |
| 유전체 코어 | Rogers RO4835 고주파 탄화수소 기판, 0.508mm(20mil) 두께 |
| 구리층 2(하층) | 35μm 마감 구리 두께 |
삽화 및 품질 표준
아트워크 형식: 정확한 회로 패턴화 및 전체 생산 호환성을 보장하기 위해 표준 Gerber RS-274-X 파일로 제조되었습니다.
품질 표준: 산업 및 상업용으로 안정적인 성능과 장기적인 내구성을 보장하기 위해 IPC-Class-2 표준에 따라 엄격하게 제조 및 검사되었습니다.
서비스 범위: 전세계 고주파 PCB 프로젝트에 안정적이고 신뢰할 수 있는 제품 공급을 제공하기 위해 글로벌 배송 서비스를 이용할 수 있습니다.

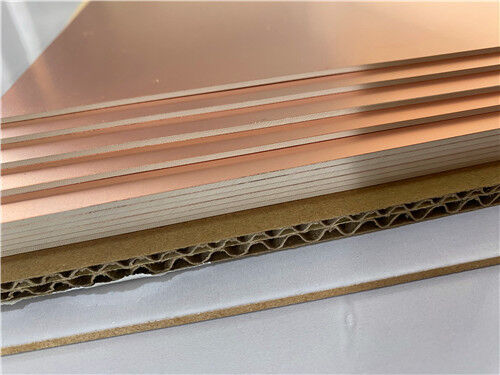

RO4835 재료 개요
Rogers RO4835는 기존 열경화성 마이크로파 기판에 비해 고온 안정성과 내산화성이 뛰어난 프리미엄 탄화수소 기반 고주파 라미네이트입니다. 이는 고전적인 특성과 매우 일관된 전기적 및 기계적 특성을 나타냅니다.RO4350B시리즈를 통해 안정적인 고주파 성능을 제공하는 동시에 비용 효율적인 대량 생산이 가능합니다. 표준 FR-4 제조 공정과 완벽하게 호환되는 이 소재는 생산 작업 흐름을 단순화하고 제조 효율성을 향상시킵니다. RO4835는 Rogers의 독자적인 LoPro 역처리 구리 호일이 장착되어 초저 삽입 손실을 달성하므로 고정밀, 손실에 민감한 RF 회로 설계에 이상적인 솔루션입니다.
핵심 소재 성능 특징
표준 준수: RoHS UL 94 V-0 및 IPC-4103 표준을 준수하는 이 소재는 상업, 산업 및 자동차 전자 응용 분야에 안전하고 표준화되었으며 신뢰할 수 있는 성능을 제공합니다.
낮고 안정적인 고주파 손실: 10GHz에서 3.48±0.05의 안정적인 DK와 0.0037의 초저 DF를 유지하여 신호 감쇠 및 왜곡을 최소화하여 정확하고 안정적인 고주파 신호 전송을 보장합니다.
우수한 내열성: Tg가 280°C 이상인 이 소재는 열 안정성이 뛰어나고 고온 처리 시 구조적 및 성능 저하를 방지하며 사용 수명이 길어집니다.
제어 가능한 열팽창 성능: 최적화된 CTE 매개변수는 온도 사이클링 중 열팽창과 변형을 줄여 구조적 무결성을 유지하고 다양한 열 환경에서 전반적인 PCB 신뢰성을 향상시킵니다.
우수한 내산화성 및 공정 호환성: 뛰어난 내산화성과 완전한 무연 공정 호환성을 제공하여 블리스터링 및 박리를 방지하여 안정적인 고수율 대량 생산이 가능합니다.
정확한 유전체 공차 및 구조적 안정성: 엄격한 DK 공차는 고주파수 설계에 대한 정확한 임피던스 제어 및 신호 매칭을 지원하는 동시에 낮은 Z축 확장은 일관된 제조 품질을 위해 도금된 비아를 안정화합니다.
비용 효율적인 종합 성능: 신뢰할 수 있는 고주파 성능, 안정적인 기계적 특성 및 우수한 제조 가능성을 통합한 RO4835는 대량 생산되는 자동차 레이더, 마이크로파 및 RF 장치에 이상적인 고비용 성능 기판입니다.
일반적인 애플리케이션 시나리오
낮은 고주파 유전 손실, 탁월한 열 안정성, 뛰어난 내산화성 및 비용 효율적인 가공성을 활용하는 Rogers RO4835 라미네이트로 제작된 PCB는 다양한 산업 및 상업 시나리오를 위한 고성능 RF 및 마이크로파 시스템에 널리 적용됩니다.
