| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

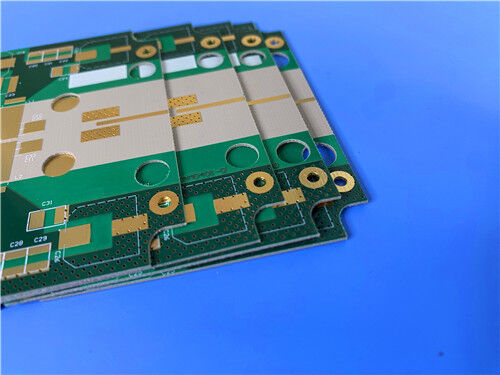

이 맞춤형 2층 딱딱한 RT/duroid 6202 PCB는 정밀 RF 및 레이더 애플리케이션을 위한 고성능 마이크로 웨이브 회로 보드입니다.6mm의 완성된 두께이 콤팩트 42.36mm × 21.9mm 보드는 녹색 상단 용접 마스크와 흰 상단 실크 스크린을 가지고 있습니다.IPC-클래스-2에 의해 제작되었으며 100% 전기적으로 선적 전에 테스트되었습니다.구멍 구조와 4/7 밀리 트레스/스페이스가 특징으로, 안정적인 전기 성능, 낮은 신호 손실 및 글로벌 마이크로 웨브 배포에 대한 높은 차원 정확도를 제공합니다.
PCB 사양
이 2층 RT/Duroid 6202 딱딱 PCB는 벙어리 또는 묻힌 비아 없이 단순화되고 신뢰할 수 있는 구멍 구조를 채택하여 깨끗한 신호 전송, 낮은 간섭,마이크로파 회로 설계에 대한 일관된 제조 반복성.
| 사양 항목 | 세부 매개 변수 |
| 기본 재료 | 로저스 RT/더로이드 6202 고주파 마이크로 웨이브 라미네이트 |
| 레이어 구성 | 2층 딱딱한 PCB |
| 보드 크기 | 42.36mm × 21.9mm (1PCS) |
| 최소 추적 / 공간 | 4/7 밀리 |
| 최소 구멍 크기 | 00.4mm |
| 타입을 통해 | 뚫린 구멍만, 장님 비아스 없어 |
| 완성된 보드 두께 | 00.6mm |
| 외부 구리 무게 | 1 온스 (1.4 밀리) 완공 구리 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | ENIG (전기 없는 니켈 몰입 금) |
| 실크 스크린 | 위쪽: 하얀색; 아래쪽: 없 |
| 용접 마스크 | 위쪽: 녹색; 아래쪽: 없 |
| 출하 전 시험 | 100% 완전 전기 테스트 |
2층 PCB 스택-위 위 구조
대칭 2층 스택업은 내부 기계적 스트레스를 균형을 맞추고 고주파 신호 전송을 보장합니다.작동 중 구조 변형 및 주파수 이동을 제거합니다..
| 계층 구조 | 재료 및 두께 |
| 상층 구리층 | 35μm 전도성 구리 필름 |
| 다이렉트릭 코어 기판 | 20mil RT/duroid® 6202 고주파 회로 재료 |
| 하층 구리층 | 35μm 전도성 구리 필름 |
PCB 통계
이 고주파 PCB는 마이크로파 회로 소형화에 맞춘 컴팩트하고 최적화된 레이아웃 레이아웃을 갖추고 있으며 단순화된 회로 분포와 함께 안정적인 전기 성능을 제공합니다.
| 통계 항목 | 양 / 형식 |
| 전체 구성 요소 | 13 |
| 전체 패드 | 20 |
| 뚫린 패드 | 11 |
| 최고 SMT 패드 | 9 |
| 아래쪽 SMT 패드 | 0 |
| 비아 | 6 |
| 망 | 2 |
NT1기능적 기술

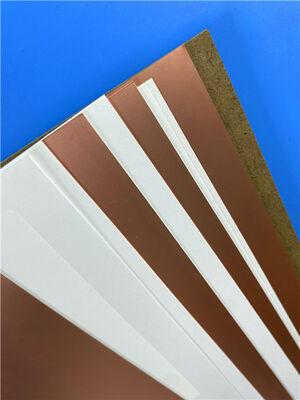

로저스 RT/더로이드 6202는 제한된 직물 유리섬유로 강화된 고성능 저손실 마이크로파 라미네이트로, 복잡한 마이크로파 및 RF 회로 구조를 위해 특별히 설계되었습니다.뛰어난 전기적 안정성 과 신뢰할 수 있는 기계적 딱딱성 을 결합 합니다, 0.05에서 0.07 밀스 / 인치의 극밀 차원 안정성을 특징으로합니다. 이 낮은 수축 특성은 두 번 발각 절차를 효과적으로 피합니다.첨단 고주파 애플리케이션을 위한 엄격한 위치 허용량으로 고정도 PCB 제조를 지원합니다..
원자소재이점
이 RT/duroid 6202 2층 PCB는 표준 PCB 재료에 비해 고주파 및 마이크로파 회로 설계에 독점적인 장점을 제공합니다.
초저하 고주파 손실: 극히 낮은 분산 요인은 최소한의 신호 저하를 보장하며 순수하고 안정적인 마이크로 웨브 신호 전송을 유지합니다.
구리 맞춤 확장: 평면 내 CTE는 구리 필름과 완벽하게 일치하여 온도 변동으로 층의 탈층화 및 흔적 균열을 방지합니다.
우수한 차원 안정성: 초저한 에치 수축은 2차 에치를 제거하여 제조 정확성과 생산 양을 크게 향상시킵니다.
전체 범위 환경 안정성: 낮은 수분 흡수, 높은 열 저항 및 안정적인 DK 계수는 극한 온도 및 습도 조건에서 일관된 성능을 보장합니다.
이중 전기 및 기계적 신뢰성: 균형 잡힌 유리섬유 강화는 딱딱한 기계 구조와 흠없는 고주파 전기 특성을 제공합니다.
전형적 사용법
저손실, 높은 안정성 및 높은 정밀성 기능 덕분에 이 로저스 6202 PCB는 첨단 마이크로파, 레이더 및 안테나 시스템에서 널리 채택됩니다.
결론
이 커스텀 로저스 RT/더로이드 6202 딱딱 PCB는 정밀 RF 및 레이더 장비에 전문적이고 높은 신뢰성 마이크로 웨브 회로 솔루션을 제공합니다.IPC-클래스-2 표준에 엄격하게 따라 제조되고 배달 전에 완전히 전기적으로 테스트됩니다., 이 저손실 PCB는 안정적인 변압기 성능, 초저 신호 손실, 그리고 예외적인 차원 정확성을 특징으로 합니다.그것은 프로토타입 검증과 단계 배열 안테나의 대량 생산에 이상적입니다., 레이더 시스템, GPS 장치 및 고주파 빔 형성 네트워크 프로젝트 전 세계.
|
|
| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |
이 맞춤형 2층 딱딱한 RT/duroid 6202 PCB는 정밀 RF 및 레이더 애플리케이션을 위한 고성능 마이크로 웨이브 회로 보드입니다.6mm의 완성된 두께이 콤팩트 42.36mm × 21.9mm 보드는 녹색 상단 용접 마스크와 흰 상단 실크 스크린을 가지고 있습니다.IPC-클래스-2에 의해 제작되었으며 100% 전기적으로 선적 전에 테스트되었습니다.구멍 구조와 4/7 밀리 트레스/스페이스가 특징으로, 안정적인 전기 성능, 낮은 신호 손실 및 글로벌 마이크로 웨브 배포에 대한 높은 차원 정확도를 제공합니다.
PCB 사양
이 2층 RT/Duroid 6202 딱딱 PCB는 벙어리 또는 묻힌 비아 없이 단순화되고 신뢰할 수 있는 구멍 구조를 채택하여 깨끗한 신호 전송, 낮은 간섭,마이크로파 회로 설계에 대한 일관된 제조 반복성.
| 사양 항목 | 세부 매개 변수 |
| 기본 재료 | 로저스 RT/더로이드 6202 고주파 마이크로 웨이브 라미네이트 |
| 레이어 구성 | 2층 딱딱한 PCB |
| 보드 크기 | 42.36mm × 21.9mm (1PCS) |
| 최소 추적 / 공간 | 4/7 밀리 |
| 최소 구멍 크기 | 00.4mm |
| 타입을 통해 | 뚫린 구멍만, 장님 비아스 없어 |
| 완성된 보드 두께 | 00.6mm |
| 외부 구리 무게 | 1 온스 (1.4 밀리) 완공 구리 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | ENIG (전기 없는 니켈 몰입 금) |
| 실크 스크린 | 위쪽: 하얀색; 아래쪽: 없 |
| 용접 마스크 | 위쪽: 녹색; 아래쪽: 없 |
| 출하 전 시험 | 100% 완전 전기 테스트 |
2층 PCB 스택-위 위 구조
대칭 2층 스택업은 내부 기계적 스트레스를 균형을 맞추고 고주파 신호 전송을 보장합니다.작동 중 구조 변형 및 주파수 이동을 제거합니다..
| 계층 구조 | 재료 및 두께 |
| 상층 구리층 | 35μm 전도성 구리 필름 |
| 다이렉트릭 코어 기판 | 20mil RT/duroid® 6202 고주파 회로 재료 |
| 하층 구리층 | 35μm 전도성 구리 필름 |
PCB 통계
이 고주파 PCB는 마이크로파 회로 소형화에 맞춘 컴팩트하고 최적화된 레이아웃 레이아웃을 갖추고 있으며 단순화된 회로 분포와 함께 안정적인 전기 성능을 제공합니다.
| 통계 항목 | 양 / 형식 |
| 전체 구성 요소 | 13 |
| 전체 패드 | 20 |
| 뚫린 패드 | 11 |
| 최고 SMT 패드 | 9 |
| 아래쪽 SMT 패드 | 0 |
| 비아 | 6 |
| 망 | 2 |
NT1기능적 기술
로저스 RT/더로이드 6202는 제한된 직물 유리섬유로 강화된 고성능 저손실 마이크로파 라미네이트로, 복잡한 마이크로파 및 RF 회로 구조를 위해 특별히 설계되었습니다.뛰어난 전기적 안정성 과 신뢰할 수 있는 기계적 딱딱성 을 결합 합니다, 0.05에서 0.07 밀스 / 인치의 극밀 차원 안정성을 특징으로합니다. 이 낮은 수축 특성은 두 번 발각 절차를 효과적으로 피합니다.첨단 고주파 애플리케이션을 위한 엄격한 위치 허용량으로 고정도 PCB 제조를 지원합니다..
원자소재이점
이 RT/duroid 6202 2층 PCB는 표준 PCB 재료에 비해 고주파 및 마이크로파 회로 설계에 독점적인 장점을 제공합니다.
초저하 고주파 손실: 극히 낮은 분산 요인은 최소한의 신호 저하를 보장하며 순수하고 안정적인 마이크로 웨브 신호 전송을 유지합니다.
구리 맞춤 확장: 평면 내 CTE는 구리 필름과 완벽하게 일치하여 온도 변동으로 층의 탈층화 및 흔적 균열을 방지합니다.
우수한 차원 안정성: 초저한 에치 수축은 2차 에치를 제거하여 제조 정확성과 생산 양을 크게 향상시킵니다.
전체 범위 환경 안정성: 낮은 수분 흡수, 높은 열 저항 및 안정적인 DK 계수는 극한 온도 및 습도 조건에서 일관된 성능을 보장합니다.
이중 전기 및 기계적 신뢰성: 균형 잡힌 유리섬유 강화는 딱딱한 기계 구조와 흠없는 고주파 전기 특성을 제공합니다.
전형적 사용법
저손실, 높은 안정성 및 높은 정밀성 기능 덕분에 이 로저스 6202 PCB는 첨단 마이크로파, 레이더 및 안테나 시스템에서 널리 채택됩니다.
결론
이 커스텀 로저스 RT/더로이드 6202 딱딱 PCB는 정밀 RF 및 레이더 장비에 전문적이고 높은 신뢰성 마이크로 웨브 회로 솔루션을 제공합니다.IPC-클래스-2 표준에 엄격하게 따라 제조되고 배달 전에 완전히 전기적으로 테스트됩니다., 이 저손실 PCB는 안정적인 변압기 성능, 초저 신호 손실, 그리고 예외적인 차원 정확성을 특징으로 합니다.그것은 프로토타입 검증과 단계 배열 안테나의 대량 생산에 이상적입니다., 레이더 시스템, GPS 장치 및 고주파 빔 형성 네트워크 프로젝트 전 세계.
