로저스 RO3010 + FR4 1080 PP 4층 PCB 2.8mm Immersion 틴

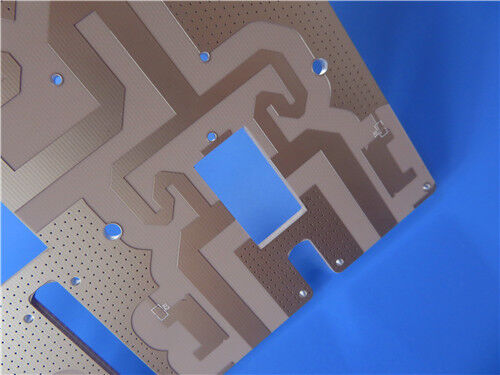

이 맞춤형 4층 하이브리드 PCB는 Rogers RO3010 세라믹 충진 PTFE 기판과 FR4 1080 프리프레그를 결합한 이종 적층을 사용합니다. 스택업 구조는 1.27mm RO3010 + 0.076mm 1080 FR4 PP + 1.27mm RO3010을 따르며, 최종 적층 두께는 2.8mm입니다. 모든 회로층은 1oz 마감 구리 무게를 특징으로 합니다. 보드는 양면에 솔더 마스크 없이 침지 주석 표면 처리를 채택했으며 흰색 실크스크린 마킹이 있습니다. 한 단위당 143mm × 97.5mm의 치수로, 이 물리적 프로토타입은 대칭 스택업이 RO3010 하이브리드 회로 기판의 휨을 완화하는 방법을 보여줍니다.

PCB 사양

기존의 비대칭 혼합 보드와 달리, 이 4층 PCB는 완전히 대칭적인 듀얼 코어 레이아웃을 구현합니다. 두 개의 동일한 1.27mm RO3010 고주파 코어가 중앙에 초박형 0.076mm 1080 FR4 프리프레그를 사용하여 함께 접합됩니다. 이 균형 잡힌 구조 개념은 고온 프레스 및 열 사이클링 중 휨을 최소화하는 주요 솔루션 역할을 합니다.

RO3010 하이브리드 PCB의 휨 감소를 위한 대칭 스택업

RO3010과 FR4 프리프레그를 쌍으로 하는 하이브리드 적층은 본질적으로 휨 위험을 수반합니다. RO3010의 세라믹 충진 PTFE와 FR4 프리프레그는 CTE 값이 일치하지 않으며 열 응력 방출 시 다르게 작동합니다. 비대칭 스택 설계는 일반적으로 적층 후 굽힘 또는 비틀림을 유발하여 평탄도를 손상시키고 SMT 조립 중 실패를 유발합니다.

이 2.8mm 4층 PCB는 대칭 스택업을 배포하여 이러한 제조 문제를 해결합니다. 일치하는 RO3010 코어가 양쪽 외부에 배치되고 얇은 1080 FR4 프리프레그가 중앙 접합 매체 역할을 합니다. 상단과 하단에서 발생하는 열 응력은 적층 중에 서로 상쇄됩니다. 이 설정은 잔류 내부 응력을 줄이고 보드 평탄도를 크게 개선하여 후속 열 사이클링 및 조립 워크플로우에서 휨을 방지합니다.

이 물리적 보드는 실용적인 2.8mm 사례 연구 역할을 합니다. 이는 RO3010 + FR4 하이브리드 고주파 보드, 특히 변형되기 쉬운 더 두꺼운 보드의 대량 생산을 위한 강력한 공정 옵션으로 대칭 스태킹을 검증합니다.

추가 공정 제어 하이라이트

1080 PP 수지 흐름 및 충진 제어: 제조업체는 이 초박형 0.076mm 프리프레그의 수지 흐름 및 접착제 충진을 면밀히 관리하여 보이드, 불충분한 수지 및 이종 재료 간의 박리를 방지합니다.

이종 CTE 일치 관리: 조정된 프레스 매개변수는 RO3010과 FR4 간의 열팽창 간격을 좁혀 대칭 스택 설계를 기반으로 한 적층 결과를 더욱 안정화합니다.

안정적인 대량 생산 가능성: 고주파 전기 성능, 평탄도 수율 및 생산 비용의 균형을 맞춰 상업용 프로젝트에 적합합니다.

Rogers RO3010 재료 소개

RO3010은 안정적인 유전 상수와 낮은 손실 계수를 갖춘 세라믹 충진 PTFE 고주파 라미네이트입니다. 주파수 및 온도 변화에 걸쳐 일관된 전기 성능을 유지합니다. 하이브리드 스택에서 FR4 프리프레그와 쌍으로 사용하면 모든 Rogers 보드에 비해 재료 비용을 절감하면서도 안정적인 RF 신호 안정성을 유지합니다. 비용 관리가 중요한 상업용 고주파 프로젝트에 널리 선택됩니다.

제품 특징 및 장점

• 대칭 스택업을 통한 향상된 평탄도: 열 응력에 대응하고 하이브리드 보드의 휨을 줄입니다.
• 강력한 층간 결합: 1080 PP의 제어된 수지 흐름으로 보이드 및 박리 위험 제거
• 안정적인 고주파 성능: RO3010 코어는 저손실 RF 신호 전송을 지원합니다.
• SMT 친화적인 구조: 침지 주석 마감 및 명확한 흰색 실크스크린으로 조립 작업 간소화
• 경제적인 하이브리드 구조: 프리미엄 RF 성능과 실용적인 제조 비용을 결합합니다.

일반적인 응용 분야

• 상업용 RF 마이크로파 모듈
• 무선 통신 기지국 회로
• 고주파 신호 처리 시스템
• RF 전력 분배기, 커플러 및 안테나 보드
• 고주파 프로토타입 검증 프로젝트

결론

이 2.8mm 4층 RO3010 + FR4 하이브리드 PCB는 이종 혼합 적층 보드에서 발생하는 휨을 줄이기 위해 대칭 스택업의 핵심 원리를 중심으로 설계되었습니다. 1oz 구리층, 침지 주석 표면 마감 및 정밀한 적층 제어를 통해 우수한 평탄도와 안정적인 고주파 성능을 달성합니다. 이 물리적 프로토타입은 두꺼운 하이브리드 Rogers 고주파 PCB 제작을 위한 실행 가능한 공정 참조를 제공합니다.
