2층 F4BM245 PCB 0.6mm 몰입 금 고주파 RF 회로판

2층 F4BM245 PCB 0.6mm 몰입 금 고주파 RF 회로판
2층 F4BM245 PCB 0.6mm 몰입 금 고주파 RF 회로판 2층 F4BM245 PCB 0.6mm 몰입 금 고주파 RF 회로판 2층 F4BM245 PCB 0.6mm 몰입 금 고주파 RF 회로판

큰 이미지 :  2층 F4BM245 PCB 0.6mm 몰입 금 고주파 RF 회로판

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-318.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC

2층 F4BM245 PCB 0.6mm 몰입 금 고주파 RF 회로판

설명
기본 재료: F4BM245 유리섬유 강화 PTFE 복합 기판 레이어 수: 2 층
PCB 크기: 100mm x 80mm (1PCS), 공차 +/-0.15mm PCB 두께: 0.6mm
솔더 마스크: 아니요 실크 스크린: 아니요
구리 무게: 1 온스 (1.4 밀) 외층 표면 마감: 이머젼 골드
강조하다:

1온스 폴리마이드 유연 인쇄 회로

,

금판 유연 인쇄 회로

,

PI 튼튼성 유연 인쇄 회로

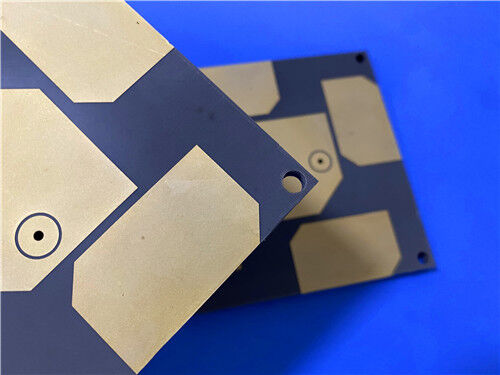

이 2층 강성 F4BM245 고주파 PCB는 상업용 무선 주파수 하드웨어 및 무선 통신 인프라를 위해 맞춤 제작된 비용 효율적이고 낮은 감쇠 회로 솔루션입니다. 업그레이드된 유리 섬유 강화 PTFE 복합 유전체를 채택한 이 보드는 기존 F4B245 등급 기판에 비해 최적화된 유전체 일관성과 최소화된 신호 감쇠를 제공합니다. 0.6mm의 최종 두께와 1oz의 외부 구리 층으로 제작되었으며, 프리미엄 침지 금 표면 처리를 통해 안정적인 전도성과 장기적인 산화 저항성을 유지합니다. 4/5 mil의 미세 라인 기능과 0.3mm의 마이크로 홀 정밀도로 설계된 이 보드는 솔더 마스크나 실크스크린으로 덮이지 않은 완전히 노출된 구리를 가진 비-블라인드 비아 구조를 채택합니다. IPC-Class-2 요구 사항에 따라 제조되고 표준 Gerber RS-274-X 제조 데이터를 기반으로 하는 각 완성된 장치는 배송 전에 100% 전기 테스트를 거치며, 확장 가능한 RF 통신 배포를 위한 글로벌 공급 범위를 제공합니다.



PCB 사양

사양 항목 세부 정보
기본 재료 F4BM245 유리 섬유 강화 PTFE 복합 기판
층 수 2층 (강성 PCB)
완성된 보드 두께 0.6mm
보드 치수 100mm x 80mm (1PCS), 허용 오차 +/-0.15mm
완성된 구리 무게 1 oz (1.4 mils) 외부 층
비아 도금 두께 20 μm
최소 트레이스/간격 4/5 mils
최소 홀 크기 0.3mm
블라인드 비아 없음
표면 마감 침지 금
실크스크린 상단 및 하단 실크스크린 없음
솔더 마스크 상단 및 하단 솔더 마스크 없음
품질 표준 IPC-Class-2
테스트 프로세스 배송 전 100% 전기 테스트
아트워크 형식 Gerber RS-274-X
가용성 전 세계 배송 및 기술 지원



PCB 스택업 구조

이 대칭적인 2층 강성 스택업은 기계적 구조적 균일성과 전기적 매개변수 일관성을 균형 있게 맞춰 일반적인 RF 회로 하드웨어에 대해 안정적인 신호 전송 성능과 우수한 생산 반복성을 제공합니다.



스택업 층 사양 세부 정보
구리 층 1 35 μm ED 구리 포일
F4BM245 기판 코어 20mil (0.508mm) 유리 섬유 및 PTFE 복합 유전체 코어
구리 층 2 35 μm ED 구리 포일



2층 F4BM245 PCB 0.6mm 몰입 금 고주파 RF 회로판



PCB 통계

이 F4BM245 고주파 회로 기판은 간소화된 부품 레이아웃과 합리적인 비아 분포를 특징으로 하며, 주류 무선 및 RF 기능 모듈에 대한 컴팩트한 조립 및 안정적인 전기 신호 출력을 지원합니다.



통계 항목 수량
총 부품 수 24
총 패드 수 36
스루 홀 패드 수 21
상단 SMT 패드 수 15
하단 SMT 패드 수 0
비아 수 28
네트워크 수 2

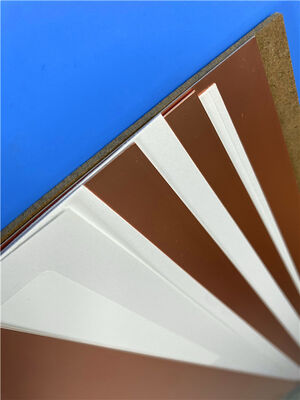

F4BM245 고주파 기판 소개

F4BM245는 유리 섬유 천, PTFE 수지 및 폴리머 필름 층의 보정된 재료 비율 및 고정밀 라미네이션을 통해 생산되는 상업용 등급 유리 섬유 강화 PTFE 유전체 라미네이트입니다. 기존 F4B245 기판에 비해 신호 감쇠가 낮고 절연 저항이 향상되었으며 작동 안정성이 개선되는 등 포괄적인 전기적 업그레이드를 제공하여 수입 상업용 고주파 유전체 재료의 실행 가능한 대안 역할을 합니다.



F4BM245는 F4BME245와 동일한 유전체 구성을 공유하지만 구리 포일 구성이 다릅니다. 표준 ED 구리 포일이 장착된 F4BM245는 엄격한 PIM 억제가 필요하지 않은 일반적인 RF 애플리케이션 시나리오를 대상으로 합니다. PTFE 수지와 유리 섬유 충전재의 혼합 비율을 조정하여 재료는 정확한 유전 상수 보정, 균형 잡힌 저손실 특성 및 개선된 치수 안정성을 달성합니다. 유리 섬유 함량을 적당히 증가시키면 구조적 강성과 온도 드리프트 내성이 강화되며 유전 손실 변화가 거의 없어 다양한 고주파 회로 설계에 대한 유연한 성능 적응이 가능합니다.



2층 F4BM245 PCB 0.6mm 몰입 금 고주파 RF 회로판



F4BM245 코어 전기 및 열 특성

성능 매개변수 사양 및 설명
유전 상수 (Dk) 10GHz에서 2.45, 상업용 RF 신호 처리를 위한 안정적인 유전체 성능 제공
손실 계수 (Df) 10GHz에서 0.0012, 고주파 무선 전송을 위한 최소 신호 감쇠 보장
열팽창 계수 (CTE) X축: 20 ppm/°C; Y축: 25 ppm/°C; Z축: 187 ppm/°C (-55°C ~ 288°C)
유전 상수 온도 계수 -120 ppm/°C (-55°C ~ 150°C), 변동하는 주변 온도에서 전기적 매개변수 안정화
수분 흡수율 ≤0.08%, 습한 작업 환경에서 일관된 전기 성능 유지
난연 등급 UL-94 V0, 상업용 전자 하드웨어에 대한 보편적인 안전 기준 충족



일반적인 응용 분야

낮은 유전체 감쇠, 안정적인 온도 특성 및 비용 효율적인 제조 가능성을 활용하여 F4BM245 회로 기판은 상업용 무선 주파수 하드웨어, 무선 인프라 및 고주파 신호 처리 시스템에 널리 사용됩니다:



  • 일반 RF 신호 처리 및 레이더 감지 하드웨어
  • 고주파 위상 조정 부품
  • RF 전력 분배, 신호 커플링 및 신호 합성 모듈
  • 안테나 피드 네트워크 및 신호 전송 어셈블리
  • 위상 조절 안테나 배열 및 위상 배열 안테나 시스템
  • 위성 통신 단말기 하드웨어
  • 셀룰러 통신용 매크로 및 마이크로 기지국 안테나 시스템



품질 및 서비스 보증

모든 F4BM245 고주파 회로 기판은 IPC-Class-2 산업 품질 표준을 완벽하게 준수하여 제조됩니다. 표준 Gerber RS-274-X 제조 데이터를 기반으로 생산된 회로는 정밀한 치수 정확도와 안정적인 전기적 재현성을 유지하여 상업용 고주파 회로 응용 분야의 엄격한 제조 요구 사항을 충족합니다. 각 완성된 장치는 배송 전에 포괄적인 전기 성능 테스트를 거쳐 기능적 결함이 없고 일관된 배치 신뢰성을 보장합니다. 전 세계 공급 능력과 표준화된 기술 지원을 바탕으로 이러한 저손실 회로 솔루션은 전 세계 상업용 RF 생산 및 무선 통신 인프라 프로젝트에 대해 안정적이고 높은 신뢰성의 성능을 제공합니다.
