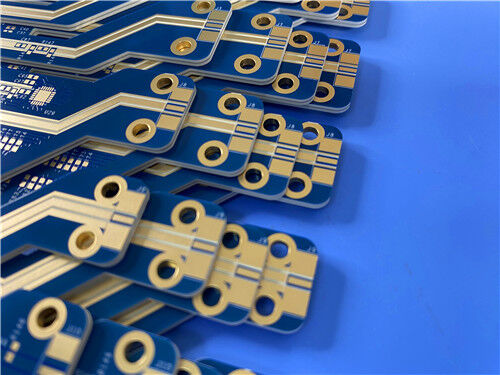

4층 로저 RT/더로이드 6202 하이브리드 PCB 1.014mm 금판 회로판

이 4층 하이브리드 로저스USE 대연체 (주)높은 신뢰성 마이크로파 및 RF 다층 회로 응용 프로그램을 위해 설계되었습니다. 0.127mm RT/duroid 6202 다이렉트릭, 0.381mm PP 결합 시트 및 0.4mm FR-4 기판의 하이브리드 스택업을 채택합니다.,전체 압축 두께는 1.014mm입니다. PCB는 0.5oz 내부 구리와 1oz 외부 구리를 갖추고 있습니다.블루 로더 마스크와 흰색 실크 스크린, 안정적인 전도성과 명확한 회로 표시엄격한 IPC-6012 클래스 3 표준에 따라 제작되었으며, 25μm 구리 두께의 구멍, 樹脂 플러그 구멍 및 인 패드 기술을 통해 충전 된 가전판을 채택하여 뛰어난 구조적 무결성을 보장합니다.가공용 가장자리로 장착, 포지셔닝 홀과 광학 정렬 포인트, 이 110mm × 35mm 고주파 PCB는 항공, 레이더 및 정밀 통신 시스템에 이상적으로 정확한 조립과 대량 생산을 지원합니다.

PCB사양

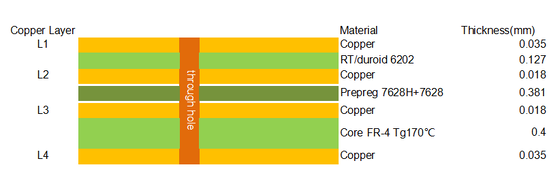

PCB 스택업

NT1기능적 기술

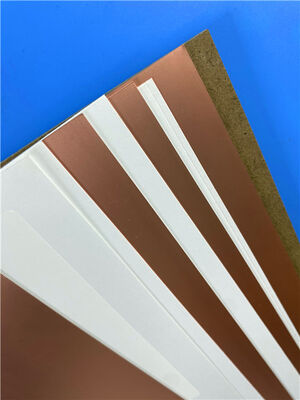

RT/duroid 6202는 로저스의 전문적인 저손실 고주파 라미네이트로, 복잡한 마이크로파 구조와 고정도 다층 RF 회로에 맞춤형입니다.유리 섬유로 강화된, 이 물질은 극히 낮은 열 수축과 뛰어난 차원 안정성을 특징으로합니다. 그것은 엄격한 변압 변수 및 두께 조절을 지원합니다.이전지 상수의 극저 열 계수와 함께이 핵심 특성은 광범위한 온도 변동 하에서 매우 안정적인 전기 성능을 보장합니다.고주파 신호 약화를 효과적으로 줄이고 장기 운영 중에도 신호 무결성을 유지합니다..

일반 고주파 기판과 달리 RT/듀로이드 6202는 구리 필름과 우수한 기계적 호환성을 제공하며, 평면 내 확장 계수와 최소한의 에치 수축을 일치시킵니다.그것은 대량 생산 중에 위치 오차를 피하고 2차 이중 에칭의 필요성을 제거, 제조 정확도와 양산율을 크게 향상. 0.5oz에서 2oz까지의 유연한 구리 필름 옵션을 지원,비평형 및 복잡한 다층 스택업 설계항공우주, 국방, 레이더 및 정밀 위성 통신 장비의 주요 고 신뢰성 기판이되었습니다.

핵심 성능 특징

초저하 고주파 손실: 최소 약화와 함께 뛰어난 신호 전송 효율을 제공합니다.고주파 마이크로파 및 밀리미터파 회로 작동 요구 사항에 완전히 적응.

우수한 차원 안정성: 낮은 열 팽창 속도와 극히 낮은 에치 수축은 정밀한 회로 위치 허용을 유지하고 고 정밀 미세 라인 생산을 지원합니다.

안정적인 전기적 매개 변수: 엄격한 Dk 내성이와 극저온 변동이 특징이며, 복잡한 온도 변동 시나리오에서 일관된 다이 일렉트릭 성능을 보장합니다.

높은 신뢰성 플러그 홀 프로세스: 樹脂 플러그 홀과 인-패드 (in-pad) 를 통해 채워진 전압은 홀 비아스를 제거하여 구조적 밀착성, 전도성 안정성 및 용접 신뢰성을 향상시킵니다.

하이브리드 구조 장점: RT/더로이드 6202 고주파 성능과 FR-4 비용 효율성을 결합하여 전문 RF 성능과 상업적 비용 효율성을 균형 잡습니다.

전형적 사용법

• 단계적 배열 안테나
• 지상 및 항공용 레이더 시스템
• 글로벌 포지셔닝 시스템 안테나
• 파워 백플레인
• 고 신뢰성 복합 다층 회로
• 상용 항공기 충돌 방지 시스템
• 빔 형성 네트워크

결론

고급 로저 RT/두로이드 6202 고주파 변압물질, 고급 채워-via 처리 및 IPC 클래스 3 등급 제조로 제작, 이 4층하이브리드 PCB일관성 있는 저손실 전기 성능, 정확한 차원 안정성, 뛰어난 열 신뢰성을 제공합니다.그것은 효과적으로 높은 주파수 운영 조건에서 전통적인 FR-4 보드의 신호 손실과 정확성 제한을 극복이 하이브리드 구조는 전문적인 마이크로 웨이브 등급 기판과 비용 효율적인 FR-4 구조를 결합함으로써 전반적인 성능과 접근성을 최적화합니다.항공우주용으로 매우 신뢰할 수 있는 솔루션으로, 위성 통신, 정밀 레이더 및 복잡한 다층 RF 회로 응용 프로그램.
