고주파 8 밀리리터 RO4360G2는 작은 셀 송수신기를 위한 PCB 보드를 성교합니다

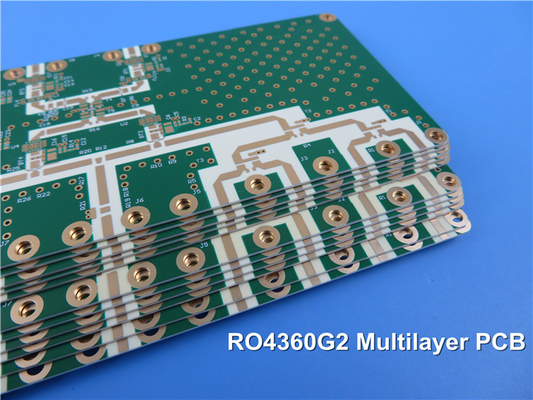

High Frequency 8mil RO4360G2 Rogers PCB Board For Small Cell Transceivers
High Frequency 8mil RO4360G2 Rogers PCB Board For Small Cell Transceivers High Frequency 8mil RO4360G2 Rogers PCB Board For Small Cell Transceivers

큰 이미지 :  고주파 8 밀리리터 RO4360G2는 작은 셀 송수신기를 위한 PCB 보드를 성교합니다

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-120.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD9.99-99.99
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: 탄화수소 세라믹 채움 열경화성 재료 레이어 총수: 이중층, 다층, 하이브리드 PCB
Pcb 두께: 8 밀리리터 (0.203mm), 12 밀리리터 (0.705mm), 16 밀리리터 (0.406mm), 20 밀리리터(0.508mm), 24 밀리리터 (0.610mm), 32 밀리리터 PCB 사이즈: ≤400mm X 500mm
솔더 마스크: 녹색, 검은, 푸른, 노란, 빨간 기타 등등. 구리 중량: 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
표면가공도: 나동선, HASL, ENIG, OSP 기타 등등..
하이 라이트:

8 밀리리터 로저스 PCB Board

,

RO4360G2 로저스 PCB Board

,

8mil 고주파 PCB



작은 셀 송수신기를 위한 침지 금과 8 밀리리터 핵심을 기반으로 하는 로저스 RO4360G2 6 층 고주파 PCB

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)



Rogers Corporation의 RO4360G2 박판 제품은 6.15 Dk, 유리 강화된 저손실, 성능과 처리 용이성의 이상적인 균형을 제공하는 탄화수소 세라믹 채움 열경화성 재료입니다. 자재와 제조 비용을 감소시키는 동안, RO4360G2 박판 제품은 고객들에게 유능한 무연 처리이고, 다층 기판 건설에서 향상 처리 능력을 위해 더 좋은 강성을 제공하는 제품을 제공함으로써 로저스의 높은 수행 물질의 포트폴리오를 확장합니다.



RO4360G2 박판 제품은 FR-4와 유사하여서 가공처리하고, 적합한 자동화된 조립체입니다. 그들은 설계 유연성을 위해 낮은 Z축 CTE를 가지고 있고, 모든 RO4000 제품 라인과 같은 높은 Tg를 가지고 있습니다. RO4360G2 박판 제품은 다층 디자인에서 RO4450F 프리프레그와 로베르-드크 RO4000 박판 제품과 쌍을 이룰 수 있습니다.



6.15 (디자인 Dk 6.4)의 Dk로, RO4360G2 박판 제품은 디자이너들이 크기와 비용이 비판적인 적용에서 회로 크기를 감소시킬 수 있게 허락합니다. 그들은 디자인 전력 증폭기, 패치 안테나, 지상설치레이더와 다른 일반적 RF 적용을 포함하는 일하는 엔지니어들을 위한 최상의 값 선택입니다.



특징과 혜택 :

1. 열경화성 수지 시스템은 6.15 Dk를 만나기 위해 특별히 공식화했습니다

1) FR-4와 유사한 절차의 제작 /를 완화시키세요

2) 재료 반복성

3) 저손실

4) 고열 전도성

5) PTFE 제품을 경쟁하는 것 보다 낮은 전체 PCB 비용 솔루션,



2. 낮은 Z축 CTE / 높은 Tg

1) 설계 유연성

2) 도금 관통 구멍 신뢰성

3) 적합한 자동화된 조립체



3. 환경적으로 우호적입니다

1) 적합한 자유 프로세스를 이끄세요



4. 지역 완료된 상품 목록

1) 짧은 리드 시간 / 빠른 재고 회전

2) 효율적 공급망



약간의 전형적인 애플리케이션 :

1. 기지국 전력 증폭기

2. 작은 셀 송수신기

3. 패치 안테나

4. 지상설치레이더



고주파 8 밀리리터 RO4360G2는 작은 셀 송수신기를 위한 PCB 보드를 성교합니다 0



PCB 역량

PCB 재료 : 탄화수소 세라믹 채움 열경화성 재료
선임 : RO4360G2
유전체 상수 : 6.15 ±0.15 6.15 ±0.15
레이어 총수 : 이중 레이어, 다층, 하이브리드 PCB
구리 중량 : 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
PCB 두께 : 8 밀리리터 (0.203mm), 12 밀리리터 (0.705mm), 16 밀리리터 (0.406mm), 20 밀리리터(0.508mm), 24 밀리리터 (0.610mm), 32 밀리리터 (0.813mm), 60 밀리리터(1.524mm)
PCB 사이즈 : ≤400mm X 500 밀리미터
솔더 마스크 : 녹색, 검은, 푸른, 노란, 빨간 기타 등등.
표면가공도 : 나동선, HASL, ENIG, OSP 기타 등등..



스택업

고주파 8 밀리리터 RO4360G2는 작은 셀 송수신기를 위한 PCB 보드를 성교합니다 1



RO4360G2의 데이터 시트

RO4360G2 표준값
특성 RO4360G2 방향 유닛 상태 검사 방법
유전체 Constant,εProcess 6.15±0.15   10 GHz/23C IPC-TM-650 2.5.5.5
2.5 GHz/23C
산재 Factor,tanδ 0.0038   10 GHz/23C IPC-TM-650 2.5.5.5
열전도율 0.75   마크로 50C ASTM D-5470
체적 저항률 4.0 X 1013   Ω.cm 고상한 T IPC-TM-650 2.5.17.1
표면 저항치 9.0 X 1012   Ω 고상한 T IPC-TM-650 2.5.17.1
전기 파괴 784 V/mil   IPC-TM-650 2.5.6.2
인장 강도 131 (19) 97(14) X Y MPa (인상력 크기) 40 하스 50%RH/23 ASTM D638
휨강도 213(31) 145(21) X Y Mpa (인상력 크기) 40 하스 50%RH/23 IPC-TM-650, 2.4.4
열 팽창율 13 14 28 X Y Z ppm/C 복제된 열사이클 뒤에 있는 -50 Cto 288C IPC-TM-650, 2.1.41
Tg >280   C TMA   IPC-TM-650 2.4.24.3
Td 407     TGA를 사용하는 ASTM D3850
T288 >30 30 분 / 125C 프리베이크 IPC-TM-650 2.2.24.1
수분 흡수 0.08   % 50C/48hr IPC-TM-650 2.6.2.1 ASTM D570
소포체의 열 상수 -131 @10 기가헤르츠 ppm/C -50C 내지 150 C IPC-TM-650, 2.5.5.5
비중 2.16   gm/cm3 RT ASTM D792
구리 껍질 힘 5.2 (0.91) 5.2 (0.91)   플리 (N/mm) 상태 비 IPC-TM-650 2.4.8
인화성 V-0       UL 94 파일 QMTS2. E102765
