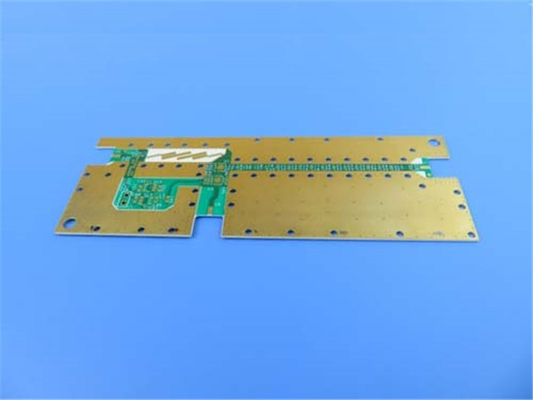

저잡음 증폭기를 위한 20.7 밀리리터 RO4350B 로프로 프린터 배선 기판

20.7mil RO4350B LoPro Printed Circuit Board For Low Noise Amplifier
20.7mil RO4350B LoPro Printed Circuit Board For Low Noise Amplifier 20.7mil RO4350B LoPro Printed Circuit Board For Low Noise Amplifier 20.7mil RO4350B LoPro Printed Circuit Board For Low Noise Amplifier

큰 이미지 :  저잡음 증폭기를 위한 20.7 밀리리터 RO4350B 로프로 프린터 배선 기판

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
모델 번호: BIC-135.V1.0
결제 및 배송 조건:
최소 주문 수량: 1 PC
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8-9 작업 일
지불 조건: 전신환
공급 능력: 달 당 5000 PC
상세 제품 설명
기재: 탄화수소 세라믹 적층물 레이어 총수: 이중층, 다층, 하이브리드 PCB
PCB 사이즈: ≤400mm X 500mm Pcb 두께: 10.7 밀리리터 (0.272mm), 14 밀리리터 (0.356mm), 17.3 밀리리터 (0.439mm), 20.7 밀리리터(0.526mm), 30.7 밀리리터 (0.780mm)
솔더 마스크: 녹색, 검은, 푸른, 노란, 빨간 기타 등등. 구리 중량: 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
표면가공도: 나동선, HASL, ENIG, OSP, 침적식 주석 기타 등등..
하이 라이트:

RO4350B 로프로 프린터 배선 기판

,

20.7 밀리리터 프린터 배선 기판

,

400mmX500mm 프린터 배선 기판



이중 레이어는 저잡음 증폭기를 위한 Ni / Au로 20.7 밀리리터 RO4350B 로프로 반대이 처리되 포일에 구축된 PCB를 성교합니다

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)



RO4350B 로프로 박판 제품은 반대 처리된 포일이 표준 RO4350B 유전체와 접합할 수 있게 허락하는 독점적 로저스의 기술을 사용합니다. 이것은 표준 RO4350B 적층 시스템의 다른 모든 바람직한 속성을 유지하는 동안 개선된 삽입 손실과 신호 무결성을 위한 낮은 도전체 손실과 박판 제품의 결과를 초래합니다.







특징과 혜택 :

RO4350B 물질은 극 저조도 반대 처리된 포일과 강화된 탄화수소 / 세라믹 적층물입니다.

1. 삽입 손실을 낮추세요

2. 낮은 PIM

3. 증가된 신호 완전성

4. 높은 회로밀도



낮은 Z축 열 팽창율

1. 다층 기판 역량

2. 설계 유연성



적합한 무연 처리

1. 고온 처리

2. 환경적 관심을 충족시킵니다



CAF 반대자



우리의 PCB 역량 (RO4350B LoPro)

PCB 재료 : 탄화수소 세라믹 적층물
선임 : RO4350B 로프로
유전체 상수 : 3.48±0.05
레이어 총수 : 이중 레이어, 다층, 하이브리드 PCB
구리 중량 : 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
PCB 두께 : 10.7 밀리리터 (0.272mm), 14 밀리리터 (0.356mm), 17.3 밀리리터 (0.439mm), 20.7 밀리리터(0.526mm), 30.7 밀리리터 (0.780mm), 60.7 밀리리터(1.542mm)
PCB 사이즈 : ≤400mm X 500 밀리미터
솔더 마스크 : 녹색, 검은, 푸른, 노란, 빨간 기타 등등.
표면가공도 : 나동선, HASL, ENIG, OSP, 침적식 주석 기타 등등..



약간의 전형적인 애플리케이션 :

1. 서버와 라우터와 고속 백 플레인용과 같은 디지털 응용

2. 셀 방식 기지국 안테나와 전력 증폭기

3. 직접 방송 위성을 위한 LNB

4. RF 인식표



RO4350B 로프로의 전형적 특성

특성 표준값 방향 유닛 상태 검사 방법
Dielectric Constant, Process 3.48 ± 0.05 -- 10 GHz/23' C IPC-TM-650 2.5.5.5 조여진 스트립라인
Dielectric Constant, Design 3.55 -- 8 내지 40 기가헤르츠 미분 위상 렝스법
Dissipation Factor tan, 0.0037 0.0031 -- 10 GHz/23' C 2.5 GHz/23' C IPC-TM-650 2.5.5.5
Thermal Coeffifi cient of r 50 ppm/' C 150' C에 대한 -50' C IPC-TM-650 2.5.5.5
체적 저항률 1.2 X 1010   MΩocm 냉각기 A IPC-TM-650 2.5.17.1
표면 저항치 5.7 X 109   냉각기 A IPC-TM-650 2.5.17.1
전기 파괴 31.2(780) KV/mm(V/mil) 0.51 mm(0.020") IPC-TM-650 2.5.6.2
인장 탄성률 11473(1664) MPa(kpsi) RT ASTM D638
인장 강도 175(25.4) MPa(kpsi) RT ASTM D638
휨강도 255(37)   MPa(kpsi)   IPC-TM-650 2.4.4
치수 안정성 <0>X,Y 밀리미터 / M (밀리리터 / 인치) 부식 +E2/150' C 뒤에 IPC-TM-650 2.4.39A
열팽창의 코에프피파이 치트 14 ppm/' C -55 내지 288' C IPC-TM-650 2.1.41
16
35
Tg >280   'C TMA A IPC-TM-650 2.4.24.3
Td 390   'C TGA   ASTM D3850
열전도율 0.62   W/m/' K 80' C ASTM C518
수분 흡수 0.06   % 48 하스 몰입 0.060 " 샘플 온도 50' C ASTM D570
비중 1.86   gm/cm3 23' C ASTM D792
구리 박리 강도 0.88(5.0)   N/mm(pli) 1 온스가 땜납 뒤에 표류합니다. TC 포일 IPC-TM-650 2.4.8
인화성 V-0       UL 94
적합한 무연 처리
