20mil 카파 438 유리 강화 탄화수소 세라믹 로저스 PCB 보드 난연제

20mil 카파 438 유리 강화 탄화수소 세라믹 로저스 PCB 보드 난연제

모크: 1 PC
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-162.V1.0
기재:
글라스 강화된 탄화수소 세라믹
레이어 총수:
이중층, 다층, 하이브리드 PCB
PCB 두께 측정기:
20 밀리리터 (0.508mm), 30 밀리리터 (0.762mm), 40 밀리리터 (1.016mm), 60 밀리리터 (1.524mm)
PCB 사이즈:
≤400mm X 500mm
솔더 마스크:
녹색, 검은, 푸른, 노란, 빨간 기타 등등.
구리 중량:
0.5 온스 (17 um), 1 온스 (35um)
표면가공도:
나동선, HASL, ENIG, OSP 기타 등등..
강조하다:

탄화수소 세라믹은 PCB 보드를 성교합니다

,

글라스 강화된 로저스 PCB 보드

,

난연제는 PCB 보드를 성교합니다

제품 설명



로저스 PCB는 캐리어 등급 와이파이를 위한 침지 금과 캅파 438 20 밀리리터 0.508 밀리미터 DK 4.38을 토대로 했습니다

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)



로저스 캅파 438 박판 제품은 회로제작이 표준 에폭시 / 유리 (FR-4) 과정을 사용하여 제조될 수 있는 저손실 소재의 결과가 되는 뛰어난 고주파수 성능과 저비용을 제공하는 유리 강화된 탄화수소 세라믹 계열을 사용하여 설계되었습니다. 캅파 438 박판 제품은 또한 UL 94 V-0 난연제 평가를 가지고 있고 적합한 무연성 땜납 공정입니다.



캅파 438 박판 제품은 시설이 더 좋은 전기적 실행이 필요한 현존하는 FR-4 디자인을 전환하는 것의 완화시키는 FR-4 산업 기준 규범에 (Dk가) 양복을 만든 유전체 상수를 제공합니다.



특징

1. 4.38의 Dk는 FR-4 산업 기준 규범에 맞게 제조됩니다

2. 티가터 Dk와 FR-4 보다 두께 공차

3. > 280' C TMA의 높은 Tg



혜택

1. PCB 제작과 FR-4에 일치하는 조립의 용이성

2. 설계 Dk는 더 좋은 전기적 실행을 필요로 하는 현존하는 FR-4 설계를 전환하는 용이성을 가능하게 합니다

3. 일관된 회로 성능

4. 개선된 설계 유연성과 도금 관통 구멍 신뢰성

5. 적합한 자동화된 조립체



전형적인 애플리케이션 :

1. 캐리어 등급 WiFi/Licensed 엑세스 지원 (LAA)

2. 작은 세포와 분산 안테나 시스템 (DAS)

3. 인프라 통신 (V2X)에 대한 차량 / 차량에 대한 차량

4. 사물인터넷 (IoT)

부분 : 스마트 홈과 무선 미터

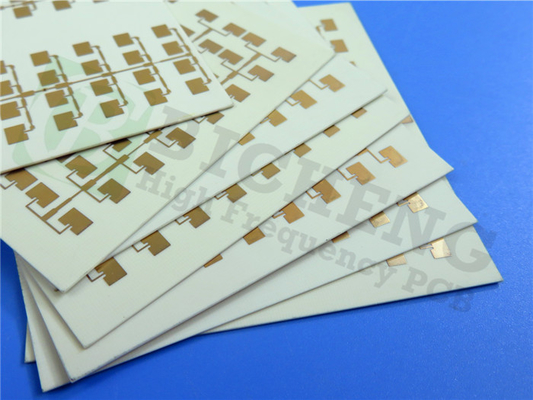

20mil 카파 438 유리 강화 탄화수소 세라믹 로저스 PCB 보드 난연제 020mil 카파 438 유리 강화 탄화수소 세라믹 로저스 PCB 보드 난연제 1



우리의 PCB 역량 (캅파 438)

PCB 재료 : 글라스 강화된 탄화수소 세라믹
선임 : 캅파 438
유전체 상수 : 4.38
레이어 총수 : 이중 레이어, 다층, 하이브리드 PCB
구리 중량 : 0.5 온스 (17 um), 1 온스 (35um)
PCB 두께 : 20 밀리리터 (0.508mm), 30 밀리리터 (0.762mm), 40 밀리리터 (1.016mm), 60 밀리리터 (1.524mm)
PCB 사이즈 : ≤400mm X 500 밀리미터
솔더 마스크 : 녹색, 검은, 푸른, 노란, 빨간 기타 등등.
표면가공도 : 나동선, HASL, ENIG, OSP 기타 등등..



20mil 카파 438 유리 강화 탄화수소 세라믹 로저스 PCB 보드 난연제 2



캅파 438의 데이터 시트는 박판이 됩니다

특성 표준값 캅파 438 방향 유닛 상태 검사 방법
유전체 상수, 소포체 디자인 4.38 - 2.5 기가헤르츠 미분 위상 렝스법
흩어지기 인자 선탠, D 0.005 - 10 GHz/23' C IPC-TM-650 2.5.5.5
유전체 상수 E의 열 상수 -21 - ppm/' C 10 기가헤르츠 (-50 내지 150' C) 수정된 IPC-TM-650 2.5.5.5
체적 저항률 2.9 X 109 - MΩocm 냉각기 A IPC-TM-650 2.5.17.1
표면 저항치 6.2 X 107 - MΩ 냉각기 A IPC-TM-650 2.5.17.1
전기 파괴 675 V/mil - IPC-TM-650 2.5.6.2
인장 강도 16 12 MD CMD 인상력 크기 - ASTM D3039/D3039-14
휨강도 25 19 MD CMD 인상력 크기 - IPC-TM-650 2.4.4
치수 안정성 -0.48-0.59 MD CMD 밀리미터 / M - IPC-TM-650 2.4.39a
열 팽창율 13 ppm/' C -55 내지 288' C IPC-TM-650 2.4.41
16
42
열전도율 0.64 W/(m.K) 80' C ASTM D5470
디라미네이션 (T288)에 대한 타임즈 지 >60 - 288' C IPC-TM-650 2.4.24.1
Tg >280 - 'C TMA - IPC-TM-650 2.4.24.3
Td 414 - 'C - IPC-TM-650 2.3.40
수분 흡수 0.07 - % 24/23 IPC-TM-650 2.6.2.1
영 계수 2264 2098 MD CMD 인상력 크기 - ASTM D3039/D3039-14
굴성율 2337 2123 MD CMD 인상력 크기 - IPC-TM-650 2.4.4
0.03 - % - IPC-TM-650 2.4.22C
트위스트 0.08 - % - IPC-TM-650 2.4.22C
열 응력 뒤에 있는 구리 박리 강도 5.8 - 파운드 /에 1 온스 (35 um) 포일 IPC-TM-650 2.4.8
인화성 V-0 - - - UL 94
비중 1.99 - g/cm3 - ASTM D792
적합한 무연 처리 - - -
