원격 측정 시스템을 위한 탄력적 인쇄된 FPC 회로판 한 개의 측면 폴리이미드

원격 측정 시스템을 위한 탄력적 인쇄된 FPC 회로판 한 개의 측면 폴리이미드

모크: 1PCS
가격: USD9.99-99.99
표준 포장: Vacuum bags+Cartons
배달 기간: 8-9 working days
지불 방법: T/T
공급 능력: 5000PCS per month
자세한 정보
Place of Origin
CHINA
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
Model Number
BIC-342.V1.0
기재:
Polyimide
레이어 총수:
단 하나 측
PCB 두께:
0.15 밀리미터 ±0.05
PCB 사이즈:
2000 X 8mm=1PCS
솔더 마스크:
백색
표면가공도:
침수 금
강조하다:

탄력적 인쇄된 FPC 회로판

,

편면 폴리이미드 FPC 회로판

,

원격 측정 시스템 FPC 회로판

제품 설명

연성 인쇄 회로 FPC는 도금처리된 금메달과 편면 폴리이미드를 토대로 했고 2 미터가 원격 측정 시스템을 열망합니다

(가요성 인쇄 회로는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)

상술

PCB 사이즈 2000 X 8mm=1PCS
기재 : 폴리이미드
층수 편면 PCB
SMT 이용 불가능
구멍 구성 요소를 통하여 이용 불가능
레이어 적층 구리 ------- 35 um(1oz)
폴리이미드
최소 추적과 공간 : 20 mil/20mil
최소 / 최대 홀 : 3.0mm/ 3.0 밀리미터
마지막 포일 외부 : 1 온스
마지막 포일 내부의 : 0 온스
PCB의 최종 높이 : 0.15 밀리미터 ±0.05
표면가공도 침지 금
솔더 마스크는 다음에 적용됩니다 : 위, 바닥
솔더 마스크 색 : 하얀 커버레이
윤곽 / 절단 레이저 절단
경화제 : 이용 불가능
성분 전설에서 옆 부정
성분 전설의 컬러 부정
를 통해 이용 불가능
FLAMIBILITY 평가 UL 94-V0 승인 민.
테스트 100% 전기시험 이전 출하
공급될 예술 작품의 타입 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등
서비스 지역 전세계에, 세계적으로.

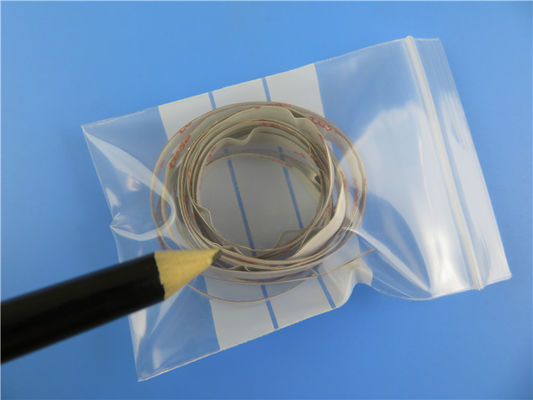

원격 측정 시스템을 위한 탄력적 인쇄된 FPC 회로판 한 개의 측면 폴리이미드 0

FPC 역량 2021년

아니오. 상술 역량
1 보드형 단일층, 도우라이베 층, 다층, 리지드 플럭스
2 기재 PI, PET
3 구리 중량 0.5 온스, 1 온스, 2 온스
4 LED 최대 크기 250 X 5000 밀리미터
5 일반적 최대 크기 250 X 2000 밀리미터
6 판 두께 0.03mm-3.0mm
7 두께 공차 ±0.03mm
8 최소 보오링공 0.05 밀리미터
9 최대 보오링공 6.5 밀리미터
10 보오링공에 대한 허용한도 ±0.025mm
11 구멍 벽의 두께 8 um
12 단일 층 보드의 최소 곡 / 틈 0.025/0.03 밀리미터
13 이중 레이어와 다층 기판의 최소 트랙 / 틈 0.03/0.040 밀리미터
14 식각 허용한도 ±0.02mm
15 실크 전설의 최소 너비 0.125 밀리미터
16 헤이그에 최소이 실크 전설의 0.75 밀리미터
17 전설부터 패드까지 거리 0.15 밀리미터
18 추적하기 위한 드릴 커버레이의 시작 솔더 마스크로부터의 거리 0.03 밀리미터
19 추적하기 위한 펀칭 커버레이의 시작 솔더 마스크로부터의 거리 0.03 밀리미터
20 몰입 니켈의 두께 100-300u "
21 침지 금의 두께 1-3u "
22 침적식 주석의 티씨엔크스 150-400u "
23 최소 전기적 시험 패드 0.2 밀리미터
24 개요 (정상적 강철 주형 펀치)에 대한 최소 허용 오차 ±0.1mm
25 개요 (정확성 강철 주형 펀치)에 대한 최소 허용 오차 ±0.05mm
26 베벨 각도 (개요)의 최소 반지름 0.2 밀리미터
27 스티프너 재료 PI, FR-4, 3M 접착제, PET, 강철 시트
28 ROH
29 솔더 마스크 컬러 노랗고 하얗고 검고 녹색입니다

원격 측정 시스템을 위한 탄력적 인쇄된 FPC 회로판 한 개의 측면 폴리이미드 1원격 측정 시스템을 위한 탄력적 인쇄된 FPC 회로판 한 개의 측면 폴리이미드 2원격 측정 시스템을 위한 탄력적 인쇄된 FPC 회로판 한 개의 측면 폴리이미드 3
