제품 상세 정보:
|
| 기본 재료: | TFA300 | 레이어 수: | 단면 |
|---|---|---|---|
| PCB 두께: | 0.2mm | PCB 크기: | 87mm × 54mm(개당 ±0.15mm 공차) |
| 솔더 마스크: | 녹색 | 실크 스크린: | 아니요 |
| 구리 무게: | 1oz (1.4 밀) 외층 | 표면 마감: | 이머젼 골드 |
| 강조하다: | 탄력적 인쇄된 FPC 회로판,편면 폴리이미드 FPC 회로판,원격 측정 시스템 FPC 회로판 |
||

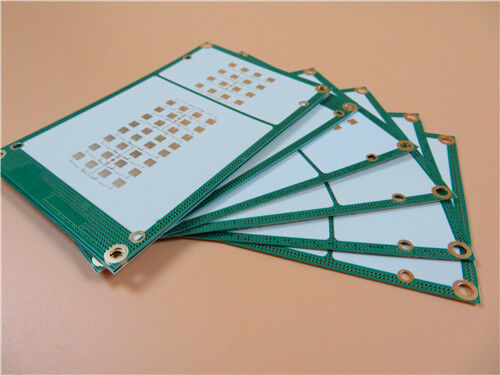

이 TFA300 2층 강성 PCB는 항공우주, 마이크로파 통신 및 레이더 시스템 애플리케이션에 맞게 맞춤화된 프리미엄 고주파 인쇄 회로 기판입니다. 이 고신뢰성 PCB는 0.2mm 마감 보드 두께, 고급 침수 금 표면 마감, 1oz 외층 구리 중량을 특징으로 하며 고성능 TFA300 PTFE 세라믹 복합 기판에 구축된 정밀한 2레이어 견고한 스택업과 결합됩니다. 엄격한 IPC-Class-2 품질 표준에 따라 제조되었으며 배송 전 100% 전기 테스트를 통해 완벽하게 검증된 이 제품은 뛰어난 주파수 안정성, 초저 유전 손실 및 신뢰할 수 있는 열 기계적 성능을 제공합니다. 전통적인 유리 섬유 전자기 간섭을 제거하는 독특한 유리 섬유 프리 포뮬러를 채택한 이 PCB는 수입 고주파 PCB 기판에 대한 비용 효율적인 고품질 대안 역할을 하며 전 세계 공급 및 전문 기술 서비스를 지원합니다.

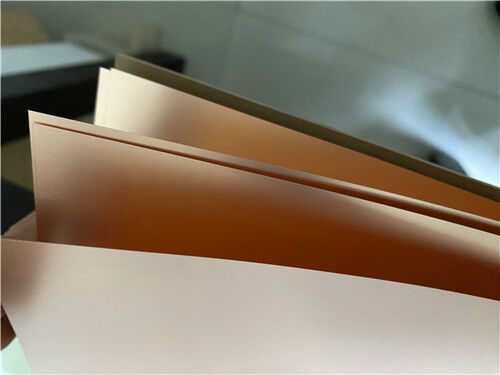

TFA300 기판이란 무엇입니까?
TFA 시리즈는 최첨단 폴리테트라플루오로에틸렌(PTFE) 세라믹 복합 유전체 기판으로, 기존 유리 섬유 천 프리프레그 제조와 근본적으로 다른 독특한 생산 공정을 특징으로 합니다. 수지 함침 유리 섬유 직물 대신 균일한 나노 세라믹 및 수지 복합 혼합 기술을 채택하고 전문 맞춤형 라미네이션 프레싱 절차와 결합하여 고성능 PCB 핵심 재료를 생산합니다.
TFA 시리즈는 전자파 전송 중 유리섬유 효과를 제거하여 신호 왜곡 및 주파수 편차를 효과적으로 방지하여 뛰어난 전자파 안정성을 달성합니다. 최소화된 X/Y/Z 축 이방성, 동박과 일치하는 초저 열팽창 계수, 안정적인 유전 온도 특성을 갖추고 있어 극한의 온도 환경에서도 일관된 성능을 보장합니다. TFA 기판 제품군은 4가지 맞춤형 유전 상수 옵션(2.94(TFA294), 3.0(TFA300), 6.15(TFA300))을 제공합니다.TFA615) 및 10.2(TFA1020)에서는 다양한 고주파 회로 설계 요구 사항을 다루고 있습니다.
TFA300 PCB를 선택하는 이유는 무엇입니까? 핵심 고주파 성능 기능
TFA300 기판은 TFA 시리즈의 주류 고주파 등급으로, 안정적이고 우수한 전기적, 열적, 물리적 특성을 가지며 항공우주 등급의 고신뢰성 애플리케이션 표준을 완벽하게 충족합니다.
안정적인 유전 상수(Dk): 10GHz에서 3.0±0.04, 일관된 고주파 신호 전송 보장
초저 유전 손실 계수(Df): 10GHz 및 20GHz에서 0.001, 40GHz에서 0.0012로 고주파 신호 감쇠를 효과적으로 줄입니다.
탁월한 온도 안정성: -55°C~150°C 내에서 -8ppm/°C의 낮은 TCDK로 온도 변동에도 안정적인 유전체 성능을 유지합니다.
균형 열팽창 계수(CTE): -55°C ~ 288°C에서 18ppm/°C(X축), 18ppm/°C(Y축), 30ppm/°C(Z축), 구리 호일 팽창 및 수축을 완벽하게 일치시켜 기판 균열 및 회로 고장 방지
우수한 열전도율: 0.6W/mk, 열 방출을 가속화하고 회로 작동 안정성을 향상시킵니다.
낮은 수분 흡수율: 0.04% 수분 흡수율로 습한 환경으로 인한 성능 저하 방지
난연 등급: UL 94-V0 등급, 전자 장비에 대한 글로벌 안전 및 내화 표준 충족
주요 PCB 사양
| 매개변수 항목 | 특정 사양 |
| 기본 재료 | TFA300 고주파 세라믹 PTFE 복합 기판 |
| 레이어 수 | 2층(견고한 구조) |
| 보드 크기 | 87mm × 54mm(개당 ±0.15mm 공차) |
| 최소 추적/공간 | 6/8mils, 미세한 회로 설계 지원 |
| 최소 구멍 크기 | 0.4mm |
| 비아 디자인 | 블라인드 비아 없음, 향상된 구조적 안정성을 위한 스루홀 비아만 있음 |
| 완성된 보드 두께 | 0.2mm, 초박형 및 경량으로 컴팩트한 장치 통합 가능 |
| 완성되는 구리 무게 | 1oz(1.4mils) 외부 구리층으로 탁월한 전도성과 전류 전달 용량 보장 |
| 도금 두께를 통해 | 20μm, 전도성 및 내산화성을 통해 신뢰성 보장 |
| 표면 마감 | 침지 금, 납땜 성능 및 부품 접착 최적화 |
| 실크 스크린 | 상단 및 하단 실크스크린이 없어 고주파 신호 전송 순도 요구 사항을 충족합니다. |
| 솔더 마스크 | 녹색 상단 솔더 마스크, 하단 솔더 마스크 없음 |
| 품질 테스트 | 회로 개방/단락 결함을 제거하기 위해 배송 전 100% 전체 전기 테스트 |
2단 고주파 최적화 스택업 구조
표준화된 계층 구조는 균일한 응력 분포와 안정적인 고주파 성능을 보장합니다.
| 레이어 순서 | 재료 사양 | 두께 | 핵심 기능 |
| 외부 레이어 1(상단) | 전도성 구리 포일 | 35μm | 고주파 신호 전송, 부품 납땜 패드 캐리어 |
| 코어 유전체층 | TFA300 고주파 세라믹 PTFE 복합 기판 | 0.127mm(5밀) | 안정적인 유전체 지원, 저손실 고주파 신호 절연 |
| 외층 2(하단) | 전도성 구리 포일 | 35μm | 회로 신호 전송, 구조적 지지 균형 |
PCB 통계
| 매개변수 항목 | 특정 값 |
| 구성요소 | 18 |
| 총 패드 | 36 |
| 스루홀 패드 | 19 |
| 탑 SMT 패드 | 17 |
| 하단 SMT 패드 | 0 |
| 비아 | 6 |
| 네트 | 2 |
허용되는 작품 형식:우리는 글로벌 고객이 제출한 표준 Gerber RS-274-X 파일을 받아들입니다. 이 업계 표준 파일 형식은 정확한 기술 평가, 공식 견적 확인, 공식적인 대량 생산에 사용되어 효율적이고 오류 없는 프로젝트 커뮤니케이션과 전 세계 제조 도킹을 가능하게 합니다.
생산 품질 기준:모든 PCB는 IPC-Class-2 산업 신뢰성 표준을 준수하여 엄격하게 제조 및 검사됩니다. 이러한 표준화된 품질 관리는 상업, 산업 및 항공우주 고주파 애플리케이션 시나리오의 요구 사항을 완벽하게 충족하면서 안정적이고 일관되며 신뢰할 수 있는 회로 성능을 보장합니다.
글로벌 공급 서비스:우리는 글로벌 맞춤형 PCB 견적 서비스와 전세계 배송 지원을 제공합니다. 전 세계 모든 지역의 고객이 맞춤형 PCB 견적을 위해 Gerber 파일을 제출할 수 있으며 엔지니어링 기술 확인, 정밀 생산, 전체 검사 및 해외 배송을 포함한 완벽한 원스톱 솔루션을 제공합니다.
일반적인 사용 시나리오
항공우주 등급의 고주파 성능, 낮은 신호 손실 및 극한의 환경 적응성을 활용하는 이 TFA300 PCB는 고정밀 무선 통신 및 레이더 감지 분야에 널리 적용됩니다.
항공우주 및 항공:항공우주 장비, 우주 장비, 항공기 객실 전자 시스템, 항공 정밀 모듈
마이크로파 및 안테나 시스템:마이크로파 신호 전송 모듈, 고정밀 안테나, 위상 감지 안테나 장비
레이더 탐지:조기경보 레이더 시스템, 공중 레이더 모듈, 고주파 레이더 탐지 장비
위상 배열 시스템:위상 배열 안테나, 빔포밍 네트워크 회로 기판
위성 통신 및 내비게이션:위성통신 단말기, 네비게이션 측위 시스템 모듈
무선 주파수 장치:고주파 전력 증폭기 및 RF 신호 처리 회로
