| 원료: | RF-45 | 레이어 총수: | 2개의 층 |
|---|---|---|---|
| PCB 두께: | 0.8mm ±0.1 | PCB 사이즈: | 70 x 55mm=1위 |
| 솔더 마스크: | 파란색 | 실크 스트린: | 흰색 |
| 구리 중량: | 0.5 온스 | 표면 마감: | 침수 실버 |
| 하이 라이트: | 30mil RF PCB 보드,침수 실버 RF PCB 보드,블루 솔더 코팅 RF PCB 보드 |
||

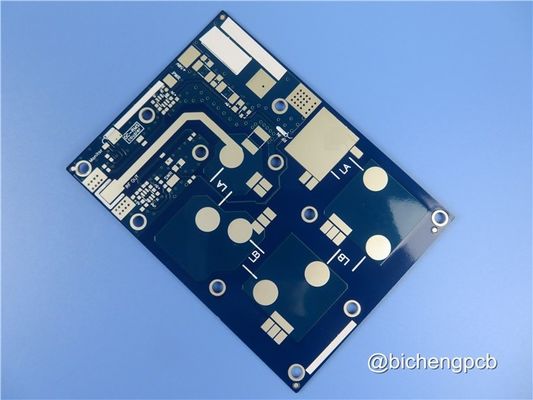

30mil RF-45 고주파 PCB와 함께파란색용접 마스크 코팅 침수실버 패드
(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)
간략 한 소개
이 유형의 몰입 은 RF PCB는 Taconic의 ORCER 가족 재료 중 하나인 RF-45로 만들어집니다. 회로 보드는 1 온스 완공 구리로 겹이 있습니다.솔더 마스크와 실크 스크린 덮개는 상단 층에만 있습니다.아래층은 완전히 노출되어 보호 기능으로 몰입 은으로 덮여 있습니다. 0.8mm 두께와 50 보드가 배포를 위해 진공 포장됩니다.
PCB 사양
| PCB 크기 | 70 x 55mm=1위 |
| 보드 타입 | 2면 PCB |
| 계층 수 | 2층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 아니 |
| 레이어 스택 | 구리 ------- 17um ((0.5 온스) + 판 TOP 층 |
| RF-45 0.787mm | |
| 구리 ------- 17um ((0.5 온스) + 판 BOT 레이어 | |
| 기술 | |
| 최소한의 흔적과 공간: | 40.0 밀리 / 5.0 밀리 |
| 최소 / 최대 구멍: | 0.4mm / 6.0mm |
| 다른 구멍의 수: | 1 |
| 굴착 구멍 수: | 3 |
| 밀링된 슬롯의 수: | 1 |
| 내부 절단자 수: | 아니 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | RF-45 |
| 최종 포일 외부: | 10.0온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 0.8mm ±0.1 |
| 접착 및 코팅 | |
| 표면 마감 | 침수 은, 39% |
| 용접 마스크는 다음을 적용합니다. | 최상층 |
| 솔더 마스크 색상: | 파란색 |
| 용접 마스크 종류: | 쿠앙슈운 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 최상층 |
| 부품 레전드 색상 | 흰색 |
| 제조업체의 이름 또는 로고: | 제1호 |
| VIA | 구멍 (PTH) 을 뚫고 덮고, 최소 크기는 0.4mm입니다. |
| 발화성 등급 | 94V-0 |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
다른 사용 가능한 RFPCB M대동기
FR-4 Tg>135, High Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A 등)
로저스 RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 등
로저 RT/더로이드 5880, RT/더로이드 5870, RT/더로이드 6002, RT/더로이드 6010, RT/더로이드 6035HTC 등
로저스 TMM4, TMM10, 카파 438 등
PTFE F4B DK22DK265
타코닉 TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, TLF-35, RF-60A, RF-45, TRF-45 등
AD450, AD600, AD1000, TC350 등
금속 코어 PCB, 1W/MK-3W/MK 재료
유연 PCB
메그트론 6 (M6) R-5775G
우리의PCB서비스
PCB 프로토 타입
대량 생산량
단면 PCB
2면 PCB
다층 PCB 최대 32층
무거운 구리 PCB
하이브리드 PCB
임페던스 제어 PCB
패드 PCB를 통해
볼 그리드 배열 (BGA) PCB
PCB를 통해 장님
반 싱크 구멍, 반 구멍, 프레스 피트 구멍
빠른 회전 (QTA) 배달
최소 주문량 (MOQ) 가 없습니다.
도어 투 도어 배송 서비스
서비스 영역:
로저스는 북미, 오세아니아, 동남아시아, 동유럽, 아프리카, 라틴 아메리카, 서부 및 남유럽, 북유럽, 중부 및 남아시아,그리고 중동이 광범위한 커버리지는 다양한 지역의 고객들이 로저스의 제품과 서비스를 이용할 수 있고 혜택을 누릴 수 있도록 보장합니다.
전형적인 응용 프로그램:
RF-45 라미네이트는 다양한 산업에서 전형적인 응용 프로그램을 찾습니다. 이러한 응용 프로그램 중 일부는 위성 라디오,라미네이트가 위성 라디오 장치의 구성 요소 또는 회로로 사용될 수 있는 경우또한, RF-45 라미네이트는 RFID (라디오 주파수 식별) 태그에 적합하며, 이는 다양한 분야에서 추적 및 식별 목적으로 사용됩니다.이 라미네이트는 위성 라디오 안테나에도 사용될 수 있습니다., RFID 안테나 및 GPS 안테나, 이러한 시스템에서 신뢰할 수 있고 효율적인 신호 전송 및 수신을 가능하게합니다.
전체적으로 로저 RF-45 라미네이트는 다재다능한 기능과 광범위한 서비스 영역을 제공하고 있으며RFID 안테나, GPS 안테나
듀얼 레이어 PTH PCB 제조 과정
몰입 금과 HASL PCB는 다음과 같은 단계로 진행됩니다: (1) 재료 깎기 --> (2) 파리 --> (3). PTH --> (4). 건조 필름 (회로) --> (5). 패턴 접착 --> (6). 에칭 --> (7).용접 마스크 --> (8). 실크 스크린 --> (9). 표면 마무리 --> (10). 프로파일 컨투어 --> (11). V-그루브 --> (12). 전기 테스트 --> (13). 패키징 -->(14). 배달
우리는 프로토타입, 소량 및 대량 생산을 제공할 수 있습니다. 어떤 조회, 저희에게 연락하는 것을 자유로이하십시오.
담당자: Ms. Ivy Deng
전화 번호: 86-755-27374946
팩스: 86-755-27374848
