| 모크: | 1개 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | 전신환 |
| 공급 능력: | 한달에 5000PCS |

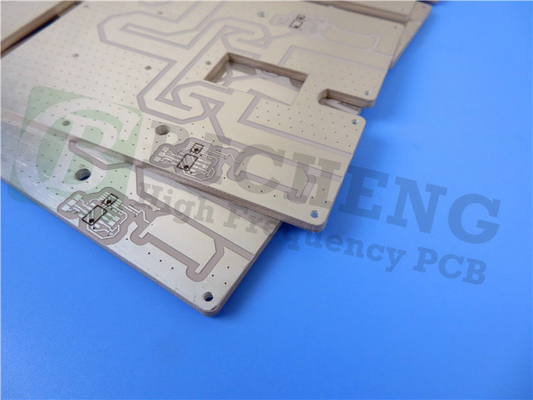

Rogers AD1000 인쇄 회로 기판 Arlon PTFE 세라믹 채워진 고주파 PCB 양면 AD1000 RF PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
간략한 소개
AD1000은 고유전율(10.2 이상) 고주파 소재로 직조된 유리 강화 라미네이트입니다.기존의 저손실 재료에 비해 회로 소형화가 가능하고 다른 10Dk 라미네이트보다 더 큰 치수 안정성과 기계적 견고성을 허용합니다.AD1000 라미네이트는 진동 응력을 견딜 수 있는 부드러운 재료로 간주되며 순수 세라믹 재료와 비교하여 제조 공정 중에 특별한 복잡한 처리나 취급이 필요하지 않습니다.
특징:
1. 높은 Dk가 10.2인 직조 유리 강화 PTFE/세라믹
2. 열전도율 0.81 W/mK
3. 구리 박리 강도가 높아 에칭 선폭이 더 얇아집니다.
4. 최저 삽입 손실
5. 더 큰 패널 크기 사용 가능
6. 0.03%의 낮은 흡습율
7. 우수한 CTE 값으로 인한 높은 신뢰성의 세라믹 부품 부착 및 PTH 신뢰성
일반적인 애플리케이션:
1. 항공기 충돌 방지 시스템(TCAS)
2. 지상 기반 레이더 감시 시스템
3. 저잡음 증폭기(LNA)
4. 소형 회로 및 패치 안테나
5. 전력 증폭기(PA)
6. 레이더 모듈 및 매니폴드
7. X-Band 이하
당사의 PCB 기능(AD1000)
| 기판 재료: | 짠 유리 강화 PTFE/세라믹 충전 |
| 지정: | AD1000년 |
| 유전 상수: | 10.2 |
| 소산 계수 | 0.0023 10GHz |
| 레이어 수: | 양면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| 기판 두께: | 6밀(0.1524mm), 10.5밀(0.2667mm), 15밀(0.381mm), 20밀(0.508mm), 25밀(0.635mm), 30밀(0.762mm), 50밀(1.27mm), 59밀(1.499mm), 125밀 ( 3.175mm ), 127mil(3.226mm ) |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 블루, 옐로우, 레드 등 |
| 표면 마무리: | 벌거 벗은 구리, HASL, ENIG, 침수은, 침수 주석, OSP 등 |
왜 우리를 선택 했습니까?
1. 엔지니어링 설계는 생산 전 단계에서 발생하는 문제를 방지합니다.
2. ISO9001, ISO14001, ISO13485, UL 인증 제조 공장;
3. AOI 검사
4. 정시 배송률 98% 이상인 정시 배송
5. 16000㎡ 작업장;
6. 월 30000㎡ 출력 능력;
7. 매월 8000 종류의 PCB;
8. 빠른 CADCAM 검사 및 무료 PCB 견적;
9. 18년 이상의 PCB 경험;
10. 고객 불만 비율: <1%
기타 사용 가능한 고주파 PCB
로저스 RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 등
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC 등
로저스 TMM4, TMM10, 카파 438 등
PTFE F4B DK2.2, DK2.65
타코닉 TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, RF-35A2, RF-45, TRF-45, TLF -35, RF-60A, RF-60TC 등
AD450, AD600, TC350 등
|
|
