3천만AD1000년 고주파 PCB 양면 RF PCB DK 10.2 PWB몰입금
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
간략한 소개

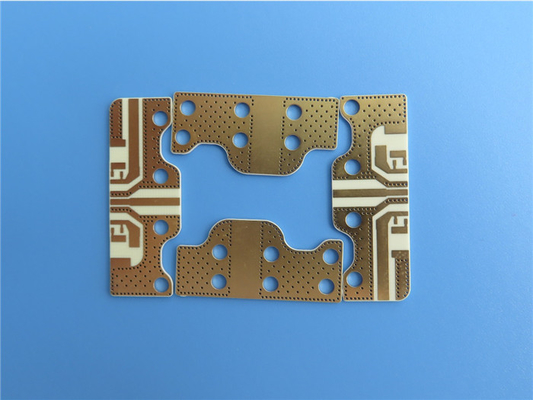

이 유형의 침지 금 RF PCB는 AD1000 소재인 PTFE/Woven Fiberglass/Ceramic Filled Laminate로 만들어집니다.회로 기판은 완성된 1온스 구리가 있는 이중 레이어입니다.솔더 마스크와 실크스크린이 없습니다.두 층 모두 공기에 완전히 노출됩니다.두께는 0.8mm이며 50개의 보드가 진공 포장되어 배송됩니다.
전형적인신청:
1. 항공기 충돌 방지 시스템(TCAS)
2. 지상 기반 레이더 감시 시스템
3. 저잡음 증폭기(LNA)
4. 소형 회로 및 패치 안테나
5. 전력 증폭기(PA)
6. 레이더 모듈 및 매니폴드
7. X-Band 이하
PCB 사양
| PCB 크기 | 42 x 25mm=1up |
| 보드 유형 | 양면 PCB |
| 레이어 수 | 2개의 층 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 아니 |
| 레이어 스택업 | 구리 ------- 17um(0.5 oz)+플레이트 상단 레이어 |
| AD1000 0.762mm | |
| 구리 ------- 17um(0.5 oz) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 10밀 / 10밀 |
| 최소/최대 구멍: | 0.3mm / 3.0mm |
| 다른 구멍의 수: | 2 |
| 드릴 구멍의 수: | 115 |
| 가공된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 아니요 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | AD1000 0.762mm |
| 최종 호일 외부: | 1.0온스 |
| 최종 호일 내부: | 해당 없음 |
| PCB의 최종 높이: | 0.8mm ±0.1 |
| 도금 및 코팅 | |
| 표면 마감 | 이머전 골드, 52% |
| 솔더 마스크 적용 대상: | 해당 없음 |
| 솔더 마스크 색상: | 해당 없음 |
| 솔더 마스크 유형: | 해당 없음 |
| 컨투어/커팅 | 라우팅 |
| 마킹 | |
| 구성요소 범례의 측면 | 해당 없음 |
| 구성요소 범례의 색상 | 해당 없음 |
| 제조업체 이름 또는 로고: | 해당 없음 |
| 을 통해 | 도금 관통 구멍(PTH), 최소 크기 0.3mm. |
| 가연성 등급 | 94V-0 |
| 치수 공차 | |
| 개략 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 테스트 | 선적 전 100% 전기 테스트 |
| 제공할 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
기타 사용 가능한 RFPCB 중재료
FR-4 Tg>135, 고 Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A 등)
로저스 RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 등
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC 등
로저스 TMM4, TMM10, 카파 438 등
PTFE F4B DK2.2, DK2.65
타코닉 TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, RF-35, RF-35A2, TLF-35, RF -60A, RF-60TC, RF-45, TRF-45 등
AD450, AD600, AD1000, TC350 등
금속 코어 PCB, 1W/MK-3W/MK 소재
유연한 PCB
메그트론 6(M6) R-5775G
우리의PCB서비스
PCB 프로토타입
대량 생산
단면 PCB
양면 PCB
최대 32층의 다층 PCB
무거운 구리 PCB
하이브리드 PCB
임피던스 제어 PCB
패드 PCB를 통해
볼 그리드 어레이(BGA) PCB
PCB를 통한 블라인드
카운터싱크 구멍, 절반 구멍, 압입 구멍
빠른 처리(QTA) 배송
최소 주문 수량(MOQ) 없음
Door to Door 배송 서비스
능력
매달 2500-3000 종류.
서비스 가능 지역
북미, 오세아니아, 동남아시아, 동유럽, 아프리카, 라틴 아메리카, 서부 및 남부 유럽, 북유럽, 중앙 및 남아시아, 중동.
듀얼 레이어 PTH PCB의 제조 공정
침지 금 및 HASL PCB는 다음 단계로 진행됩니다. (1).재료 절단 --> (2).드릴링 --> (3).PTH --> (4).드라이 필름(회로) --> (5).패턴 도금 --> (6).에칭 --> (7).솔더 마스크 --> (8).실크스크린 --> (9).표면 마감 --> (10).프로필 윤곽 --> (11).V 홈 --> (12).전기 테스트 --> (13).포장 -->(14).배달
시제품, 소량 배치 및 대량 생산을 제공할 수 있습니다.문의 사항이 있으시면 언제든지 문의해 주십시오.
|
|
