5.0mm 고주파 인쇄 회로 기판 대안 높은 DK RF PCB

5.0mm 고주파 인쇄 회로 기판 대안 높은 DK RF PCB

모크: 1개
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 일로 일합니다
지불 방법: 전신환
공급 능력: 한달에 5000PCS
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-184.V1.0
원료:
TP-1/2 5.0mm
레이어 총수:
2개의 층
PCB 두께:
5.1mm ±0.12
PCB 사이즈:
50 x 61mm=1위
솔더 마스크:
검은색
구리 중량:
1oZ
표면 마감:
HASL은 자유로와서 이릅니다
강조하다:

5.0mm 인쇄 회로 기판

,

높은 DK RF PCB 기판

,

양면 RF PCB 기판

제품 설명



50.0mm TP-1/2 높은 주파수인쇄 회로 보드 대안높은DKRFPCB

(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)



일반 설명

이것은 Wangling의 TP-1/2 기판 (DK 10.0) 에 구축 된 마이크로 웨브 PCB의 일종입니다. 5.0mm 라미네이트에 구축 된 이중 계층입니다.표면 마스크와 함께 뜨거운 공기 용접 수준 (HASL). 두 층 모두 1 온스 구리 완공. 보드는 제공 된 게르버 데이터를 사용하여 IPC 6012 클래스 2에 따라 제조됩니다. 20 보드마다 출하에 포장됩니다.



PCB 사양

PCB 크기 50 x 61mm=1위
보드 타입 2면 PCB
계층 수 2층
표면 장착 부품
구멍 구성 요소 를 통해 아니
레이어 스택 구리 ------- 17um ((0.5 온스) + 판 TOP 층
TP-1/2 5.0mm
구리 ------- 17um ((0.5 온스) + 판 BOT 레이어
기술
최소한의 흔적과 공간: 197 밀리 / 118 밀리
최소 / 최대 구멍: 20.0mm / 6.0mm
다른 구멍의 수: 2
굴착 구멍 수: 8
밀링된 슬롯의 수: 0
내부 절단자 수: 0
임페던스 제어: 아니
골드 손가락 번호: 0
보드 소재
유리 에포시: TP-1/2 5.0mm, DK 10.0
최종 포일 외부: 10.0온스
최종 포일 내부: 제1호
PCB의 최종 높이: 5.1mm ±0.12
접착 및 코팅
표면 마감 HASL 납 없는
용접 마스크는 다음을 적용합니다. 상층
솔더 마스크 색상: 검은색
용접 마스크 종류: LPI
컨투어/컷 로팅
표기
컴포넌트 레전드의 측면 제1호
부품 레전드 색상 제1호
제조업체의 이름 또는 로고: 제1호
VIA 구멍 (PTH) 을 뚫고 덮고, 최소 크기는 2.0mm입니다.
발화성 등급 94V-0
차원 허용
오프라인 차원: 0.0059"
판 접착: 0.0029"
굴착 용도: 0.002"
테스트 100% 전기 테스트 배송 전
제공 될 예술 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 영역 전 세계적으로, 전 세계적으로.

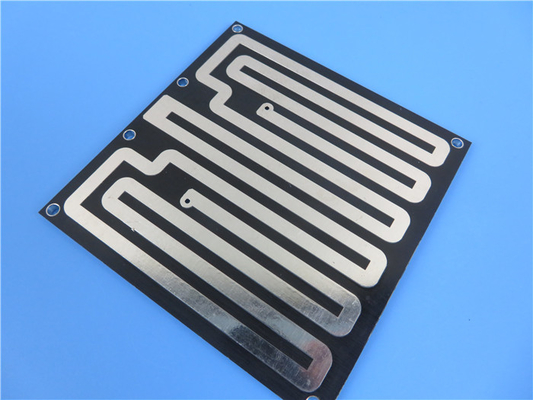

5.0mm 고주파 인쇄 회로 기판 대안 높은 DK RF PCB 0



이 재료의 일반적인 응용 분야는 항공기 충돌 방지 시스템, GPS 안테나, 마이크로 스트립 패치 안테나, 수동 부품 및 위성 부품입니다.



TP-1/2의 전형적 값

이름 시험 조건 단위 가치
밀도 정상 상태 g/cm3 10.0~2.9
수분 흡수 20±2의 증류 물에 담그면°C24시간 동안 % ≤0.02
껍질 강도 정상 상태 N/cm ≥6
습도와 온도가 번갈아지는 환경에서: N/cm ≥4
작동 온도 고저온도 캐비닛 °C -100+150(처리 온도는 200 °C를 넘지 않아야 합니다.°C)
열전도성 -55~288°C W /m /k 0.6
CTE 온도 상승 96°C시간당   < 6×10-5
축소 요인 끓는 물에 2시간 % 0.0004
표면 저항성 500V DC 정상 상태 M.Ω ≥1×107
500V DC 일정한 습도와 온도 M.Ω ≥1×105
부피 저항성 정상 상태 MΩ.cm ≥1×109
일정한 습도와 온도   ≥1×106
표면 다이 일렉트릭 강도 정상 상태 Kv/mm ≥ 15
일정한 습도와 온도   ≥ 12
다이 일렉트릭 상수 10GHz εr 36, 9.6, 10.2, 10.5, 11, 16, 20, 22(±2%)(DK는 사용자 정의 될 수 있습니다)
분산 요인 10GHz Tgδ(εr 3-11) ≤1×10-3
Tgδ(εr 12-22) ≤1.5×10-3



다른 사용 가능한 고주파 물질

로저스 RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 등



로저 RT/더로이드 5880, RT/더로이드 5870, RT/더로이드 6002, RT/더로이드 6010, RT/더로이드 6035HTC 등



로저스 TMM4, TMM10, 카파 438 등



PTFE F4B DK22DK265



타코닉 TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, TLF-35, RF-60A, RF-60TC, RF-35, RF-35A2, RF-45, TRF-45, RF-10 등



AD450, AD600, AD1000, TC350 등



5.0mm 고주파 인쇄 회로 기판 대안 높은 DK RF PCB 1
