| 모크: | 1개 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | 전신환 |
| 공급 능력: | 한달에 5000PCS |

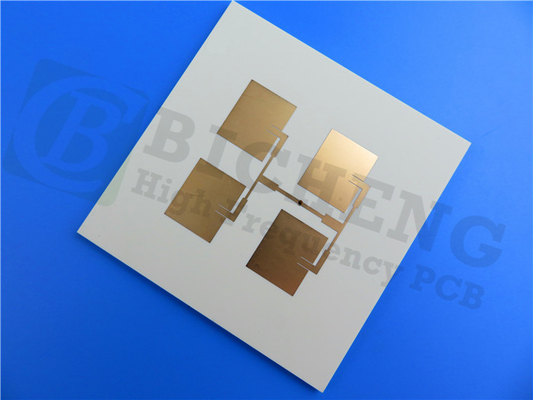

RO4533 안테나 고주파 PCB 60 밀리리터 로저스 4533 이중 레이어 침지 금 회로판
(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
일반 설명
이것은 일종의 비용 성능인 로저스 RO4533에 구축된 일종의 양면 배밀도 디스켓 고주파 PCB고 안테나 학년 박판 제품입니다. 그것은 완성된 1 온스 구리와 60 밀리리터(1.524mm) 핵심에 있지 않으며, 양쪽에 어떤 솔더 마스크. 침지 금은 바이아스로 최상위 계층과 바닥층에 있습니다. 이사회는 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 모든 25 사회는 출하를 위해 싸여집니다.
PCB 상술
| PCB 사이즈 | 55 Ｘ 92mm=1up |
| 보드형 | 두배는 PCB를 측면을 댔습니다 |
| 층수 | 2 층 |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 부정 |
| 레이어 적층 | 구리 ------- 17 um (0.5 온스) +plate 최상위 계층 |
| 로저스 RO4533 1.524 밀리미터 | |
| 구리 ------- 17 um (0.5 온스) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적과 공간 : | 10 밀리리터 / 10 밀리리터 |
| 최소 / 최대 홀 : | 0.3 밀리미터 / 4.0 밀리미터 |
| 다른 홀의 숫자 : | 3 |
| 보오링공의 수 : | 159 |
| 분쇄 슬롯의 수 : | 1 |
| 내부 컷 아웃의 수 : | 2 |
| 임피던스 제어 : | 부정 |
| 골드 핑거의 수 : | 0 |
| 판재 | |
| 유리 에폭시 : | 로저스 RO4533 1.524 밀리미터 |
| 마지막 포일 외부 : | 1.0 온스 |
| 마지막 포일 내부의 : | 이용 불가능 |
| PCB의 최종 높이 : | 1.6 밀리미터 ±0.16 |
| 도금과 코팅 | |
| 표면가공도 | 침지 금, 91% |
| 솔더 마스크는 다음에 적용됩니다 : | 이용 불가능 |
| 솔더 마스크 색 : | 이용 불가능 |
| 솔더 마스크 타입 : | 이용 불가능 |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 이용 불가능 |
| 성분 전설의 컬러 | 이용 불가능 |
| 제조사 이름 또는 로고 : | 이용 불가능 |
| 를 통해 | 도금된 철저한 홀(PTH), 최소 0.3 사이즈 밀리미터. |
| FLAMIBILITY 평가 | 94V-0 |
| 치수 허용치 | |
| 외형치수 : | 0.0059" |
| 이사회 도금 : | 0.0029" |
| 드릴 허용한도 : | 0.002" |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
전형적인 애플리케이션 :
1. 셀룰러 인프라스트럭처 기지국 안테나
2. 와이맥스 안테나 네트워크
우리의 장점
1.ISO9001, ISO14001, IATF16949, ISO13485, UL은 증명했습니다 ;
2.18+ 년의 고주파 PCB 경험 보다 더 ;
3.소량 명령이 이용 가능할 것을 어떤 MOQ도 요구하지 않았습니다 ;
4.우리는 열정, 원칙, 책임과 솔직함 로 이루어진 팀입니다 ;
5.시간에 맞게 배달 : >98%, 고객 불만 요금 : <1>
6.16000㎡ 워크샵, 달 30000㎡ 출력과 8000개 종류의 PCB는 한 달입니다 ;
7.강력한 PCB 능력은 당신의 연구 개발, 판매와 마케팅을 지원합니다 ;
8.IPC는 2 / IPC 등급 3을 분류합니다
표준치 (RO4533, RO4534, RO4535)
| 특성 | 표준치 | 방향 | 유닛 | 상태 | 검사 방법 | ||
| RO4533 | RO4534 | RO4535 | |||||
| 유전체 상수, 소포체 절차 | 3.3 ± 0.08 3.3 ± 0.08 | 3.4 ± 0.08 3.4 ± 0.08 | 3.44 ± 0.08 | Ｚ | - | 10 GHz/23C 2.5 기가헤르츠 | IPC-TM-650,2.5.5.5 |
| 흩어지기 인자 | 0.002 | 0.0022 | 0.0032 | Ｚ | - | 2.5 GHz/23C | IPC-TM-650, 2.5.5.5 |
| 0.0025 | 0.0027 | 0.0037 | 10 GHz/23C | ||||
| (전형적인) PIM | -157 | -157 | -157 | - | dBc | 반영된 43 데이터 베이스 관리 프로그램은 톤을 쓸었습니다 | 서밋체크 1900b PIM 분석기 |
| 절연 내력 | >500 | >500 | >500 | Ｚ | V/mil | 0.51 밀리미터 | IPC-TM-650, 2.5.6.2 |
| 치수 안정성 | <0> | <0> | <0> | X,Y | 밀리미터 / Ｍ (mils/inch) | 부식 뒤에 | IPC-TM-650, 2.4.39A |
| 열 팽창율 | 13 | 11 | 16 | Ｘ | ppm/C | -55 내지 288C | IPC-TM-650, 2.4.41 |
| 11 | 14 | 17 | Ｙ | ||||
| 37 | 46 | 50 | Ｚ | ||||
| 열전도율 | 0.6 | 0.6 | 0.6 | - | W/(m.K) | 80C | ASTM C518 |
| 수분 흡수 | 0.02 | 0.06 | 0.09 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | >280 | >280 | - | Ｃ TMA | A | IPC-TM-650, 2.4.24.3 |
| 비중 | 1.8 | 1.8 | 1.9 | - | gm/cm3 | - | ASTM D792 |
| 구리 박리 강도 | 6.9 (1.2) 6.9 (1.2) | 6.3 (1.1) 6.3 (1.1) | 5.1 (0.9) 5.1 (0.9) | - | (N/mm)의 파운드 / | 1 온스. EDC 포스트 땜납 부유물 | IPC-TM-650, 2.4.8 |
| 인화성 | 비 FR | 비 FR | V-0 | - | - | - | UL 94 |
| 적합한 무연 처리 | 예 | 예 | 예 | - | - | - | - |
|
|
