| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | 전신환 |
| 공급 능력: | 한달에 5000PCS |

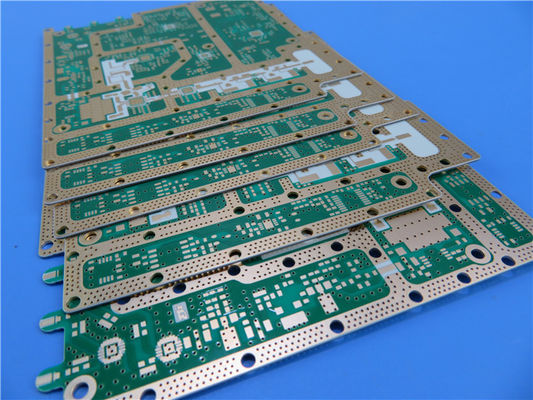

침지 금으로 RO4534 고주파 프린터 배선 기판 이중 레이어 20 밀리리터 0.508 밀리미터를 성교합니다
(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
일반 설명
이것은 1 온스 구리로 끝나는 0.5 온스 구리를 시작하면서, 20 밀리리터 기판으로 로저스 RO4534에 구축되는 일종의 안테나 고주파 PCB입니다. 그것은 넓은 4 밀리리터와 세선과 0.2 밀리미터 지름과 미세 바이어스를 포함합니다. 패드 위의 표면가공도는 0.05 마이크론 금, 녹색 솔더 마스크와 침지 금이고 하얀 실크 스트린 전설입니다. 그것 IPC 등급 2에 따라서 제조된 두배 층 보드와 모든 50 조각들인 것은 진공포장 출하를 위해.
PCB 상술
| PCB 사이즈 | 88 Ｘ 98mm=1up |
| 보드형 | 두배는 PCB를 측면을 댔습니다 |
| 층수 | 2 층 |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 부정 |
| 레이어 적층 | 구리 ------- 17 um (0.5 온스) +plate 최상위 계층 |
| 로저스 RO4534 0.508 밀리미터 | |
| 구리 ------- 17 um (0.5 온스) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적과 공간 : | 4 밀리리터 / 4 밀리리터 |
| 최소 / 최대 홀 : | 0.2 밀리미터 / 3.5 밀리미터 |
| 다른 홀의 숫자 : | 12 |
| 보오링공의 수 : | 895 |
| 분쇄 슬롯의 수 : | 2 |
| 내부 컷 아웃의 수 : | 3 |
| 임피던스 제어 : | 부정 |
| 골드 핑거의 수 : | 0 |
| 판재 | |
| 유리 에폭시 : | 로저스 RO4534 0.508 밀리미터 |
| 마지막 포일 외부 : | 1.0 온스 |
| 마지막 포일 내부의 : | 이용 불가능 |
| PCB의 최종 높이 : | 0.6 밀리미터 ±0.1 |
| 도금과 코팅 | |
| 표면가공도 | 침지 금, 35% |
| 솔더 마스크는 다음에 적용됩니다 : | 양쪽 |
| 솔더 마스크 색 : | 그린 |
| 솔더 마스크 타입 : | LPI |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 컴포넌트 면 |
| 성분 전설의 컬러 | 백색 |
| 제조사 이름 또는 로고 : | 이용 불가능 |
| 를 통해 | 도금된 철저한 홀(PTH), 최소 0.2 사이즈 밀리미터. |
| FLAMIBILITY 평가 | 94V-0 |
| 치수 허용치 | |
| 외형치수 : | 0.0059" |
| 이사회 도금 : | 0.0029" |
| 드릴 허용한도 : | 0.002" |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
우리의 PCB 역량(2022)
| 레이어 총수 | 1-32 |
| 기판 물질 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT / 두리오디 5880 ; RT / 두리오디 5870, RT / 두리오디 6002, RT / 듀로이드 6010, RT / 듀로이드 6035HTC ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, 캅파 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5 ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD450, AD600, AD1000, TC350 ; 넬코 N4000, N9350, N9240 ; FR-4 (높은 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 기타 등등), FR-4 높CTI>600V ; 폴리이미드, PET ; 금속 코어 기타 등등. |
| 최대 크기 | 비행 시험 : 900*600mm, 정착물 테스트 460*380mm, 어떤 테스트 1100*600mm |
| 이사회 개요 허용한도 | ±0.0059 " (0.15mm) |
| PCB 두께 | 0.0157 - 0.3937 (0.40mm--10.00 밀리미터) |
| 두께 허용한도(T≥0.8mm) | ±8% |
| 두께 허용한도(t<0.8mm) | ±10% |
| 단열재 층 두께 | 0.00295 - 0.1969 (0.075mm--5.00 밀리미터) |
| 최소 트랙 | 0.003 " (0.075mm) |
| 최소 공간 | 0.003 " (0.075mm) |
| 외부 구리 두께 | 35 um--420 um (1oz-12oz) |
| 안쪽 구리 두께 | 17 um--350 um (0.5oz - 10 온스) |
| (기계적인) 보오링공 | 0.0059 - 0.25 (0.15mm--6.35 밀리미터) |
| (기계적인) 끝난 홀 | 0.0039 -0.248 (0.10mm--6.30 밀리미터) |
| DiameterTolerance(Mechanical) | 0.00295 " (0.075mm) |
| (기계적인) 등록 | 0.00197 " (0.05mm) |
| 종횡비 | 12:1 |
| 솔더 마스크 타입 | LPI |
| 민 솔더 마스크 다리 | 0.00315 " (0.08mm) |
| 민 솔더 마스크 제거 | 0.00197 " (0.05mm) |
| 지름 를 경유하는 플러그 | 0.0098 - 0.0236 (0.25mm--0.60 밀리미터) |
| 임피던스 허용 오차 제어 | ±10% |
| 표면가공도 | HASL, HASL LF, ENIG, 침적식 주석, 이머젼 실버, OSP, 골드 핑거, 순금 도금된 기타 등등. |
우리의 장점
1. 광범위한 고주파 물질, 로저스, 타코닉과 왕링 기타 등등 ;
2. 19+ 년의 고주파 PCB 경험 보다 더 ;
3. 작업 명령과 더불어 스트릭트 WIP 점검과 모니터링 ;
4. 16000㎡ 워크샵 ;
5. 달 당 30000㎡ 출력용량 ;
6. 달 당 8000개 종류의 PCB ;
7. 소량 명령은 이용 가능합니다 ;
8. ISO9001, ISO14001, IATF16949, ISO13485, UL은 증명했습니다 ;
9. IPC는 2 / IPC 등급 3을 분류합니다 ;
10. 시간에 맞게 배달 : >98%, 고객 불만 요금 : <1>
부록 : RO4534의 표준값
| 특성 | RO4534 | 방향 | 유닛 | 상태 | 검사 방법 |
| 유전체 상수, 소포체 절차 | 3.4 ± 0.08 3.4 ± 0.08 | Ｚ | - | 10 GHz/23C 2.5 기가헤르츠 | IPC-TM-650,2.5.5.5 |
| 흩어지기 인자 | 0.0022 | Ｚ | - | 2.5 GHz/23C | IPC-TM-650, 2.5.5.5 |
| 0.0027 | 10 GHz/23C | ||||
| (전형적인) PIM | -157 | - | dBc | 반영된 43 데이터 베이스 관리 프로그램은 톤을 쓸었습니다 | 서밋체크 1900b PIM 분석기 |
| 절연 내력 | >500 | Ｚ | V/mil | 0.51 밀리미터 | IPC-TM-650, 2.5.6.2 |
| 치수 안정성 | <0> | X,Y | 밀리미터 / Ｍ (mils/inch) | 부식 뒤에 | IPC-TM-650, 2.4.39A |
| 열 팽창율 | 11 | Ｘ | ppm/C | -55 내지 288C | IPC-TM-650, 2.4.41 |
| 14 | Ｙ | ||||
| 46 | Ｚ | ||||
| 열전도율 | 0.6 | - | W/(m.K) | 80C | ASTM C518 |
| 수분 흡수 | 0.06 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | - | Ｃ TMA | A | IPC-TM-650, 2.4.24.3 |
| 비중 | 1.8 | - | gm/cm3 | - | ASTM D792 |
| 구리 박리 강도 | 6.3 (1.1) 6.3 (1.1) | - | (N/mm)의 파운드 / | 1 온스. EDC 포스트 땜납 부유물 | IPC-TM-650, 2.4.8 |
| 인화성 | 비 FR | - | - | - | UL 94 |
| 적합한 무연 처리 | 예 | - | - | - | - |
|
|
