제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | RO4835 1.524 밀리미터 | 레이어 총수: | 2 층 |
|---|---|---|---|
| Pcb 두께: | 1.6 밀리미터 ±0.1 | PCB 사이즈: | 12 Ｘ 26mm=1up |
| 구리 중량: | 1 온스 | 표면가공도: | 침지 금 |
| 하이 라이트: | 이중 레이어 RF 인쇄 회로 보드,1.524 밀리미터 RF 회로판,로저스 고주파 회로판 |
||

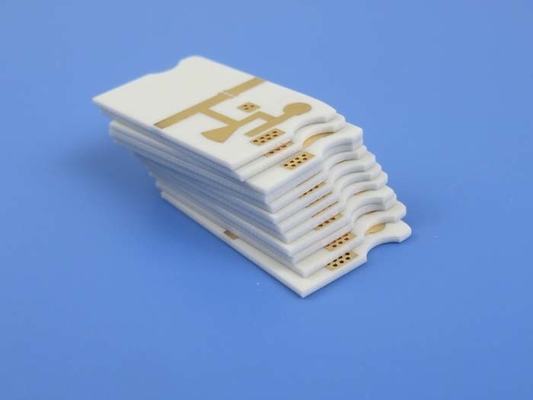

침지 금과 RO4835 고주파 PCB 이중 레이어 60 밀리리터 1.524 밀리미터 로저스 4835 PCB
(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
일반 설명
이것은 RO4835 박판 제품에 구축된 일종의 로저스 고주파 PCB, 윗쪽 위의 신호층과 이중 레이어, 하단측 위의 차폐층입니다. 그것은 침지 금, 어떤 솔더 마스크 또는 실크 스트린으로 도금되지 않습니다. 그것은 60 밀리리터 기판, 0.5 온스 구리 개시를 사용하여 제조됩니다. 이사회는 IPC 등급 II 기준에 따라서 제조됩니다. 이사회의 모두는 전기적인 100%가 출하 전에 시험을 받았다는 것 입니다.
PCB 상술
| PCB 사이즈 | 12 Ｘ 26mm=1up |
| 보드형 | 두배는 PCB를 측면을 댔습니다 |
| 층수 | 2 층 |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 부정 |
| 레이어 적층 | 구리 ------- 17 um (0.5 온스) +plate 최상위 계층 |
| RO4835 1.524 밀리미터 | |
| 구리 ------- 17 um (0.5 온스) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적과 공간 : | 110 밀리리터 / 110 밀리리터 |
| 최소 / 최대 홀 : | 1.0 밀리미터 / 1.0 밀리미터 |
| 다른 홀의 숫자 : | 1 |
| 보오링공의 수 : | 10 |
| 분쇄 슬롯의 수 : | 0 |
| 내부 컷 아웃의 수 : | 0 |
| 임피던스 제어 : | 부정 |
| 골드 핑거의 수 : | 0 |
| 판재 | |
| 유리 에폭시 : | RO4835 1.524 밀리미터 |
| 마지막 포일 외부 : | 1.0 온스 |
| 마지막 포일 내부의 : | 이용 불가능 |
| PCB의 최종 높이 : | 1.6 밀리미터 ±0.1 |
| 도금과 코팅 | |
| 표면가공도 | 침지 금, 86.2% |
| 솔더 마스크는 다음에 적용됩니다 : | 이용 불가능 |
| 솔더 마스크 색 : | 이용 불가능 |
| 솔더 마스크 타입 : | 이용 불가능 |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 이용 불가능 |
| 성분 전설의 컬러 | 이용 불가능 |
| 제조사 이름 또는 로고 : | 이용 불가능 |
| 를 통해 | 도금된 철저한 홀(PTH), 최소 1.0 사이즈 밀리미터. |
| FLAMIBILITY 평가 | 94V-0 |
| 치수 허용치 | |
| 외형치수 : | 0.0059" |
| 이사회 도금 : | 0.0029" |
| 드릴 허용한도 : | 0.002" |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
특징과 혜택
1. 의미 심장하게 개선 내 산화성은 전형적 열경화성 마이크로파 재료와 비교했으며, 그것이 성능 민감한, 다량살포를 위해 설계됩니다.
2. 저손실은 특히 자동차 애플리케이션에 이상적인 더 높은 동작 주파수와 적용을 허용하는 우수한 전기성능을 나타냅니다.
3. 단단한 유전체 상수 허용한도는 제어된 임피던스 전송 라인의 결과가 됩니다
4. 어떤 물집이 생기게 또는 디라미네이션의 무연 처리 적합한 결과
5. 낮은 Z축 확대는 믿을 만한 도금 스루홀의 결과가 됩니다
6. 낮은 평면내부 전개 계수는 회로공정 온도의 전체 범위 위에서 스테이블로 남아 있습니다
7. CAF 반대자
전형적인 애플리케이션은 자동차 레이더고 센서, 2 지점간 방식 전자 레인지, 단계적으로 시행되는 전력 증폭기입니다 - 배열 레이다와 RF 부품.
우리의 PCB 역량 (2022년)
| 매개 변수 | 가치 |
| 레이어 총수 | 1-32 |
| 기판 물질 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT / 두리오디 5880 ; RT / 두리오디 5870, RT / 두리오디 6002, RT / 듀로이드 6010, RT / 듀로이드 6035HTC ; RT / 듀로이드 5880LZ ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, 캅파 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5, TLY-5Z ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350 ; TC600 ; 넬코 N4000, N9350, N9240 ; FR-4 (높은 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 기타 등등), FR-4 높CTI>600V ; 폴리이미드, PET ; 금속 코어 기타 등등. |
| 최대 크기 | 비행 시험 : 900*600mm, 정착물 테스트 460*380mm, 어떤 테스트 1100*600mm |
| 이사회 개요 허용한도 | ±0.0059 " (0.15mm) |
| PCB 두께 | 0.0157 - 0.3937 (0.40mm--10.00 밀리미터) |
| 두께 허용한도(T≥0.8mm) | ±8% |
| 두께 허용한도(t<0.8mm) | ±10% |
| 단열재 층 두께 | 0.00295 - 0.1969 (0.075mm--5.00 밀리미터) |
| 최소 트랙 | 0.003 " (0.075mm) |
| 최소 공간 | 0.003 " (0.075mm) |
| 외부 구리 두께 | 35 um--350 um (1oz-10oz) |
| 안쪽 구리 두께 | 17 um--350 um (0.5oz - 10 온스) |
| (기계적인) 보오링공 | 0.0079 - 0.25 (0.2mm--6.35 밀리미터) |
| (기계적인) 끝난 홀 | 0.0039 -0.248 (0.10mm--6.30 밀리미터) |
| DiameterTolerance(Mechanical) | 0.00295 " (0.075mm) |
| (기계적인) 등록 | 0.00197 " (0.05mm) |
| 종횡비 | 12:1 |
| 솔더 마스크 타입 | LPI |
| 민 솔더 마스크 다리 | 0.00315 " (0.08mm) |
| 민 솔더 마스크 제거 | 0.00197 " (0.05mm) |
| 지름 를 경유하는 플러그 | 0.0098 - 0.0236 (0.25mm--0.60 밀리미터) |
| 임피던스 허용 오차 제어 | ±10% |
| 표면가공도 | HASL, HASL LF, ENIG, 침적식 주석, 이머젼 실버, OSP, 골드 핑거, 순금 도금된 기타 등등. |
