제품 상세 정보:
|
| 기본 재료: | RO4835 1.524 밀리미터 | 레이어 수: | 이층 |
|---|---|---|---|
| PCB 두께: | 1.6 밀리미터 ±0.1 | PCB 크기: | 12 Ｘ 26mm=1up |
| 구리 무게: | 한 온스 | 표면 마감: | 이머젼 골드 |
| 강조하다: | 이중 레이어는 RF PCB 보드를 성교합니다,고주파 전자 레인지 PCB 보드,1.524 밀리미터 RF 회로판 |
||

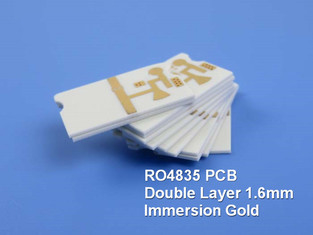

RO4835 고주파 PCB 이중층 60mil 1.524mm 로저스 4835 PCB Immersion Gold
(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)
일반 설명
이것은 RO4835 라미네이트로 만들어진 로저스 고주파 PCB의 일종입니다. 상단에는 신호층이 있고, 아래쪽에는 보호층이 있습니다.용접 마스크나 실크 스크린이 없습니다.. 60ml 기판, 0.5oz 구리를 사용하여 제조됩니다. 보드는 IPC 클래스 II 표준에 따라 제조됩니다. 모든 보드는 배송 전에 100% 전기 테스트됩니다.
PCB 사양
| PCB 크기 | 12 x 26mm=1위 |
| 보드 타입 | 2면 PCB |
| 계층 수 | 2층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 아니 |
| 레이어 스택 | 구리 ------- 17um ((0.5 온스) + 판 TOP 층 |
| RO4835 1.524mm | |
| 구리 ------- 17um ((0.5 온스) + 판 BOT 레이어 | |
| 기술 | |
| 최소한의 흔적과 공간: | 110 밀리 / 110 밀리 |
| 최소 / 최대 구멍: | 10.0mm / 1.0mm |
| 다른 구멍의 수: | 1 |
| 굴착 구멍 수: | 10 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | 0 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | RO4835 1.524mm |
| 최종 포일 외부: | 10.0온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 1.6mm ±01 |
| 접착 및 코팅 | |
| 표면 마감 | 몰입 금, 86.2% |
| 용접 마스크는 다음을 적용합니다. | 제1호 |
| 솔더 마스크 색상: | 제1호 |
| 용접 마스크 종류: | 제1호 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 제1호 |
| 부품 레전드 색상 | 제1호 |
| 제조업체의 이름 또는 로고: | 제1호 |
| VIA | 구멍 (PTH) 을 뚫고 장착된 최소 크기는 1.0mm입니다. |
| 발화성 등급 | 94V-0 |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
우리 에 관한 것
우리는 중국 첸젠에 있는 높은 주파수 PCB 공급자와 수출업자입니다.마이크로 스트립 라인 및 밴드 라인 회로, 밀리미터 파동 장비, 레이더 시스템, 디지털 라디오 주파수 안테나 및 다른 분야는 전세계에서 18 년 동안. 우리의 고주파 PCB는 주로 3 고주파 재료 브랜드에 구축됩니다:로저스 기업타코닉, ਵਾਂ글링, 다이렉트릭 상수는 2.2에서 10.2 등입니다.
또한 FR-4 회로 보드, 유연 회로 및 금속 코어 PCB를 프로토타입, 소규모 출력 및 대량 생산으로 구성합니다.우리는 또한 HDI와 같은 높은 부가가치 PCB 프로젝트를 적극적으로 연구하고 구축합니다, 빠른 턴, 임피던스 제어, 무거운 구리 및 백플레인 보드 등이 우리의 PCB 제품을 효과적인 연장 및 보완을 생성했습니다.그리고 저가에서 고가까지의 통합 제품 라인을 형성.
우리 의 장점
1ISO9001, ISO14001, ISO13485, UL 인증 제조 공장
2PCB 제조는 엄격하게 필요한 사양에 따라;
3프로토타입에서 대량 생산에 이르기까지 PCB 요구 사항을 충족합니다.
4모든 HDI PCB 층;
5. 16000m2 작업실; 8000 PCB의 종류 한 달에;
6빠른 CADCAM 검사와 무료 PCB 요약;
7지원 가능한 제품 첫 생산 비율: >99% 고객 불만 비율: <1%
819년 이상의 고주파 PCB 경험
9IPC 클래스 2 / IPC 클래스 3
10프로토타입 PCB 능력과 대량 생산 능력
우리 PCB 능력 (2022)
| 매개 변수 | 가치 |
| 계층 수 | 1-32 |
| 기판 재료 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC;RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5ZPTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (고위 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등), FR-4 고 CTI> 600V; 폴리마이드,PET금속 핵 등 |
| 최대 크기 | 비행 테스트: 900*600mm, 고정 테스트 460*380mm, 테스트가 없습니다 1100*600mm |
| 이사회 개요 용인 | ±0.0059" (0.15mm) |
| PCB 두께 | 00.0157" - 0.3937" (0.40mm--10.00mm) |
| 두께 허용 (T≥0.8mm) | ±8% |
| 두께 허용 (t<0.8mm) | ±10% |
| 단열층 두께 | 00.075mm-5.00mm |
| 최소 경로 | 0.003" (0.075mm) |
| 최소 공간 | 0.003" (0.075mm) |
| 외부 구리 두께 | 35μm~350μm (1oz~10oz) |
| 안쪽 구리 두께 | 17μm~350μm (0.5oz~10oz) |
| 뚫기 구멍 (기계) | 00.0079" - 0.25" (0.2mm-6.35mm) |
| 완성된 구멍 (기계) | 00.10mm-6.30mm) |
| 지름, 용도 (기계) | 00.075mm |
| 등록 (기계) | 00.05mm) |
| 측면 비율 | 12:1 |
| 솔더 마스크 타입 | LPI |
| 미인 솔더마스크 브릿지 | 0.00315" (0.08mm) |
| 소금 마스크의 마이너스 | 00.05mm) |
| 직경으로 연결 | 00.0098~0.0236~0.25mm~0.60mm |
| 임페던스 제어 허용 | ±10% |
| 표면 마감 | HASL,HASL LF,ENIG,이머션 틴,이머션 실버,OSP,골드 피거,순금 접착 등 |
