| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000PCS |

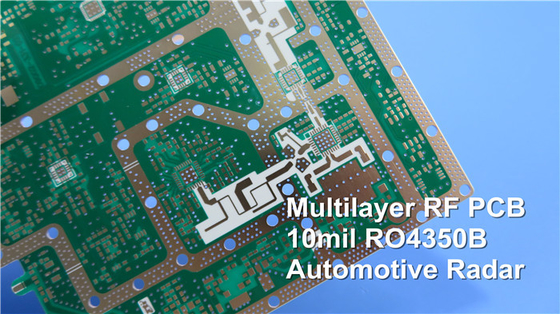

4mil rogers 4350 양면 RF 회로 기판
부품 번호 RO4350B의 탄화수소 세라믹 라미네이트는 향상된 고주파수 성능과 저렴한 회로 제조를 제공하기 위한 것입니다.작동 주파수가 500MHz 이상에 도달하면 설계자는 훨씬 적은 수의 라미네이트 중에서 선택할 수 있습니다.
Rogers 4350은 두께가 넓습니다.10mils, 20mils, 30mils 등과 같은 넓은 두께 범위는 다중 두께 설계에서 고객의 요구를 충족시킬 수 있습니다.
주요 응용 프로그램:
자동차 레이더 및 센서
셀룰러 기지국 안테나
직접 방송 위성
| RO4350B 일반 값 | |||||
| 재산 | RO4350B | 방향 | 단위 | 상태 | 시험 방법 |
| 유전 상수, ε프로세스 | 3.48±0.05 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 고정 스트립라인 | |
| 유전율,εDesign | 3.66 | 지 | 8 ~ 40GHz | 미분 위상 길이 방법 | |
| 소산 계수tan,δ | 0.0037 0.0031 |
지 | 10GHz/23℃ 2.5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | +50 | 지 | ppm/℃ | -50℃~150℃ | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.2×1010 | MΩ.cm | 조건 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항률 | 5.7x109 | MΩ | 조건 A | IPC-TM-650 2.5.17.1 | |
| 전기적 강도 | 31.2(780) | 지 | Kv/mm(v/밀) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 탄성률 | 16,767(2,432) 14,153(2,053) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 인장 강도 | 203(29.5) 130(18.9) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 굴곡강도 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0.5 | X,Y | mm/m (밀/인치) |
식각 후+E2/150℃ | IPC-TM-650 2.4.39A |
| 열팽창 계수 | 10 12 32 |
엑스 와이 지 |
ppm/℃ | -55℃~288℃ | IPC-TM-650 2.4.41 |
| TG | >280 | ℃ TMA | ㅏ | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| 열 전도성 | 0.69 | 월/월/확인 | 80℃ | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50℃ |
ASTM D 570 | |
| 밀도 | 1.86 | gm/센티미터삼 | 23℃ | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (플리) |
솔더 플로트 1 온스 후. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 가연성 | (삼)V-0 | UL 94 | |||
| 무연 프로세스 호환 가능 | 예 | ||||
|
|
