| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백 + 판지 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000pcs |

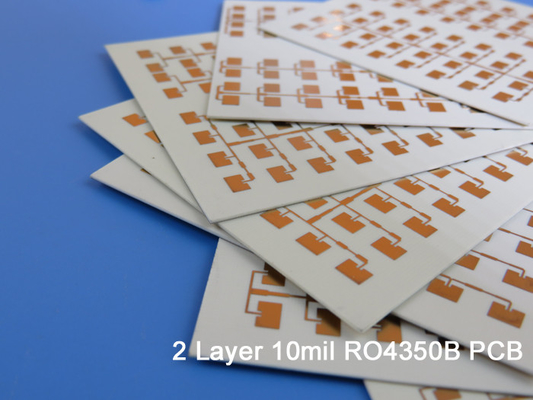

로저스 4350 PCB 10 밀리리터 두배는 고주파 회로판을 측면을 댔습니다
로저스 4350 고주파 PCB는 뛰어난 고주파 성능과 저렴하 다량살포를 제공하도록 설계되는 탄화수소 세라믹 적층물로 만들어집니다. 그들은 표준 에폭시 / 글라스 (FR-4) 절차를 사용하여 제조될 수 있는 PTFE가 아닙니다.
그것은 3.48의 유전체 상수, 10 기가헤르츠에 있는 0.0037의 흩어지기 인자를 가지고 있습니다. 저절연 허용한도와 저손실은 더 높은 동작 주파수와 응용을 허용합니다.
로지 4350 회로의 전개 계수는 우수한 차원 안정성을 나타내는 이사회를 허락하는 구리의 그것과 유사합니다. 그리고 그것은 >280' Ｃ의 Tg (536' Ｆ)을 가지고 있고 따라서 팽창 특성이 회로공정 온도의 전체 범위 위에서 안정적인 채로 남아 있습니다.
로저스 RO4350B PCB는 있었고 고출력 증폭기, 마이크로웨이브 전력 증폭기, 셀형 기지국 안테나 등에서 10년 이상을 수세스풀리를 사용했습니다.
| RO4350B 표준값 | |||||
| 특성 | RO4350B | 방향 | 유닛 | 상태 | 검사 방법 |
| 유전체 Constant,εProcess | 3.48±0.05 | Ｚ | 10 GHz/23C | IPC-TM-650 2.5.5.5 조여진 스트립라인 | |
| 유전체 Constant,εDesign | 3.66 | Ｚ | 8 내지 40 기가헤르츠 | 미분 위상 렝스법 | |
| 산재 Factortan,δ | 0.0037 0.0031 |
Ｚ | 10 GHz/23C 2.5 GHz/23C |
IPC-TM-650 2.5.5.5 | |
| ε의 열 상수 | +50 | Ｚ | ppm/C | -50Cto 150C | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.2 Ｘ 1010 | MΩ.cm | 냉각기 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항치 | 5.7 x109 | MΩ | 냉각기 A | IPC-TM-650 2.5.17.1 | |
| 전기 파괴 | 31.2(780) | Ｚ | Kv / 밀리미터 (Ｖ / 밀리리터) | 0.51 mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 탄성률 | 16,767(2,432) 14,153(2,053) |
Ｘ Ｙ |
MPa(ksi) | RT | ASTM Ｄ 638 |
| 인장 강도 | 203(29.5) 130(18.9) |
Ｘ Ｙ |
MPa(ksi) | RT | ASTM Ｄ 638 |
| 휨강도 | 255 (37) |
MPa (인상력 크기) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0> | X,Y | 밀리미터 / Ｍ (mil/inch) |
etch+E2/150C 뒤에 | IPC-TM-650 2.4.39A |
| 열 팽창율 | 10 12 32 |
Ｘ Ｙ Ｚ |
ppm/C | -55Cto288C | IPC-TM-650 2.4.41 |
| Tg | >280 | Ｃ TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | Ｃ TGA | ASTM Ｄ 3850 | ||
| 열전도율 | 0.69 | W/M/oK | 80C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48hrs 몰입 0.060 " 샘플 온도 50C |
ASTM Ｄ 570 | |
| 비중 | 1.86 | gm/cm3 | 23C | ASTM Ｄ 792 | |
| 구리 껍질 힘 | 0.88 (5.0) |
N/mm (플리) |
1 온스가 땜납 뒤에 표류합니다. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 인화성 | (3)V-0 | UL 94 | |||
| 적합한 무연 처리 | 예 | ||||
|
|
| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백 + 판지 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000pcs |
로저스 4350 PCB 10 밀리리터 두배는 고주파 회로판을 측면을 댔습니다
로저스 4350 고주파 PCB는 뛰어난 고주파 성능과 저렴하 다량살포를 제공하도록 설계되는 탄화수소 세라믹 적층물로 만들어집니다. 그들은 표준 에폭시 / 글라스 (FR-4) 절차를 사용하여 제조될 수 있는 PTFE가 아닙니다.
그것은 3.48의 유전체 상수, 10 기가헤르츠에 있는 0.0037의 흩어지기 인자를 가지고 있습니다. 저절연 허용한도와 저손실은 더 높은 동작 주파수와 응용을 허용합니다.
로지 4350 회로의 전개 계수는 우수한 차원 안정성을 나타내는 이사회를 허락하는 구리의 그것과 유사합니다. 그리고 그것은 >280' Ｃ의 Tg (536' Ｆ)을 가지고 있고 따라서 팽창 특성이 회로공정 온도의 전체 범위 위에서 안정적인 채로 남아 있습니다.
로저스 RO4350B PCB는 있었고 고출력 증폭기, 마이크로웨이브 전력 증폭기, 셀형 기지국 안테나 등에서 10년 이상을 수세스풀리를 사용했습니다.
| RO4350B 표준값 | |||||
| 특성 | RO4350B | 방향 | 유닛 | 상태 | 검사 방법 |
| 유전체 Constant,εProcess | 3.48±0.05 | Ｚ | 10 GHz/23C | IPC-TM-650 2.5.5.5 조여진 스트립라인 | |
| 유전체 Constant,εDesign | 3.66 | Ｚ | 8 내지 40 기가헤르츠 | 미분 위상 렝스법 | |
| 산재 Factortan,δ | 0.0037 0.0031 |
Ｚ | 10 GHz/23C 2.5 GHz/23C |
IPC-TM-650 2.5.5.5 | |
| ε의 열 상수 | +50 | Ｚ | ppm/C | -50Cto 150C | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.2 Ｘ 1010 | MΩ.cm | 냉각기 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항치 | 5.7 x109 | MΩ | 냉각기 A | IPC-TM-650 2.5.17.1 | |
| 전기 파괴 | 31.2(780) | Ｚ | Kv / 밀리미터 (Ｖ / 밀리리터) | 0.51 mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 탄성률 | 16,767(2,432) 14,153(2,053) |
Ｘ Ｙ |
MPa(ksi) | RT | ASTM Ｄ 638 |
| 인장 강도 | 203(29.5) 130(18.9) |
Ｘ Ｙ |
MPa(ksi) | RT | ASTM Ｄ 638 |
| 휨강도 | 255 (37) |
MPa (인상력 크기) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0> | X,Y | 밀리미터 / Ｍ (mil/inch) |
etch+E2/150C 뒤에 | IPC-TM-650 2.4.39A |
| 열 팽창율 | 10 12 32 |
Ｘ Ｙ Ｚ |
ppm/C | -55Cto288C | IPC-TM-650 2.4.41 |
| Tg | >280 | Ｃ TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | Ｃ TGA | ASTM Ｄ 3850 | ||
| 열전도율 | 0.69 | W/M/oK | 80C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48hrs 몰입 0.060 " 샘플 온도 50C |
ASTM Ｄ 570 | |
| 비중 | 1.86 | gm/cm3 | 23C | ASTM Ｄ 792 | |
| 구리 껍질 힘 | 0.88 (5.0) |
N/mm (플리) |
1 온스가 땜납 뒤에 표류합니다. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 인화성 | (3)V-0 | UL 94 | |||
| 적합한 무연 처리 | 예 | ||||
