PCB 재질: | 짠 유리 섬유 강화 PTFE 라미네이트 | 유전체 상수: | 2.3 |
---|---|---|---|
레이어 수: | 단면 PCB, 양면 PCB, 다층 PCB, 하이브리드 PCB | 유전체 두께: | 31mil(0.787mm), 93mil(2.286mm), 125mil(3.175mm) |
구리 무게: | 1oz(35µm), 2oz(70µm) | 표면가공도: | 침수 금, HASL, 침수은, 침수 주석, 베어 구리, OSP, 순금 도금 등 |
하이 라이트: | 길쌈된 섬유유리 마이크로파 PCB,PTFE 근거한 마이크로파 PCB,125mil Rogers PCB 널 |
로저스 디클래드 870 우븐 섬유 유리는 PTFE-기반을 둔 31 밀리리터 93 밀리리터 125 밀리리터 전자 레인지 PCB를 보강했습니다

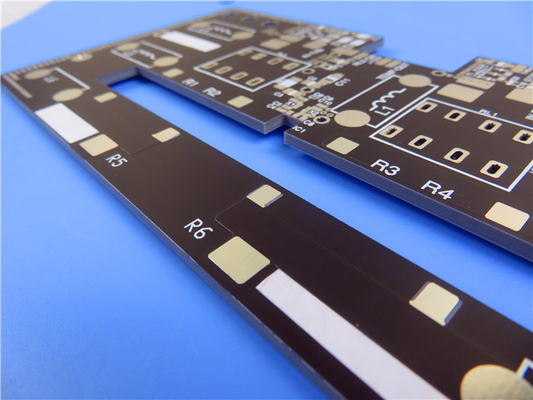

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
일반 설명
디클래드 870 박판 제품은 짜여집니다 인쇄 회로 기판 기층으로 사용하기 위해 섬유 / PTFE 복합 소재. 비슷한 유전체 상수의 짠 것이 아닌 섬유 유리 강화된 PTFE-기반을 둔 박판 제품과 비교하여, 디클래드 870에서 우븐 섬유 유리 보강은 더 큰 치수 안정성을 제공합니다.
디클래드 870 박판 제품은 우븐 섬유의 더 적은 플리에와 PTFE 내용의 더 높은 비율을 이용하여 디클래드 시리즈에서 다른 박판 제품으로서 더 낮은 유전체 상수 (Dk)와 흩어지기 인자를 비슷한 두께에서 제공합니다.
특징과 혜택
1. 10GHz와 1 마하즈에 있는 2.33의 유전체 상수
2. 10GHz에 있는.0013의 흩어지기 인자
3. PTFE 기반 복합체 중의 가장 낮은 수분 흡수
4. 간편한 설계 변화와 디자인의 확장성을 보증하는 넓은 주파수 범위 에 스테이블 Dk
5. 낮은 Dk는 더 낮은 삽입 손실을 위한 더 넓은 선 폭을 지원합니다
6. 구리는 X와 Y 축에서 CTE와 일치했습니다
7. TML, CVCM과 WVR의 우수한 탈가스 가치.
8. UL94-V0을 위한 요구조건을 충족시킵니다
우리의 PCB 역량 (DiClad 870)
PCB 역량 (DiClad 870) | |
PCB 재료 : | 우븐 섬유 유리 강화된 PTFE 박판 제품 |
선임 : | 디클래드 870 |
유전체 상수 : | 2.3 |
레이어 총수 : | 신라이지 측면 PCB, 이중의 측면을 가진 PCB, 다층 피씨비, 하이브리드 PCB |
유전체 두께 : | 31 밀리리터(0.787mm), 93 밀리리터 (2.286mm), 125 밀리리터 (3.175mm) |
구리 중량 : | 1 온스 (35um), 2 온스 (70um) |
PCB 사이즈 : | ≤400mm X 500 밀리미터 |
솔더 마스크 : | 녹색, 검은, 푸른, 빨간, 노란 기타 등등. |
표면가공도 : | 침지 금, HASL, 이머젼 실버, 침적식 주석, 나동선, OSP, 순금 도금된 기타 등등.. |
전형적인 애플리케이션
1. 상업적 위상 어레이 네트워크
2. 디지털 라디오 안테나
3. 필터, 연결기, 라이나스
4. 유도 시스템
5. 저손실 기지국 안테나
6. 레이더 피드 네트워크
우리의 장점
1. 광범위한 고주파 물질 : 로저스, 타코닉, 왕링, 이솔라, 성이이 기타 등등.
2. 16000㎡ 워크샵 ; 달 당 30000㎡ 출력용량 ; 달 당 8000개 종류의 PCB ;
3. ISO9001, ISO14001, ISO13485, UL은 공장을 제조하는 것 증명했습니다 ;
4. 빠른 CADCAM 점검과 무료 PCB 인용 ;
5. 20+ 수년간의 고주파 PCB가 경험한 것보다 더 ;
6. 다양화된 배송 방법 : 페덱스, DHL, TNT, EMS ;
7. 원형과 적은 실행 양을 위한 저비용인 어떤 MOQ ;
8. 시간에 맞게 배달 : >98% ; 고객 불만 요금 : <1>
부록 : 디클래드 870의 데이터 시트
특성 | 디클래드 870 | 상태 | 검사 방법 |
전기적 성질 | |||
10 기가헤르츠에 있는 유전체 상수 | 2.33 | C23/50 | IPC TM-650 2.5.5.5 |
1 마하즈에 있는 유전체 상수 | 2.33 | C23/50 | IPC TM-650 2.5.5.3 |
10 기가헤르츠에 있는 흩어지기 인자 | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
1 마하즈에 있는 흩어지기 인자 | 0.0009 | C23/50 | IPC TM-650 2.5.5.3 |
Er (ppm/' C)의 열 상수 | -161 | +140' C에 대한 -10' C | IPC TM-650 2.5.5.5 적합합니다 |
체적 저항률 (MΩ-cm) | 1.5 X 10시 9분 | C96/35/90 | IPC TM-650 2.5.17.1 |
표면 저항치 (MΩ) | 3.4 X 10시 7분 | C96/35/90 | IPC TM-650 2.5.17.1 |
내 아크성 | >180 | D48/50 | ASTM D-495 |
유전성 깨짐 (kV) | >45 | D48/50 | ASTM D-149 |
역학적 성질 | |||
인장 강도 (lbs.per 인치) | 14 | 열 응력 뒤에 | IPC TM-650 2.4.8 |
인장 탄성률 (인상력 크기) | 485(MD), 346(CD) | 한, 23' C | ASTM D-638 |
인장 강도 (인상력 크기) | 14.9(MD), 11.2 (CD) | 한, 23' C | ASTM D-882 |
압축률 (인상력 크기) | 327 | 한, 23' C | ASTM D-695 |
변형 계수 (인상력 크기) | 437 | 한, 23' C | ASTM D-790 |
열 속성 | |||
열 팽창율 (ppm/' C) x 축 Y 축 Z 축 | 17 29 217 | 100' C에 대한 0' C | IPC TM-650 2.4.24 메틀러 3000 열기계적 분석기 |
열전도율 (W/mK) | 0.257 | 100' C | ASTM E-1225 |
인화성 UL | UL94-V0을 위한 요구조건을 충족시킵니다 | C48/23/50, E24/125 | UL 94 수직 분사 IPC TM-650 2.3.10 |
물성 | |||
비중 (g/cm3) | 2.26 | 한, 23' C | ASTM D-792 방법 A |
물 흡착성 (%) | 0.02 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
전체 질량 손실을 가스를 제거하면서 (%) 수집된 휘발성인 응축가능 소재 (%) 수증기는 (%) 눈에 보이는 응축물 (±)을 되찾습니다 | 0.02 0.00 0.01 부정 | 125' C, ≤ 10-6 토르 | NASA SP-R-0022A 최대 1.00% 최대 0.10% |
