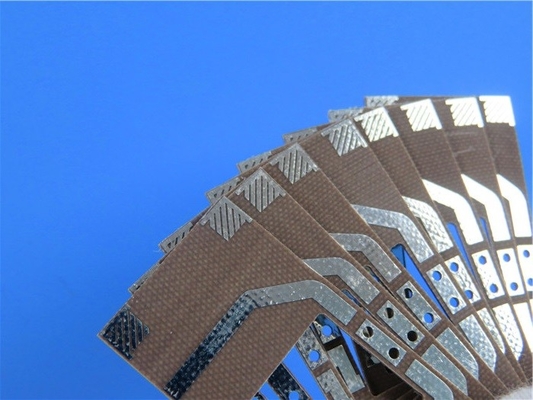

HASL이 있는 DiClad 870 마이크로웨이브 PCB 양면 31mil 0.8mm두꺼운솔더 막 없음 실크스크린 없음
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
일반적인 설명
이것은 31mil DiClad 870 기판에 제작된 양면 마이크로웨이브 PCB 유형입니다.솔더마스크나 실크스크린이 없는 단순한 인쇄회로기판입니다.패드의 표면 마감은 열풍 납땜 레벨(HASL), 무연 유형으로 보호됩니다.보드 크기는 30mm x 80mm이고 1온스 구리 마감 처리되어 있습니다.
모든 개방 단락 테스트와 IPC-Class-II 표준에 대한 엄격한 준수는 선적 전에 보드에서 수행됩니다.12kg의 상자와 25개의 보드가 들어 있는 가방으로 진공 포장되어 선적됩니다.
PCB 매개변수
| PCB 크기 | 80mm x 300mm=1개 |
| 보드 유형 | 고주파 PCB, 마이크로파 PCB |
| 레이어 수 | 2개의 층 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 해당 없음 |
| 레이어 스택업 | 구리 ------- 17um(0.5 oz)+플레이트 상단 레이어 |
| 디클래드 870, 0.787mm | |
| 구리 ------- 17um(0.5oz)+플레이트 봇 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 15밀 / 15밀 |
| 최소/최대 구멍: | 0.9mm / 0.9mm |
| 다른 구멍의 수: | 1 |
| 드릴 구멍의 수: | 4 |
| 가공된 슬롯 수: | 1 |
| 내부 컷아웃 수: | 1 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | 디클래드 870, 0.787mm |
| 최종 호일 외부: | 1 온스 |
| 최종 호일 내부: | 1 온스 |
| PCB의 최종 높이: | 0.9mm ±0.12 |
| 도금 및 코팅 | |
| 표면 마감 | HASL 무연 |
| 솔더 마스크 적용 대상: | 해당 없음 |
| 솔더 마스크 색상: | 해당 없음 |
| 솔더 마스크 유형: | 해당 없음 |
| 컨투어/커팅 | 라우팅 |
| 마킹 | |
| 구성요소 범례의 측면 | 해당 없음 |
| 구성요소 범례의 색상 | 해당 없음 |
| 제조업체 이름 또는 로고: | 해당 없음 |
| 을 통해 | 도금 관통 구멍(PTH), 최소 크기 0.9mm. |
| 가연성 등급 | 94V-0 |
| 치수 공차 | |
| 개략 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 테스트 | 선적 전 100% 전기 테스트 |
| 제공할 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
