기재: | 로저스 4300C | PCB 사이즈: | 180 X 156mm=1PCS |
---|---|---|---|
구리 중량: | 1 온스 | 표면가공도: | 침지 금 |
레이어 총수: | 2 층 | PCB 두께: | 32 밀리리터 |
하이 라이트: | 고주파 PCB 2 층,32 밀리리터 고주파 PCB,4003개 로저스 PCB 보드 |
고속 디지털과 RF 애플리케이션을 위한 궁극적 선택

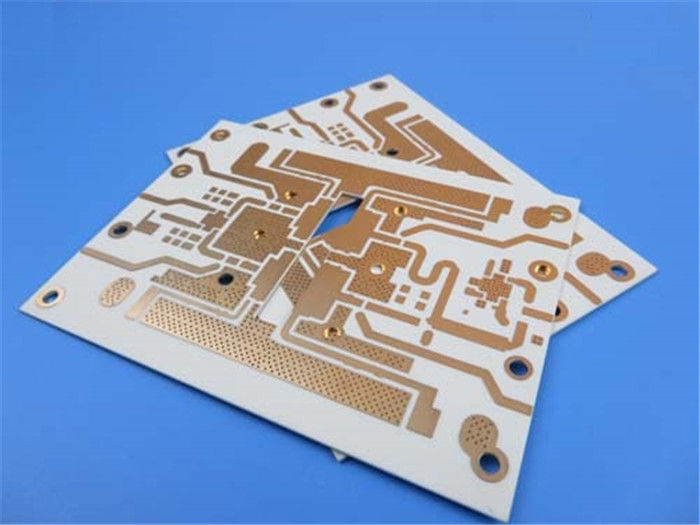

오늘, 우리는 심지어 쉽지 않은 환경에서 조차 신뢰할 만한 성능을 보증하는 고품질 로저스 RO4003C 자재로 만들어지는 최근에 적재된 PCB를 공유한 것에 행복합니다. 그것의 건설에서 사용된 무연 처리는 환경적으로 우호적 선택로 만듭니다. -40C 내지 +85C의 넓은 작동 온도 범위와 함께, 이 PCB는 극단적 온도 조건에 견디도록 설계됩니다.
우수한 전기 특성과 기계적인 안정성을 제공하면서, 이 PCB의 스택-업은 17 um의 기본적 구리와 32 밀리리터의 유전제층과 17 um의 또 다른 토대 구리 막으로 이루어집니다. PCB 차원은 0.98 밀리미터의 두께와 전층을 가로지르는 끝난 구리 중량의 1 온스 (1.4 밀리리터)로, 180 X 156 밀리미터입니다.
그것을 복잡하고 고밀도 적용에 이상적이게 하면서, 이 PCB에 대한 구성 상술은 6/6 밀리리터의 최소 추적 / 공간과 15 밀리리터의 최소 구멍 치수를 포함합니다. 또한 완전한 연결성과 집회의 용이성을 보증하면서, 그것은 도금-관통 슬로티드 홀과 어떤 블라인드 또는 매립형 바이어스를 특징으로 하지 않습니다. 이 PCB의 표면가공도는 우수한 내식성을 제공하는 ENIG (침지 금) 이고 최고 솔더 마스크가 녹색입니다.
그것을 정확성과 부품을 조립하도록 쉽게 하면서, 이 PCB는 윗쪽을 위한 패널로 구성된 땜납 페이스트 스텐실이 딸려 있습니다. 총 210 성분과 306개 패드, 129개 통공 패드, 90개의 최고 SMT 패드, 87개의 최저 SMT 패드, 331 바이아스와 118개 네트는 포함됩니다.
우리는 이 PCB의 품질과 신뢰성을 보증하기 위해 100% 전기시험을 실시했습니다. 어떠한 기술적 문의를 위해 sales10@bichengpcb.com에 담쟁이덩굴에 연락하세요. 오늘 당신의 전자 용품에서의 우리의 고품질 PCB와 경험 아웃 스탠딩 신뢰성과 성능을 주문하세요.
RO4003C PCB가 진보적 전자기기를 위한 최고의 선택입니다
- 고속 애플리케이션을 위한 32 밀리리터 RO4003C PCB의 장점
고성능 전자에 대한 수요는 상승 추세에 있어, 그리고 그것, 복잡하여서 취급될 수 있는 진보적 PCB에 대한 필요와 고속 응용으로 있습니다. RO4003C는 그것의 우수한 전기특성과 기계적인 안정성으로 인해 최근 몇 년 내에 인기를 얻은 고품질 PCB 재료입니다. 이 기사에서, 우리는 고성능 응용을 위한 32 밀리리터 RO4003C PCB의 혜택을 탐구할 것입니다.
RO4003C PCBs로의 도입
RO4003C는 고주파 적층체 재료가 고속 디지털과 RF 적용을 위한 저-손실 유전체 특성을 제공하는 직조 유리 강화된 탄화수소 / 세라믹 복합체로 만들었다는 것 입니다. 고주파 설계를 위한 이상적 선택로 만들면서, 그것은 10 GHz/23C에 3.38 ± 0.05의 유전체 상수와 0.0027의 흩어지기 인자를 특징으로 합니다.
RO4003C PCBs의 유전체 상수와 흩어지기 인자
신호 손실과 왜곡을 줄이면서, RO4003C PCB의 저-손실 유전체 상수는 뛰어난 신호 무결성을 보증합니다. 그것이 효과적으로 과도한 열을 발생시키지 않고 고주파 신호를 다룰 수 있는 것을 의미하면서, RO4003C PCB의 흩어지기 인자는 또한 매우 낮습니다.
RO4003C PCBs의 열 속성
그들이 쉽지 않은 환경에서 확실히 작동할 수 있게 허락하면서, RO4003C PCB는 우수한 열 속성을 가집니다. PCB가 극단적 온도 조건에 견딜 수 있는 것을 보증하면서, ε의 열 상수는 -50C 내지 150C의 온도 범위를 가로질러 +40 ppm/C 입니다.
RO4003C PCBs의 전기적 성질
RO4003C PCB는 0.51 밀리미터 (0.020 ") 두께에 있는 31.2 (780) Kv / 밀리미터 (v/mil)의 가치로, 높은 전기 파괴를 가집니다. 또한 믿을 만한 전기적 실행을 보증하면서, 그들은 우수한 체적 저항률과 표면 저항치를 가지고 있습니다.
RO4003C PCBs의 역학적 성질
고 항장력과 휨강도를 포함하여 RO4003C PCB는 인상적 역학적 성질을 가집니다. X 방향에서 19,650 MPa와 Y 방향에서 19,450 MPa의 인장 탄성률과 함께, 이러한 PCB는 굽힘과 제동 없이 뻗는 것 견딜 수 있습니다.
무연 처리와 RO4003C PCBs의 환경 효능
그들에게 환경 친화적 옵션을 만들어주면서, RO4003CPCBs는 무연 처리를 사용하여 제조됩니다. 또한 PCB가 지시적인 법정의 유해 물질 (RoHS)의 제한과 같은 위험 물질 제한에 대한 산업 기준을 충족한다는 것을 이 과정은 보증합니다.
고속 애플리케이션을 위한 32 밀리리터 RO4003C PCB의 장점
32 밀리리터 RO4003C PCBs의 두께는 그들에게 신호 무결성이 비판적인 고속 디지털과 RF 애플리케이션을 위한 이상적 선택을 만들어줍니다. 그들을 복잡한 응용 프로그램에 적합하게 하면서, 6/6 밀리리터의 최소 추적 / 공간과 이러한 PCB의 15 밀리리터의 최소 구멍 치수는 고밀도 디자인을 고려합니다.
RO4003C PCBs에 대한 설계 고려 사항
RO4003C 재료와 PCB를 설계할 때, 임피던스 제어와 전송 라인 설계와 신호 무결성과 같은 요소들을 고려하는 것은 필수적입니다. 설계는 신뢰할 만한 성능을 보증하기 위해 또한 재료의 열이고 역학적 성질을 고려하여야 합니다.
제작과 RO4003C PCBs의 집회
RO4003C PCB는 일관된 품질과 신뢰성을 보증하는 최신 기술 프로세스를 사용하여 제조됩니다. 이러한 PCB의 표면가공도는 우수한 내식성을 제공하는 ENIG (침지 금) 이고 최고 솔더 마스크가 녹색입니다. PCB는 또한 쉽고 정확한 집회를 위한 땜납 페이스트 스텐실로 패널화됩니다.
첨단 기술 산업에서 RO4003C PCB의 애플리케이션
RO4003C PCB는 넓게 항공우주, 방위, 통신과 의료 설비와 같이 첨단 기술 산업에서 사용됩니다. 그들은 또한 레이더 시스템과 위성 통신과 마이크로파회로와 같은 고속 디지털과 RF 적용에서 사용됩니다.
결론적으로, 32 밀리리터 RO4003C PCB는 고성능 응용을 위한 혜택의 범위를 제공합니다. 그들의 저-손실 유전체 물질과 예외적 열이고 역학적 성질과 무연 처리는 그들에게 첨단 기술 산업을 위한 탁월한 선택을 만들어줍니다. 정확성 설계와 생산으로, 이러한 PCB는 복잡하고 요구가 지나친 응용에서 성능과 효율성을 극대화할 수 있습니다.
