제품 상세 정보:
결제 및 배송 조건:
|
PCB 재료: | 폴리이미드 0.508 밀리미터 | 판 두께: | 1.3 밀리미터 ±0.13 |
---|---|---|---|
레이어 총수: | 4-레이어 | 구리 중량: | 1 온스 (35um) |
솔더 마스크: | 매트 검정색 | 표면가공도: | 비전해 닉레 비전해질 팔라듐 침지 금 (ENEPIG) |
하이 라이트: | 4 레이어 폴리이 미드 PCB,ENEPIG 폴리이 미드 PCB,무광택 PCB 재질 |

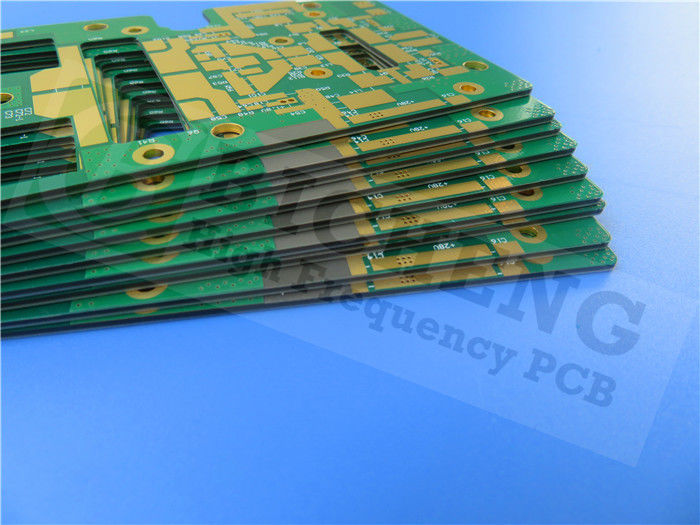

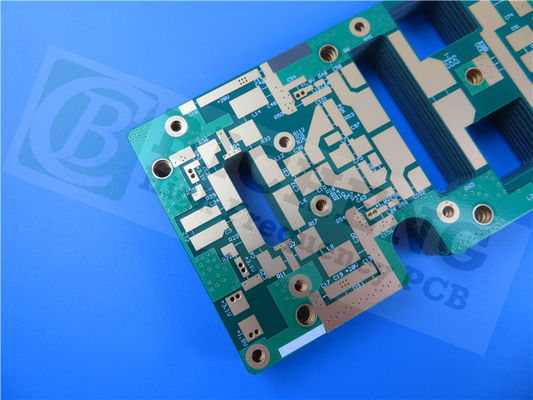

간략한 소개
이것은 마감 두께가 1.3mm이고 각 층에 1oz 마감 구리가 있는 폴리이미드 소재로 만들어진 4층 보드입니다(자세한 내용은 스택업 참조).이 보드는 양면에 무광택 검정색 솔더 마스크가 있고 1개(도구 스트립 포함)에 대해 125mm x 95mm 크기의 흰색 문자가 있습니다.ENEPIG(Electroless Nickel Electroless Palladium Immersion gold) 마감 처리가 패드를 보호합니다.0.3mm 비아는 수지로 채워지고 IPC-4761 VII에 따라 캡핑됩니다.
모든 보드는 배송 전에 IPC-9252 최신 개정판에 따라 100% 전기 테스트를 거칩니다.25개들이 진공포장되어 1봉지, 1박스당 12kg으로 배송됩니다.
PCB 매개변수
PCB 크기 | 125mm x 95mm=1개 |
보드 유형 | 고주파 PCB, 마이크로파 PCB |
레이어 수 | 4개의 층 |
표면 실장 부품 | 예 |
스루홀 부품 | 해당 없음 |
레이어 스택업 | 구리 ------- 35um(1온스) |
TB-73 폴리이미드 0.508mm | |
구리 ------- 35um(1 온스) | |
프리프레그 | |
구리 ------- 35um(1 온스) | |
TB-73 폴리이미드 0.508mm | |
구리 ------- 35um(1 온스) | |
기술 | |
최소 추적 및 공간: | 4밀 / 5밀 |
최소/최대 구멍: | 0.3mm/2.5mm |
다른 구멍의 수: | 9 |
드릴 구멍의 수: | 127 |
가공된 슬롯 수: | 2 |
내부 컷아웃 수: | 2 |
임피던스 제어: | 아니요 |
금 손가락의 수: | 0 |
보드 재료 | |
기본 재료 | 폴리이미드 0.508mm |
최종 호일 외부: | 1 온스 |
최종 호일 내부: | 1 온스 |
PCB의 최종 높이: | 1.3mm ±0.13 |
도금 및 코팅 | |
표면 마감 | 무전해 니켈 ENEPIG(무전해 팔라듐 침지 금) |
솔더 마스크 적용 대상: | 양측 |
솔더 마스크 색상: | 매트 블랙 |
솔더 마스크 유형: | LPI |
컨투어/커팅 | 라우팅 |
마킹 | |
구성요소 범례의 측면 | 양측 |
구성요소 범례의 색상 | 하얀색 |
제조업체 이름 또는 로고: | 비청 |
을 통해 | 도금 관통 구멍(PTH), 최소 크기 0.3mm 채워지고 캡핑됨. |
가연성 등급 | 94V-0 |
치수 공차 | |
개략 차원: | 0.0059" |
보드 도금: | 0.0029" |
드릴 공차: | 0.002" |
시험 | 선적 전 100% 전기 테스트 |
제공할 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
자주 묻는 질문
1) 전 세계적으로 배송합니까?
Bicheng Ltd를 통해 구매 가능한 모든 PCB는 금수 조치되지 않은 모든 국가로 전 세계적으로 발송될 수 있습니다.DHL, FedEx, TNT, UPS, EMS 및 Aramex 중에서 적합한 운송업체를 선택합니다.
2) 고주파 재료의 재고가 있습니까?
우리는 3000 시리즈, 4000 시리즈, 5000 시리즈, 6000 시리즈 등의 Rogers 소재, RF 시리즈, TLX 시리즈, TLY 시리즈 등의 Taconic 소재, DK2의 Wangling 소재 F4B와 같은 프로토 타입 수량으로 대부분의 고주파 소재를 재고로 유지합니다. .2, DK2.65 등 고주파 재료의 종류가 매우 다양하므로 주문 전 영업사원과 상담 가능합니다.
3) 내 주문을 받을 수 있습니까?
DHL, UPS 또는 FedEx 등의 계정을 통해 당사 구내에서 보드 주문 또는 PCB 수집을 픽업하는 것은 전혀 문제가 되지 않습니다. 세관 신고에 필요한 수출 문서 또는 파일을 준비하는 데 도움을 드립니다.
4) 배송비는 얼마입니까?
다양한 통신사를 선택할 수 있습니다.보통, 우리는 당신을 위한 제일 운송비를 가진 것을 선택할 것입니다.귀하의 주문이 긴급한 경우 빠른 시일 내에 운송 업체를 선택하는 데 도움을 드릴 수 있습니다.
5) PCB를 반품할 수 있습니까?
PCBs는 주문제작 상품으로 주문제작 상품으로 품질에 문제가 없을 경우 반품이 불가합니다.
6) 내 주문은 언제 도착합니까?
모든 PCB는 오후 5시 이전에 제작이 완료되면 당일 발송됩니다.아시아 고객의 경우 2~3일, 유럽 고객은 6~7일, 미국(북부 및 남부) 고객은 6~7일이 소요되지만 운송업체는 운송의 복잡성으로 인해 이를 보장하지 않습니다.
7) 패키지에 서명해야 합니까?
DHL, UPS, FedEx, TNT, Aramex 또는 EMS를 사용하여 모든 주문을 발송하므로 완전히 추적되며 서명이 필요할 수 있습니다.
8) 내 주문을 어떻게 추적할 수 있습니까?
PCB 보드가 발송되면 추적 번호가 포함된 영업 부서에서 이메일을 통해 배송 확인을 받게 됩니다.공식 웹사이트에서 이 번호를 추적할 수 있습니다.
9) 소포가 손상되거나 분실된 경우 어떻게 해야 합니까?
이러한 상황은 우리의 일상 업무에서 드뭅니다.PCB 보드는 PCB를 보호하기 위해 내부에 기포 재료로, 외부에는 KK 등급 상자로 포장되어 있습니다.그러나 소포가 분실되거나 손상된 경우 운송업체에 연락하여 교체 생산을 준비할 수 있도록 즉시 당사에 연락해야 합니다.파손된 포장재를 포함하여 파손된 물품은 참고용으로 보관하십시오.
