제품 상세 정보:
|
| 하이 라이트: | RO4534 고주파 PCBs,양면 배밀도 디스켓 PCB 블로그,2 층 고주파 PCB 물질 |
||
|---|---|---|---|
이 주문형 제품을 위해 보여진 이미지와 상술이 단지 참조를 위한 것이라는 것에 주목하세요.

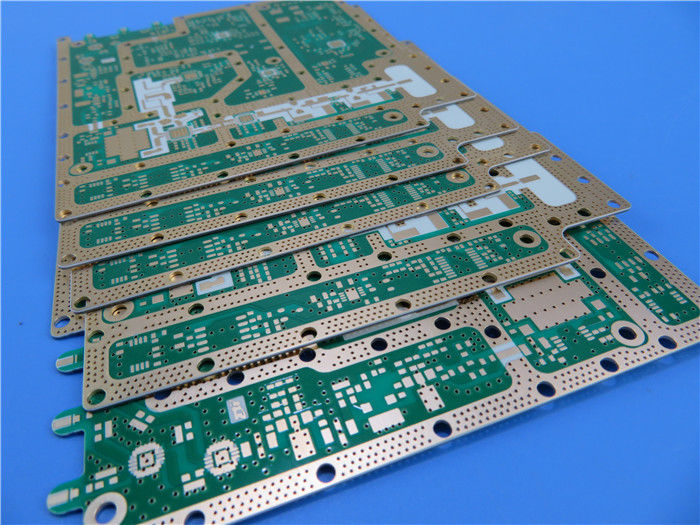

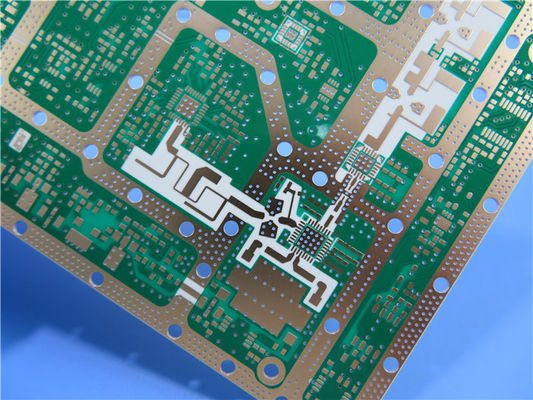

이 특별한 고주파 PCB는 20 밀리리터 기판으로 로저스 RO4534를 사용하여 제조되고, 0.5 온스 구리로 시작하고 1 온스 구리로 끝난 안테나 유형입니다. 이사회는 넓은 4 밀리리터와 0.2 밀리미터 지름과 미세 바이어스인 세선을 특징으로 합니다. 패드는 0.05 마이크론 금과 녹색 솔더 마스크와 하얀 실크 스트린 전설의 침지 금 표면가공도를 가지고 있습니다. 그것 IPC 등급 2 기준에 따라 제조된 이중층 사회와 모든 50 조각들인 것은 진공포장 출하를 위해.
| PCB 사이즈 | 88 Ｘ 98mm=1up |
| 보드형 | 두배는 PCB를 측면을 댔습니다 |
| 층수 | 2 층 |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 부정 |
| 레이어 적층 | 구리 ------- 17 um (0.5 온스) +plate 최상위 계층 |
| 로저스 RO4534 0.508 밀리미터 | |
| 구리 ------- 17 um (0.5 온스) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적과 공간 : | 4 밀리리터 / 4 밀리리터 |
| 최소 / 최대 홀 : | 0.2 밀리미터 / 3.5 밀리미터 |
| 다른 홀의 숫자 : | 12 |
| 보오링공의 수 : | 895 |
| 분쇄 슬롯의 수 : | 2 |
| 내부 컷 아웃의 수 : | 3 |
| 임피던스 제어 : | 부정 |
| 골드 핑거의 수 : | 0 |
| 판재 | |
| 유리 에폭시 : | 로저스 RO4534 0.508 밀리미터 |
| 마지막 포일 외부 : | 1.0 온스 |
| 마지막 포일 내부의 : | 이용 불가능 |
| PCB의 최종 높이 : | 0.6 밀리미터 ±0.1 |
| 도금과 코팅 | |
| 표면가공도 | 침지 금, 35% |
| 솔더 마스크는 다음에 적용됩니다 : | 양쪽 |
| 솔더 마스크 색 : | 그린 |
| 솔더 마스크 타입 : | LPI |
| 윤곽 / 절단 | 라우팅 |
| 마킹 | |
| 성분 전설에서 옆 | 컴포넌트 면 |
| 성분 전설의 컬러 | 백색 |
| 제조사 이름 또는 로고 : | 이용 불가능 |
| 를 통해 | 도금된 철저한 홀(PTH), 최소 0.2 사이즈 밀리미터. |
| FLAMIBILITY 평가 | 94V-0 |
| 치수 허용치 | |
| 외형치수 : | 0.0059" |
| 이사회 도금 : | 0.0029" |
| 드릴 허용한도 : | 0.002" |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
우리의 회사는 고주파 PCB에 관한 한 여러 우위를 가집니다. 첫째로, 로저스와 타코닉과 왕링을 포함하여 우리는 다양한 고주파 물질을 제공합니다. 덧붙여, 우리는 고주파 PCB의 분야에서 19 이상 경험을 가집니다. 우리는 상세한 작업 명령과 더불어, 엄격한 프로세스 안의 작업 점검과 절차 모니터링을 가지고 있습니다. 우리의 워크샵은 16000㎡의 영역에 걸치고 우리가 30000㎡의 매월 출력용량을 가지고, 달 당 최고 8000개 종류의 PCB를 제조할 수 있습니다. 우리는 또한 작은 회수순을 받아들입니다.
우리의 회사는 ISO9001, ISO14001, IATF16949, ISO13485와 UL 인증으로 증명됩니다. 우리는 IPC 등급 2에 따른 PCB와 IPC 등급 3 기준을 제조합니다. 우리는 98% 넘게의 배달 성공률과 1%하의 고객 불만 요금을 가집니다.
| 특성 | RO4534 | 방향 | 유닛 | 상태 | 검사 방법 |
| 유전체 상수, 소포체 절차 | 3.4 ± 0.08 3.4 ± 0.08 | Ｚ | - | 10 GHz/23C 2.5 기가헤르츠 | IPC-TM-650,2.5.5.5 |
| 흩어지기 인자 | 0.0022 | Ｚ | - | 2.5 GHz/23C | IPC-TM-650, 2.5.5.5 |
| 0.0027 | 10 GHz/23C | ||||
| (전형적인) PIM | -157 | - | dBc | 반영된 43 데이터 베이스 관리 프로그램은 톤을 쓸었습니다 | 서밋체크 1900b PIM 분석기 |
| 절연 내력 | >500 | Ｚ | V/mil | 0.51 밀리미터 | IPC-TM-650, 2.5.6.2 |
| 치수 안정성 | <0> | X,Y | 밀리미터 / Ｍ (mils/inch) | 부식 뒤에 | IPC-TM-650, 2.4.39A |
| 열 팽창율 | 11 | Ｘ | ppm/C | -55 내지 288C | IPC-TM-650, 2.4.41 |
| 14 | Ｙ | ||||
| 46 | Ｚ | ||||
| 열전도율 | 0.6 | - | W/(m.K) | 80C | ASTM C518 |
| 수분 흡수 | 0.06 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | - | Ｃ TMA | A | IPC-TM-650, 2.4.24.3 |
| 비중 | 1.8 | - | gm/cm3 | - | ASTM D792 |
| 구리 박리 강도 | 6.3 (1.1) 6.3 (1.1) | - | (N/mm)의 파운드 / | 1 온스. EDC 포스트 땜납 부유물 | IPC-TM-650, 2.4.8 |
| 인화성 | 비 FR | - | - | - | UL 94 |
| 적합한 무연 처리 | 예 | - | - | - | - |
