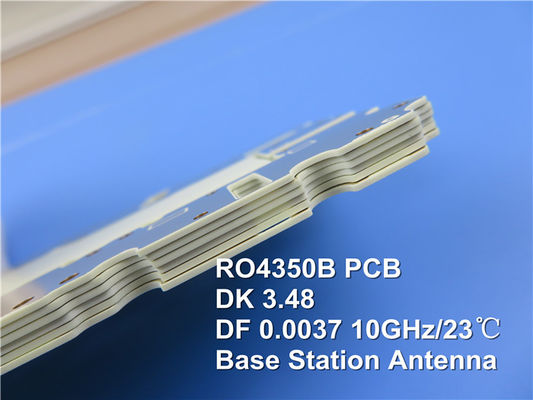

비정 제한되에 의해 제조되는 RO4350B + 높은 Tg170C FR-4 6-레이어 하이브리드 PCB를 도입하기. 고품질 로저스 RO4350B 자재를 사용하고 무연 방법, 예외적 내구성과 성능을 이용하여 처리된 콘스트루크테드는 달성됩니다. -40C 내지 +85C의 온도 범위와 함께, 그것은 다양한 앱의 용도에 이상적입니다.
최적 신호 완전성과 신뢰성을 보증하면서, 6 층 하이브리드 적층은 기본적 구리 막, RO4350B 유전체, 프리프레그, FR-4 유전체와 구리 막으로 구성됩니다. 보드 치수는 1.13 밀리미터의 완성 두께로 56 Ｘ 49 밀리미터에서 측정됩니다. 6/6 밀리리터의 최소 추적 / 공간과 10 밀리리터의 최소 구멍 치수는 특징으로 됩니다.
PCB는 수지 충진되고 부과된 0.25 밀리미터를 특징으로 합니다. 외층 위의 1 온스 (1.4 밀리리터)과 인너 레이어 위의 0.5 온스의 구리 중량은 달성됩니다. 표면가공도는 몰입 니켈과 침지 금 (ENIG)를 포함합니다. 최고 실크 스트린은 하얗고 최저 실크 스트린이 부재입니다.
임피던스 제어는 최상위 계층 위의 50개 오옴 +/-10% 18.5 밀리리터 트랙으로, 최고입니다. PCB는 53이지 성분과 67개의 전체 패드, 33개 관통 구멍 패드, 22개의 최고 SMT 패드, 12개의 최저 SMT 패드, 49 바이아스와 15개 네트를 가지고 있습니다.
비정 제한되에, 품질은 우선됩니다. 최대 성능과 신뢰성을 보증하면서, 모든 PCB는 100% 전기적인 실험을 받습니다. 어떠한 기술적 문의를 위해 sales10@bichengpcb.com에 담쟁이덩굴과 연락하세요.
| 유전체 Constant,εProcess | 3.48±0.05 | Ｚ | 10 GHz/23C | IPC-TM-650 2.5.5.5 조여진 스트립라인 | |
| 유전체 Constant,εDesign | 3.66 | Ｚ | 8 내지 40 기가헤르츠 | 미분 위상 렝스법 | |
| 산재 Factortan,δ | 0.0037 0.0031 |
Ｚ | 10 GHz/23C 2.5 GHz/23C |
IPC-TM-650 2.5.5.5 | |
| ε의 열 상수 | +50 | Ｚ | ppm/C | -50Cto 150C | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.2 Ｘ 1010 | MΩ.cm | 냉각기 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항치 | 5.7 x109 | MΩ | 냉각기 A | IPC-TM-650 2.5.17.1 | |
| 전기 파괴 | 31.2(780) | Ｚ | Kv / 밀리미터 (Ｖ / 밀리리터) | 0.51 mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 탄성률 | 16,767(2,432) 14,153(2,053) |
Ｘ Ｙ |
MPa(ksi) | RT | ASTM Ｄ 638 |
| 인장 강도 | 203(29.5) 130(18.9) |
Ｘ Ｙ |
MPa(ksi) | RT | ASTM Ｄ 638 |
| 휨강도 | 255 (37) |
MPa (인상력 크기) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0> | X,Y | 밀리미터 / Ｍ (mil/inch) |
etch+E2/150C 뒤에 | IPC-TM-650 2.4.39A |
| 열 팽창율 | 10 12 32 |
Ｘ Ｙ Ｚ |
ppm/C | -55Cto288C | IPC-TM-650 2.4.41 |
| Tg | >280 | Ｃ TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | Ｃ TGA | ASTM Ｄ 3850 | ||
| 열전도율 | 0.69 | W/M/oK | 80C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48hrs 몰입 0.060 " 샘플 온도 50C |
ASTM Ｄ 570 | |
| 비중 | 1.86 | gm/cm3 | 23C | ASTM Ｄ 792 | |
| 구리 껍질 힘 | 0.88 (5.0) |
N/mm (플리) |
1 온스가 땜납 뒤에 표류합니다. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 인화성 | (3)V-0 | UL 94 | |||
| 적합한 무연 처리 | 예 |

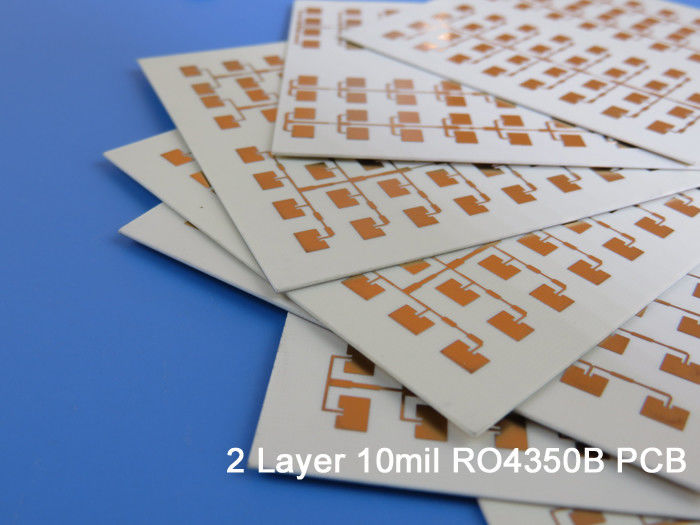

RO4350B 10 밀리리터 PCB의 궁극적 가이드
고주파 회로에 관한 한, 완전한 PCB를 선택하는 것 중요합니다. RO4350B 10 밀리리터 PCB는 심지어 가장 요구가 지나친 응용에서 조차, 뛰어난 성능과 신뢰성과 신호 무결성을 제공하도록 설계됩니다.
RO4350B 10 밀리리터 PCB가 무엇입니까?
RO4350B는 고주파수 애플리케이션을 위해 특별 주문인 혁신적 적층체 재료입니다. 10 밀 두께에 결합될 때, 그것은 믿을 만한 신호 완전성과 임피던스 제어를 고주파에 제공할 수 있는 PCB를 전달합니다.
RO4350B 10 밀리리터 PCBs : 장점
RO4350B 10 밀리리터 PCB는 다른 유형의 PCB 위에서 여러 주요 장점을 제공합니다. 이것들은 우수한 열 관리와 최적 설계 유연성과 상대가 없는 신호 무결성을 포함합니다. 덧붙여, 그들에게 환경적으로 우호적 선택을 만들어주면서, 이러한 이사회는 무연 방법을 이용하여 제조됩니다.
RO4350B 10 밀리리터 PCB로 설계하기
RO4350B 10 밀리리터 PCB로 설계할 때, 그들의 고유의 특성과 기술적 요구를 고려하는 것은 필수적입니다. 흩어지기 인자와 ε의 열 상수와 열팽창의 계수와 같은 요인은 판자 성능에 큰 영향을 미칩니다.
RO4350B 10 밀리리터 PCB의 임피던스 제어
임피던스 제어는 고주파수 회로의 신뢰할 만한 성능을 위해 비판적입니다. RO4350B 10 밀리리터 PCB는 물질의 우수한 유전체 특성과 일정 두께의 덕택으로, 그 어느 때보다 더 쉽게 달성 정확한 임피던스 제어를 만듭니다.
RO4350B 10 밀리리터 PCB를 위한 현실 세계 애플리케이션
RO4350B 10 밀리리터 PCB는 통신에서 우주와 방위까지, 폭 넓게 다양한 애플리케이션에서 사용됩니다. 뛰어난 성능과 신호 무결성을 제공하기 위한 그들의 능력은 그들에게 어떠한 고주파 회로를 위한 이상적 선택을 만들어줍니다.
테스트와 RO4350B 10 밀리리터 PCB를 위한 정성 조절 측정
제한된 비정에, 우리는 품질에 전념합니다. 그것이 우리가 RO4350B 10 밀리리터 PCB의 모두를 엄격한 심사에 맡기고 품질 관리가 각각 위원회가 성능과 신뢰성에 대한 우리의 높은 기준을 충족시키는 것을 보증하기 위해 측정하는 이유입니다.
RO4350B 10 밀리리터 PCB에 대한 문제해결 공통적 문제
그들의 여러 가지 장점에도 불구하고, RO4350B 10 밀리리터 PCB는 다른 어떤 PCB와 같은 문제를 경험할 수 있습니다. 공통적 문제는 도금과 부정확한 임피던스 정합을 통해 부적당한 디라미네이션을 포함합니다. 그들에게 연설하기 위해 이러한 문제와 대표단 단계를 이해함으로써, 이러한 위원회로부터의 최적의 성능을 달성하는 것은 가능합니다.
RO4350B 10 밀리리터 PCB 기술의 향후 개발
모든 기술에서와 같은, PCB의 세계는 계속해서 진화합니다. 미래에, 우리는 개선된 서멀 관리와 더 높은 속도와 심지어 더 나은 신호 완전성으로, 훨씬 더 진보적 RO4350B 10 밀리리터 PCB를 볼 것으로 기대할 수 있습니다. 이러한 향상이 계속된 것처럼, 단지 고주파 회로를 위한 가능성은 계속해서 성장할 것입니다.
결론적으로, RO4350B 10 밀리리터 PCB는 어떠한 고주파 회로 애플리케이션을 위한 탁월한 선택입니다. 그들의 뛰어난 성능과 신뢰성과 신호 무결성으로, 이러한 이사회는 상대가 없는 가치와 신뢰성을 제공합니다. 그들의 고유의 특성과 설계 고려 사항을 이해함으로써, 이러한 이사회로부터의 최적의 성능을 달성하고 당신의 고주파 회로를 다음 단계로 데려가는 것은 가능합니다.
|
|
