제품 상세 정보:
|
| 강조하다: | 2 층 고주파 PCB,박판 제품 고주파 PCB,30 밀리리터 고주파 PCB |
||
|---|---|---|---|

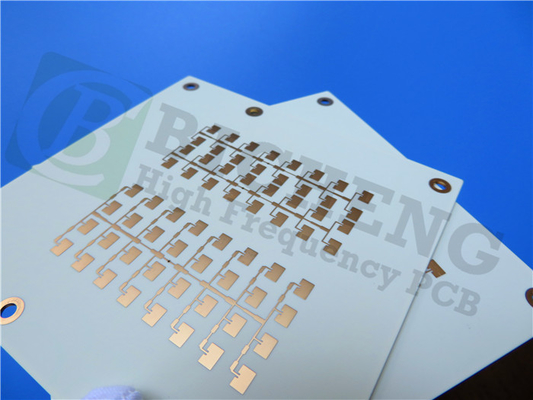

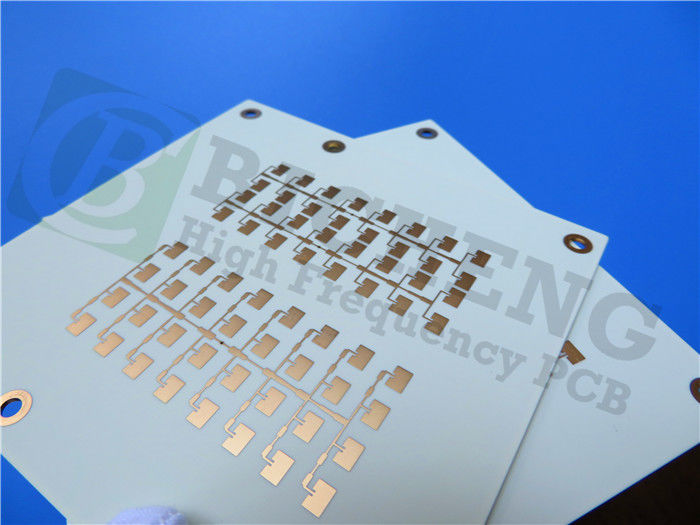

디자이너들이 비용과 성능을 미세 조정할 수 있게 하는 동안 전통적 PTFE-기반을 둔 안테나 기판에 대한 비용 효과적 대안을 제안하면서, 로저스의 RO4730G3 고주파 박판 제품은 안테나 학년 인쇄 회로 기판 기층을 위한 신뢰할 수 있는 선택입니다. 10 기가헤르츠에 3의 유전체 상수와 0.0028의 손실 탄젠트와 함께, 그것은 또한 -50' Ｃ에서 150' Ｃ의 온도 범위를 가로질러 단지 34 ppm/' Ｃ의 유전체 상수 (TCDk)의 낮은 열 계수를 자랑합니다. 덧붙여, 이러한 고주파 PCB는 -165 dBc의 가치로, 낮은 PIM 성능을 증명했습니다. 양쪽 Ｘ와 y축 위의 CTE 가치는 구리의 그것과 유사하고 Z축 CTE가 30.3 ppm/' Ｃ에 인상적으로 낮습니다. 이 뛰어난 CTE 경기는 의미 심장하게 스트레스를 PCB 안테나에서 감소시킵니다.
| 특성 | RO4730G3 | 방향 | 유닛 | 상태 | 검사 방법 |
| 유전체 Constant,εProcess | 3.0±0.5 | Ｚ | 10 기가헤르츠 23C | IPC-TM-650 2.5.5.5 | |
| 유전체 Constant,εDesign | 2.98 | Ｚ | 1.7 5 기가헤르츠에 대한 기가헤르츠 | 미분 위상 렝스법 | |
| 산재 Factor,tanδ | 0.0028 | Ｚ | 10 기가헤르츠 23C | IPC-TM-650 2.5.5.5 | |
| 2.5 기가헤르츠 | |||||
| ε의 열 상수 | +34 | Ｚ | ppm/C | -50 Cto 150C | IPC-TM-650 2.5.5.5 |
| 치수 안정성 | <0> | Ｘ, Ｙ | 밀리미터 / Ｍ | 이테크 +E2/150 Ｃ 뒤에 | IPC-TM-650 2.4.39A |
| 체적 저항률 (0.030 ") | 9 Ｘ 107 | MΩ.cm | 냉각기 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항치 (0.030 ") | 7.2 Ｘ 105 | MΩ | 냉각기 A | IPC-TM-650 2.5.17.1 | |
| PIM | -165 | dBc | 50 오옴 0.060 " | 43 데이터 베이스 관리 프로그램 1900 마하즈 | |
| 전기 파괴 (0.030 ") | 730 | Ｚ | V/mil | IPC-TM-650 2.5.6.2 | |
| 휨강도 MD | 181 (26.3) | Mpa (인상력 크기) | RT | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| 수분 흡수 | 0.093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| 열전도율 | 0.45 | Ｚ | 마크로 | 50C | ASTM D5470 |
| 열 팽창율 | 15.9 14.4 35.2 |
Ｘ Ｙ Ｚ |
ppm/C | -50 Cto 288C | IPC-TM-650 2.4.4.1 |
| Tg | >280 | Ｃ | IPC-TM-650 2.4.24 | ||
| Td | 411 | Ｃ | ASTM D3850 | ||
| 비중 | 1.58 | gm/cm3 | ASTM D792 | ||
| 구리 껍질 힘 | 4.1 | 플리 | 1 oz,LoPro EDC | IPC-TM-650 2.4.8 | |
| 인화성 | V-0 | UL 94 | |||
| 적합한 무연 처리 | 예 |
