제품 상세 정보:
|
하이 라이트: | 듀로이드 5880 RF PCB 보드,RT RF PCB 보드,고주파 RF PCB 회로판 |
---|

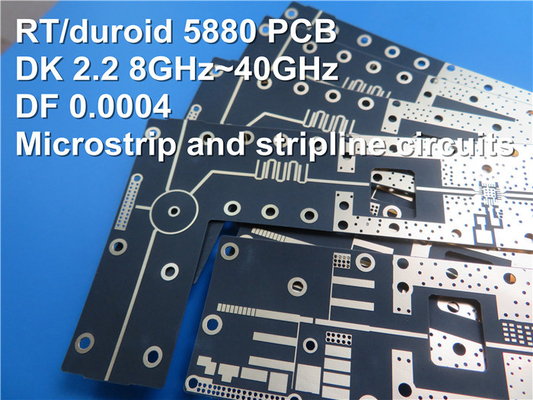

안녕, 오늘의 주제는 i 우리의 최근에 적재된 PCB 제품을 도입하 입니다. 그것을 고주파수 애플리케이션에 이상적이게 하면서, 이 두배 측면 PCB는 고품질 로저스 RT / 듀로이드 5880 재료로 구성됩니다. 현대 제조 표준과의 호환성을 보증하면서, 그것은 무연 처리를 특징으로 합니다.
PCB 스택-업은 5 밀리리터 RT / 듀로이드 5880 유전제층으로 분리되는 17 um의 두께로 토대 구리의 이층으로 구성됩니다. 보드 치수는 +/- 0.15 밀리미터에 대한 허용한도로 7 밀리미터 X 7 밀리미터를 측정합니다. 10 밀리리터의 4/4 밀리리터와 최소 구멍 치수의 최소 추적 / 공간과 함께, 이 PCB는 다양한 적용에 적합합니다.
이 제품은 실크 스트린 또는 솔더 마스크를 포함하지 않고 그것이 0.197 밀리미터의 두께로 끝나고 1 온스 (1.4 밀리리터)이 전층에 중량을 구리도금합니다. 100% 전기시험을 포함하여 그것은 완전히 품질 보증에 대하여 시험되었습니다.
이 PCB는 1성분을 지원하고, 총 2 패드를 가지고 있습니다, 1을 통해,와 한 네트. 그것은 통공과 최고 표면 부착 부품 배치에 적합합니다.
이 제품에 관한 어떠한 기술적 문의를 위해 sales10@bichengpcb.com에 있는 우리의 판매팀과 연락하기를 미안하지만, 주저하지 마세요. 비정은 제한했습니다. 이 제품, 저작권 2023년에 제권리를 보유합니다
RT / 듀로이드 5880 표준값 | ||||||
특성 | RT / 듀로이드 5880 | 방향 | 유닛 | 상태 | 검사 방법 | |
유전체 Constant,εProcess | 2.20 2.20±0.02 투기. |
Z | 이용 불가능 | C24/23/50 C24/23/50 |
1 마하즈 IPC-TM-650 2.5.5.3 10 기가헤르츠 IPC-TM 2.5.5.5 |
|
유전체 Constant,εDesign | 2.2 | Z | 이용 불가능 | 8GHz 내지 40 기가헤르츠 | 미분 위상 렝스법 | |
산재 Factor,tanδ | 0.0004 0.0009 |
Z | 이용 불가능 | C24/23/50 C24/23/50 |
1 마하즈 IPC-TM-650 2.5.5.3 10 기가헤르츠 IPC-TM 2.5.5.5 |
|
ε의 열 상수 | -125 | Z | ppm/C | -50Cto 150C | IPC-TM-650 2.5.5.5 | |
체적 저항률 | 2 X 107 | Z | 모흠 센티미터 | C/96/35/90 | ASTM D 257 | |
표면 저항치 | 3 X 107 | Z | 모흠 | C/96/35/90 | ASTM D 257 | |
비열 | 0.96(0.23) | 이용 불가능 | j/g/k (cal/g/c) |
이용 불가능 | 산정됩니다 | |
인장 탄성률 | 23C에 시험을 받으세요 | 100C에 시험을 받으세요 | 이용 불가능 | MPa(kpsi) | A | ASTM D 638 |
1070(156) | 450(65) | X | ||||
860(125) | 380(55) | Y | ||||
임계 응력 | 29(4.2) | 20(2.9) | X | |||
27(3.9) | 18(2.6) | Y | ||||
궁극 변형 | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
압축률 | 710(103) | 500(73) | X | MPa(kpsi) | A | ASTM D 695 |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
임계 응력 | 27(3.9) | 22(3.2) | X | |||
29(5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z | ||||
궁극 변형 | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
수분 흡수 | 0.02 | 이용 불가능 | % | 0.62"(1.6mm) D48/50 | ASTM D 570 | |
열전도율 | 0.2 | Z | W/m/k | 80C | ASTM C 518 | |
열 팽창율 | 31 48 237 |
X Y Z |
ppm/C | 0-100C | IPC-TM-650 2.4.41 | |
Td | 500 | 이용 불가능 | C TGA | 이용 불가능 | ASTM D 3850 | |
비중 | 2.2 | 이용 불가능 | gm/cm3 | 이용 불가능 | ASTM D 792 | |
구리 껍질 | 31.2(5.5) | 이용 불가능 | Pli(N/mm) | 1 항공 회사 코드(35mm)EDC 포일 땜납 부유물 뒤에 |
IPC-TM-650 2.4.8 | |
인화성 | V-0 | 이용 불가능 | 이용 불가능 | 이용 불가능 | UL 94 | |
적합한 무연 처리 | 예 | 이용 불가능 | 이용 불가능 | 이용 불가능 | 이용 불가능 |
RT / 듀로이드 5880 : 고주파 PCB 디자인을 위한 궁극적 해결책
--고속 데이타 전송을 위한 RT / 듀로이드 5880
고주파 PCB 디자인의 수요를 충족시킬 수 있는 고성능 재료에 대한 조사는 RT / 듀로이드 5880의 발견으로 이어졌습니다. Rogers Corporation에 의해 제조된 이 주목할 만한 이중의 측면을 가진 PCB 재료는 PTFE와 요업 재료의 혼합으로부터 만들어지며, 그것이 그것에게 뛰어난 전기적이고 역학적 성질을 줍니다. 그것의 특성과 적용에 대한 개관이 여기 있습니다.
RT / 듀로이드 5880에 대한 개관 :
RT / 듀로이드 5880은 고주파수 애플리케이션의 요구를 만족시킨다고 설계된 최첨단 재료입니다. 그것의 저유전 상수 값과 저소비 전력 팩터는 신호 손실과 왜곡이 중요한 문제일 수 있는 고주파수 애플리케이션을 위한 이상적 선택로 만듭니다. 물질은 무연 처리와 또한 호환 가능하며, 그것이 PCB 제조에 대한 환경 친화적 옵션로 만듭니다.
RT / 듀로이드 5880의 유전 특성 :
주파수 에 따라 2.20 내지 2.22에서 이르는 RT / 듀로이드 5880의 저유전 상수 값은 그것의 최대 유효 장점 중 하나 입니다. 이것은 신호 손실과 왜곡이 큰 문제일 수 있는 고주파수 애플리케이션에 쓸 이상적인 소재로 만듭니다. 물질은 또한 저소비 전력 팩터를 가지고 있으며, 그것이 신호가 명백하고 정확한 채로 남아 있다는 것을 보증합니다.
다른 PCB 재료와 RT / 듀로이드 5880을 비교하는 것 :
FR-4와 폴리이미드, RT와 같은 다른 PCB 물질과 비교될 때 / 듀로이드 5880은 그것의 뛰어난 전기특성을 위해 눈에 띕니다. 그것의 저유전 상수 값과 흩어지기 인자는 고주파수 애플리케이션을 위한 최상의 선택로 만듭니다. 그것은 또한 고장력으로, 우수한 기계적인 특성과 PCB에 대한 오래가는 선택로 만든 압축 강도를 가집니다.
RT / 듀로이드 5880의 열이고 역학적 성질 :
RT / 듀로이드 5880은 ε의 낮은 열 계수를 가지고 있으며, 그것이 그것이 온도와 유전체 상수의 최소의 변화를 경험하는 것을 의미합니다. 그것은 또한 500C의 높은 유리 전이 온도 (Td)를 가지고 있으며, 그것이 역학적 성질을 잃지 않고 고온에 견딜 수 있는 것을 의미합니다.
RT / 듀로이드 5880의 애플리케이션 :
항공우주, 방위, 통신과 자동차 산업을 포함하여 RT / 듀로이드 5880은 적용의 넓은 범위에서 사용될 수 있는 범용성 물질입니다. 그것의 저유전 상수 값과 흩어지기 인자는 전자 레인지와 밀리미터-웨이브 회로와 같은 고주파수 애플리케이션에 이상적이, 안테나와 필터로 만듭니다. 그것의 역학적 성질은 또한 고응력 환경에 사용하기 위해 유지 가능한 소재로 만듭니다.
RT / 듀로이드 5880과 PCBs를 설계하는 것 :
RT와 PCBs를 설계하면서 / 듀로이드 5880은 더 작은 트레이스폭에 대한 요구와 스페이스를 두는 것 같은 특별한 고려가 물질의 저유전 상수 값을 설명하도록 요구합니다. 그러나, 감쇠 신호 손실과 왜곡과 같은 RT / 듀로이드 5880을 사용하는 혜택이 고주파수 애플리케이션을 위해 가치있는 투자로 만듭니다.
고속 데이타 전송을 위한 RT / 듀로이드 5880 :
RT / 듀로이드 5880은 최대 데이터 전송율을 달성하기 위한 선택의 자료입니다. 그것들이 5G 네트워크와 사물인터넷에서 (IoT) 장치를 사용한 것처럼 그것의 저유전 상수 값과 손실 탄젠트는 그것을 고속 디지털회로의 용도에 적합하고 그와 같게 합니다.
RT / 듀로이드 5880의 무연 처리 호환성 :
RT / 듀로이드 5880은 무연 처리와 호환 가능하며, 그것이 그것이 현대 제조 표준을 충족하고, PCB 제작에 대한 환경 친화적 옵션인 것을 의미합니다. 이것은 보이는 기업이 그들의 탄소 발자국을 감소시키고 환경 법규에 따른 것을 인기있는 선택로 만듭니다.
테스트와 RT / 듀로이드 5880 PCBs의 품질 관리 :
RT / 듀로이드 5880 PCB는 그들이 성능과 신뢰성의 가장 높은 표준을 충족시키는 것을 보증하기 위해 엄격한 심사와 품질 관리를 받습니다. 이것은 회로의 완전성을 검증하고 그들이 있다는 것을 보증하기 위한 100% 전기시험이 결함로 부터 벗어난 것을 포함합니다.
결론 :
개요, RT에 / 듀로이드 5880은 뛰어난 전기적이고 역학적 성질을 제공하는 최첨단 재료입니다. 그것의 저유전 상수 값과 흩어지기 인자는 고주파수 애플리케이션을 위한 이상적 선택로 만들고 무연 처리와의 그것의 호환성이 PCB 제조에 대한 환경 친화적 선택로 만듭니다. 그것의 고품질 시험과 품질 제어 프로세스, RT로 / 듀로이드 5880은 고성능이고 믿을 만한 PCB를 설계하는 것을 기대하는 기업들을 위한 궁극적 해결책입니다.
