제품 상세 정보:
|
| 하이 라이트: | 상업용 PCB 회로 기판,RF 인쇄 PCB 블로그,TLF-35 RF 인쇄 회로 기판 |
||
|---|---|---|---|

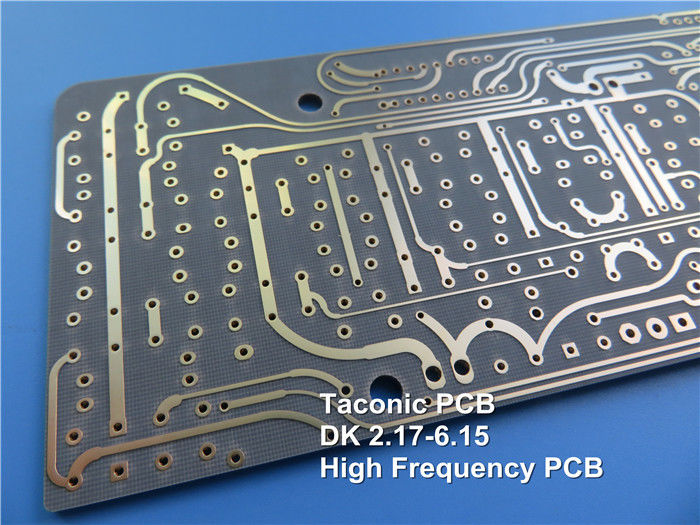

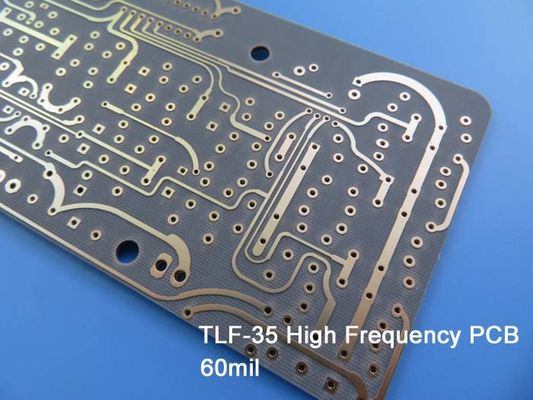

Taconic TLF-35 RF 인쇄 회로 기판은 다양한 상용 마이크로웨이브 및 무선 주파수 애플리케이션에 고주파 기능을 제공하는 맞춤형 제품입니다.두께가 60mil(1.524mm)이고 금도금이 적용된 TLF-35 PCB는 1/2온스 및 1온스 구리에 대해 우수한 박리 강도를 제공하도록 설계되었으며, 이는 재작업 목적에 특히 중요합니다.
TLF-35 PCB의 주요 기능 중 하나는 주파수에 따른 위상 편이를 최소화하는 초저 수분 흡수율과 낮은 손실 계수입니다.또한 디자인에 직물을 사용하여 TLF-35 PCB의 치수 안정성을 보장합니다.TLF-35 PCB의 기본 재료는 V-0의 가연성을 나타내며 IPC-TM-650에 따라 테스트되었습니다.
| TLF-35-xxxx-A 일반 값 | |||||
| 재산 | 시험 방법 | 단위 | 값 | 단위 | 값 |
| 1.9GHz에서 유전 상수 | IPC-TM 650 2.5.5.5.1 모드 | 3.50±0.05 | 3.50±0.05 | ||
| 1.9GHz에서 손실 계수 | IPC-TM 650 2.5.5.5.1 모드 | 0.0016 | 0.0016 | ||
| 10GHz에서의 소산 계수 | IPC-TM 650 2.5.5.5.1 모드 | 0.0022 | 0.0022 | ||
| 수분 흡수 | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
| 껍질 강도(1온스 구리) | IPC-TM 650 2.4.8 | 파운드/선형 인치 | 10 | 밀리미터 | 1.8 |
| 체적 저항률 | IPC-TM 650 2.5.17.1 | 맘.cm | 2.0×109 | 맘.cm | 2.0×109 |
| 표면 저항률 | IPC-TM 650 2.5.17.1 | 몸 | 3.0×108 | 몸 | 3.0×108 |
| 세로 굽힘 강도 | IPC-TM 650 2.4.4 | psi | 13,000 | 밀리미터2 | 90 |
| 십자형 굴곡 강도 | IPC-TM 650 2.4.4 | psi | 13,000 | 밀리미터2 | 90 |
| 열 전도성 | IPC-TM 650 2.4.50 | W/m/K | 0.37 | W/m/K | 0.37 |
| xy CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| 가연성 | UL-94 | V-0 | V-0 | ||
TLF-35 PCB는 3.5 +/-0.05의 낮은 유전 상수와 0.002의 낮은 유전율을 가지고 있습니다.이러한 기능 덕분에 필터, 커플러, 스플리터, 컴바이너, 믹서, 안테나, 고출력 증폭기, 리피터, 수동 부품 및 의료용 스캐너를 포함한 다양한 응용 분야에 탁월한 선택입니다.
고주파 기능 외에도 TLF-35 PCB는 저렴한 비용, 우수한 박리 강도, 예외적으로 낮은 손실 계수, 낮은 흡습성 및 매우 높은 열 안정성을 비롯한 여러 가지 이점을 제공합니다.
인쇄 회로 기판은 맞춤형 제품이므로 표시된 그림과 매개변수는 참조용일 뿐입니다.전반적으로 Taconic TLF-35 RF 인쇄 회로 기판은 고주파 애플리케이션을 위한 저비용 고성능 솔루션을 찾는 사람들에게 이상적인 선택입니다.
