제품 상세 정보:
|
| 하이 라이트: | 고주파 회로 RF PCB 보드,RO3010 고주파 회로 기판,50mil 고주파 회로 기판 |
||
|---|---|---|---|

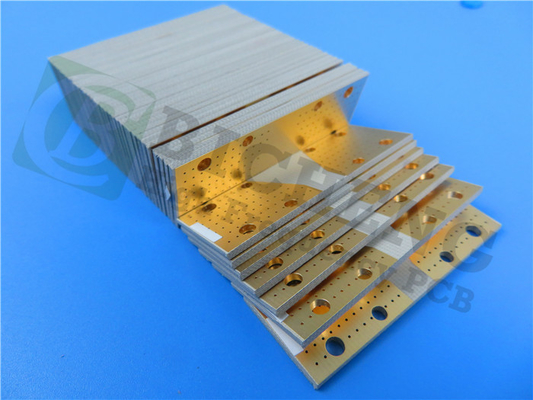

당사의 고성능 인쇄 회로 기판(PCB)은 고주파 애플리케이션에 공급되어 높은 정밀도와 신뢰성이 요구되는 프로젝트에 탁월한 선택입니다.사용된 PCB 재료에는 10GHz에서 10.2의 유전 상수와 0.0024의 손실 계수를 갖는 저손실 및 고성능으로 알려진 Rogers RO3010 세라믹 충전 PTFE 복합 재료가 포함됩니다.이 소재의 작동 온도 범위는 -40℃ ~ +85℃이며 무연 소재로 친환경적입니다.
PCB 스택업 구성은 두께 17um의 기본 구리와 두께 50mil의 RO3010 유전체 2개 레이어로 구성됩니다.기본 구리 레이어는 유전체 레이어 사이에 샌드위치되어 있어 모든 레이어에 대해 완성된 보드 두께가 1.35mm이고 완성된 Cu 무게가 1oz(1.4mils)입니다.비아 도금 두께는 1mil이고 표면 마감은 ENIG입니다.상단 또는 하단 실크스크린이 없으며 솔더 패드에도 실크스크린이 없습니다.
PCB의 구성 세부 사항에는 +/- 0.15mm의 공차가 있는 100mm x 100mm의 치수가 포함됩니다.최소 트레이스/공간은 7/8mils이고 최소 구멍 크기는 0.25mm입니다.이 설계에는 블라인드 또는 매립형 비아가 포함되어 있지 않습니다.PCB에는 37개의 스루홀 패드, 56개의 상단 SMT 패드 및 0개의 하단 SMT 패드가 있는 총 93개의 패드가 있습니다.48개의 비아와 10개의 네트가 있습니다.PCB는 품질을 보장하기 위해 100% 전기 테스트를 거쳤습니다.
| RO3010 일반적인 값 | |||||
| 재산 | RO3010 | 방향 | 단위 | 상태 | 시험 방법 |
| 유전 상수, ε프로세스 | 10.2±0.05 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 고정 스트립라인 | |
| 유전율,εDesign | 11.2 | 지 | 8GHz ~ 40GHz | 미분 위상 길이 방법 | |
| 소산 계수, tanδ | 0.0022 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | -395 | 지 | ppm/℃ | 10GHz -50℃~150℃ | IPC-TM-650 2.5.5.5 |
| 치수 안정성 | 0.35 0.31 |
엑스 와이 |
mm/m | 조건 A | IPC-TM-650 2.2.4 |
| 체적 저항률 | 105 | MΩ.cm | 조건 A | IPC 2.5.17.1 | |
| 표면 저항률 | 105 | MΩ | 조건 A | IPC 2.5.17.1 | |
| 인장 탄성률 | 1902년 1934년 |
엑스 와이 |
MPa | 23℃ | ASTM D 638 |
| 수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 비열 | 0.8 | j/g/k | 계획된 | ||
| 열 전도성 | 0.95 | W/M/K | 50℃ | ASTM D 5470 | |
| 열팽창 계수 (-55~288℃) |
13 11 16 |
엑스 와이 지 |
ppm/℃ | 23℃/50% 상대습도 | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| 밀도 | 2.8 | gm/센티미터삼 | 23℃ | ASTM D 792 | |
| 구리 껍질 강도 | 9.4 | 입/인치 | 솔더 플로트 후 1oz,EDC | IPC-TM 2.4.8 | |
| 가연성 | V-0 | UL 94 | |||
| 무연 프로세스 호환 가능 | 예 | ||||
왜 Rogers RO3010 세라믹 충전 PTFE 합성물을 선택해야 합니까?
재료의 선택은 인쇄 회로 기판(PCB)의 성능과 기능에 중요한 역할을 합니다.Rogers RO3010 세라믹 충전 PTFE 합성물은 특정 PCB 설계에 사용되어 고주파 응용 분야에서 높은 정밀도와 신뢰성을 달성했습니다.
아르 자형
ogers RO3010 세라믹 충전 PTFE 합성물은 저손실 및 고성능으로 알려져 있어 고주파 응용 분야에 탁월한 선택입니다.이 물질의 유전 상수는 10.2이고 손실 계수는 10GHz에서 0.0024입니다.또한 무연이므로 친환경적입니다.이 소재는 -40℃ ~ +85℃의 온도 범위에서 작동할 수 있습니다.
PCB 설계에서 Rogers RO3010 세라믹 충진 PTFE 합성물을 사용하는 다른 이점으로는 뛰어난 열 안정성, 낮은 흡습성 및 높은 치수 안정성이 있습니다.이러한 특성으로 인해 다양한 작동 조건에서 일관된 성능이 필요한 응용 분야에 신뢰할 수 있는 옵션이 됩니다.
PCB용 재료를 선택할 때 전기적, 기계적 및 열적 특성을 고려하는 것이 필수적입니다.Rogers RO3010 세라믹 충전 PTFE 합성물은 이러한 모든 영역에서 탁월하므로 고주파 응용 분야에서 인기 있는 선택입니다.이 재료의 저손실 및 고성능은 높은 정밀도와 신뢰성이 요구되는 응용 분야에 이상적입니다.
이 재료의 물리적 특성은 또한 PCB에 대한 탁월한 선택입니다.열팽창 계수가 낮아 다양한 온도에서 모양과 크기를 유지할 수 있습니다.또한 흡습성이 낮아 습기나 수분에 노출될 수 있는 응용 분야에 적합한 옵션입니다.
전반적으로 PCB 소재 선택은 최종 제품의 성능과 기능을 결정하는 데 중요합니다.Rogers RO3010 세라믹 충전 PTFE 합성물은 높은 정밀도와 신뢰성이 필요한 고주파 응용 분야에 탁월한 선택입니다.저손실 및 고성능과 우수한 열 및 기계적 특성이 결합되어 광범위한 응용 분야에서 신뢰할 수 있는 옵션입니다.
