제품 상세 정보:
|
| 하이 라이트: | 솔더 마스크 PCB 블로그,PTFE 유리 소재 RF PCB,50 Mil RF PCB |
||
|---|---|---|---|

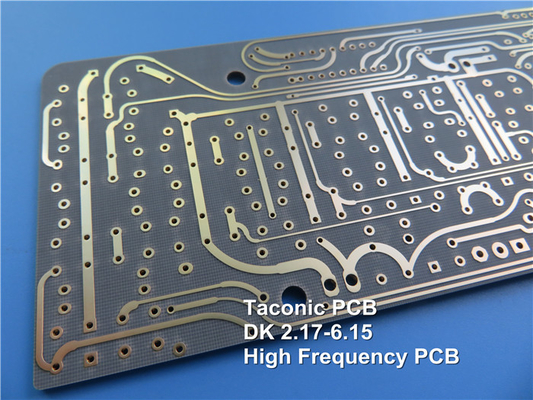

TLX-9 PCB의 최신 배송을 살펴보겠습니다.최적의 성능과 신뢰성을 위해 TLX-9 PTFE 유리 재료와 무연 공정을 활용하여 고객의 고유한 요구 사항을 충족하기 위해 맞춤형 2층 강성 PCB가 제공되었습니다.PCB가 작동할 수 있는 -40℃ ~ +85℃의 온도 범위는 열악한 환경에서 사용하기에 이상적입니다.
35um의 완성된 구리, 50mil(1.27mm)의 TLX-9 유전체 및 35um의 완성된 구리로 구성된 스택업에 의해 우수한 신호 무결성과 성능이 제공됩니다.보드 치수는 95mm x 87mm이며 최소 트레이스/공간은 6/6mils이고 최소 구멍 크기는 0.5mm입니다.당사의 PCB에는 블라인드 또는 매립된 비아가 없으며 1.35mm의 완성된 보드 두께가 보장됩니다.
완성된 Cu 무게는 모든 레이어에서 1oz(1.4mils)이고 비아 도금 두께는 1mil입니다.이 PCB는 흰색 상단 실크스크린과 녹색 상단 솔더 마스크와 함께 HASL(Hot Air Soldering Level)의 표면 마감을 사용합니다.그리고 PCB에는 하단 실크스크린 또는 하단 솔더 마스크가 없으며 솔더 패드에 실크스크린이 없습니다.최고의 품질을 보장하기 위해 100% 전기 테스트를 사용합니다.
IPC-Class-2 표준을 충족하는 이 PCB의 경우 68개의 부품, 총 110개의 패드, 81개의 스루홀 패드, 29개의 상단 SMT 패드, 0개의 하단 SMT 패드, 112개의 비아 및 14개의 네트를 포함합니다.Gerber RS-274-X 삽화가 제공되며 당사의 서비스는 전 세계적으로 제공됩니다.
Bicheng PCB에서는 고객의 고유한 요구 사항을 충족하기 위해 맞춤형 PCB 솔루션이 제공되며 전문가 팀은 귀하의 요구 사항을 이해하기 위해 귀하와 긴밀히 협력할 것입니다.사용된 TLX-9 PTFE 유리 소재는 PCB가 극한의 온도와 열악한 환경에서 작동할 수 있도록 하여 항공 우주, 통신 및 군사 산업에서 사용하기에 이상적입니다.
PCB 스택업은 뛰어난 신호 무결성과 성능을 제공하여 제품의 안정적이고 효율적인 기능을 보장합니다.HASL(Hot Air Soldering Level)의 표면 마감을 사용하면 PCB를 쉽게 사용하고 납땜할 수 있어 숙련된 사용자와 초보 사용자 모두에게 적합합니다.
PCB는 고객에게 배송하기 전에 각 PCB가 높은 표준을 충족하는지 확인하기 위해 사용되는 100% 전기 테스트를 통해 당사 제품의 품질과 신뢰성을 입증합니다.
Bicheng PCB에서는 고객의 특정 요구 사항을 충족하는 최고 품질의 맞춤형 PCB 솔루션을 제공하겠다는 약속이 최우선입니다.귀하의 요구 사항을 충족하고 기대치를 초과하는 PCB 솔루션을 제공하기 위해 우리를 믿으십시오.맞춤형 2층 강성 PCB 솔루션에 대해 자세히 알아보고 최고 수준의 성능과 안정성을 경험하려면 지금 문의하십시오.
| 재산 | 시험 방법 | 단위 | 값 | 단위 | 값 |
| 유전 상수 @ 10GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
| 손실 계수 @ 10GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
| 수분 흡수 | IPC-TM 650 2.6.2.1 | % | <0.02 | % | <0.02 |
| 유전체 파괴 | IPC-TM 650 2.5.6 | 케이 V | >60 | 케이 V | >60 |
| 체적 저항률 | IPC-TM 650 2.5.17.1 | 옴/센티미터 | 10^7 | 옴/센티미터 | 10^7 |
| 표면 저항률 | IPC-TM 650 2.5.17.1 | 몸 | 10^7 | 옴/센티미터 | 10^7 |
| 아크 저항 | IPC-TM 650 2.5.1 | 초 | >180 | 초 | >180 |
| 세로 굽힘 강도 | IPC-TM 650 2.4.4 | 파운드./인치 | >23,000 | N/mm2 | >159 |
| 십자형 굴곡 강도 | IPC-TM 650 2.4.4 | 파운드./인치 | >19,000 | N/mm2 | >131 |
| 껍질 강도(1온스 구리) | IPC-TM 650 2.4.8 | lbs./선형 입력 | 12 | N/mm | 2.1 |
| 열 전도성 | ASTM F433 | W/m/K | 0.19 | W/m/K | 0.19 |
| xy CTE | ASTM D 3386(TMA) | ppm/°C | 9-12 | ppm/°C | 9-12 |
| z CTE | ASTM D 3386(TMA) | ppm/°C | 130-145 | ppm/°C | 130-145 |
| UL-94 가연성 등급 | UL-94 | V-0 | V-0 |
