제품 상세 정보:
|
| 하이 라이트: | 2층 단단한 RF PCB 보드,고주파 2층 딱딱한 PCB,탄화수소 세라믹 라미네이트 딱딱한 PCB |
||
|---|---|---|---|

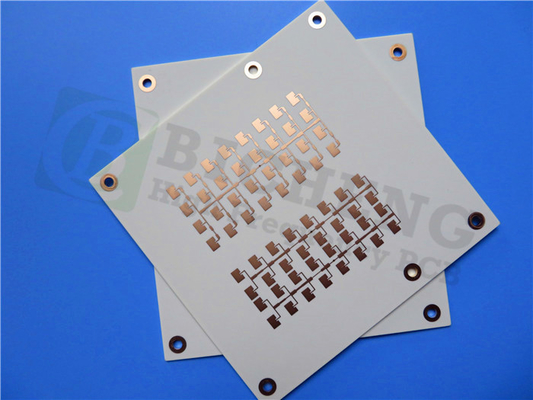

오늘 우리는 PCB에 사용된 재료는 RO4003C 탄화수소 세라믹 라미네이트입니다.이 물질은 높은 주파수 성능과 낮은 다이 일렉트릭 손실로 알려져 있습니다.이 물질을 PCB에 사용하는 것은 최적의 신호 품질을 보장하고 구성 요소 간의 소음과 교차 스톡을 줄입니다.제조에 사용되는 납 없는 과정이 친환경적입니다.-40°C에서 +85°C까지의 폭 넓은 온도 범위에서 작동할 수 있습니다.
PCB의 스택업 구성은 양쪽에 35m의 완공 구리 무게를 가진 2층 딱딱한 보드입니다.그리고 스택업은 고주파 성능을 위해 최적화되었습니다RO4003C 탄화수소 세라믹 라미네이트를 다이 일렉트릭 재료로 사용하는 것은 PCB가 낮은 다이 일렉트릭 손실을 가지고 있음을 보장하여 고 주파수 애플리케이션에 적합합니다.
PCB의 구성 세부 사항은 최적의 성능과 신뢰성을 보장하기 위해 신중하게 선택되었습니다. 게시판의 크기는 233mm x 229mm이며 허용 범위는 +/- 0.15mm입니다.최소한의 흔적/공간은 7/6 밀리입니다, 최소 구멍 크기는 0.3mm입니다. 실명 또는 묻힌 비아스가 없습니다. 완성 된 보드의 두께는 1.6mm이며 완성 된 Cu 무게는 모든 층에 1 온스 (1.4 밀리) 이다.비아 플래팅 두께는 1 밀리입니다, 그리고 표면 완성도는 핫 에어 솔더링 레벨 (HASL) 이다. 상단 실크 스크린은 흰색이며 하단 실크 스크린은 포함되어 있지 않습니다. 상단 솔더 마스크는 녹색입니다.그리고 바닥 용접 마스크는 포함되어 있지 않습니다.용매 패드에는 실크 스크린이 없으며 100% 전기 테스트가 수행되었습니다.
| PCB 크기 | 233 x 229mm = 1PCS |
| 보드 타입 | RF PCB, 마이크로 웨브 PCB |
| 계층 수 | 2면 PCB |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 네 |
| 레이어 스택 | 구리 ------- 35um ((1ounce) + PLATE |
| RO4003C 60밀리 | |
| 구리 ------- 35um ((1ounce) + PLATE |
이 PCB에는 +/- 10%의 허용 여부로 임피던스 매칭이 필요하지 않습니다. PCB는 총 95 개의 구성 요소와 112 개의 패드를 가지고 있으며, 37 개의 구멍 패드와 75 개의 상단 SMT 패드가 있습니다.아래쪽 SMT 패드가 없습니다.이 PCB를 위해 제공되는 예술 작품의 유형은 PCBDOC입니다.
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
결론적으로, 이 기사에서 분석한 새로 선보인 PCB는 현대 전자제품에 대한 고주파 솔루션을 제공합니다.RO4003C 탄화수소 세라믹 라미네이트 사용은 최적의 신호 품질을 보장하고 구성 요소 간의 노이즈와 크로스 스톡을 줄입니다.그것의 스택업 구성과 건설 세부 사항은 최적의 성능과 신뢰성을 보장하기 위해 신중하게 선택됩니다.PCB는 품질과 신뢰성을 보장하기 위해 100% 전기 테스트를 받았습니다.PCB는 고 주파수 애플리케이션에 이상적이며 -40 °C에서 + 85 °C의 넓은 온도 범위에서 작동 할 수 있습니다. 기술적 질문에 대해서는 sales10@bichengpcb.com에서 공급업체와 연락 할 수 있습니다.
