제품 상세 정보:
|
| 하이 라이트: | 1.6mm PCB 회로판,PTFE PCB 회로판,TLX-8 PCB 블로그 |
||
|---|---|---|---|

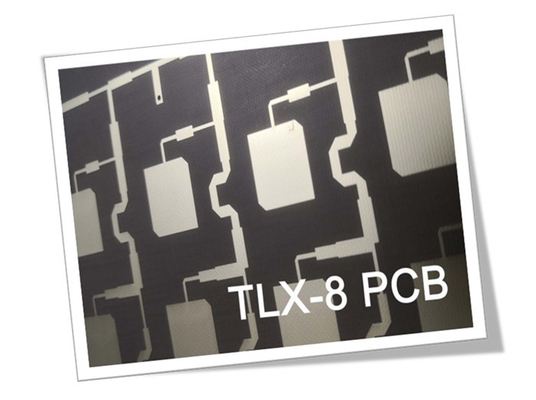

새로 선보인 2층 딱딱한 PCB를 도입하여 전기적 요구를 충족시킬 수 있으며 최적의 성능을 위해 최고 품질의 재료로 제작되었습니다.
TLX-8 PTFE 글래스로 제작되어 납 없는 방법으로 처리된 이 PCB는 -40°C에서 +85°C까지의 다양한 온도를 견딜 수 있도록 만들어졌습니다.다양한 환경에서 안정적인 작동을 보장합니다.
이 PCB의 스택업은 상단과 하단 모두에서 35um의 완공 구리 층을 포함하고, 중간에 60 mil (1,524mm) 두께의 TLX-8 다이렉트릭을 포함합니다.보드 크기는 1PCS에 137mm x 70mm입니다., +/- 0.15mm의 허용도
최소 8/7 밀리미터의 흔적/공간과 최소 0.4mm의 구멍 크기로, 이 PCB는 고밀도와 정확한 라우팅 기능을 제공하기 위해 만들어졌습니다.장님 또는 묻힌 비아스가 없습니다., 간단하고 효율적인 조립 과정을 보장합니다.
완성 된 보드의 두께는 1.6mm이며, 모든 층에 1 온스 (1.4 밀리) 의 완성 된 구리 무게와 1 밀리의 비아 접착 두께가 있습니다.이 PCB의 표면 완화는 뜨거운 공기 용접 수준 (HASL) 을 사용합니다., 신뢰성 있고 비용 효율적인 솔루션을 제공합니다.
이 PCB는 윗면이나 밑면 실크스크린이나 솔더 마스크가 없으며, 솔더 패드에 실크스크린이 없습니다. 단순하고 미니멀한 디자인을 선호하는 사람들에게 이상적인 선택입니다.사용 된 100% 전기 테스트는 각 PCB의 품질과 신뢰성을 보장합니다..
77개의 구성요소와 총 123개의 패드, 그 중 92개의 구멍 패드와 31개의 상단 SMT 패드를 포함해서 이 PCB는 구성요소들을 위한 충분한 공간을 제공하고 설계에 있어서 높은 수준의 유연성을 제공합니다.또한 112개의 비아와 12개의 그물을 포함합니다., 당신의 전기 요구에 대한 포괄적이고 신뢰할 수있는 솔루션을 제공합니다.
이 PCB는 Gerber RS-274-X를 제공된 예술 작품의 유형으로 사용하고 IPC-Class-2 표준에 따라 제작되어 고품질과 일관된 제조를 보장합니다.귀하의 PCB 요구에 대한 신뢰할 수 있고 접근 가능한 솔루션을 제공.
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| DK @10 GHz | IPC-650 25.5.3 | 2.55 | 2.55 | ||
| Df @1.9 GHz | IPC-650 25.5.5.1 | 0.0012 | 0.0012 | ||
| Df @10 GHz | IPC-650 25.5.5.1 | 0.0017 | 0.0017 | ||
| 다이 일렉트릭 분해 | IPC-650 25.6 | kV | >45 | kV | >45 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.02 | % | 0.02 |
| 융통력 (MD) | ASTM D 709 | PSI | 28,900 | N/mm2 | |
| 융통력 (CD) | ASTM D 709 | PSI | 20,600 | N/mm2 | |
| 튼튼성 (MD) | ASTM D 902 | PSI | 35,600 | N/mm2 | |
| 튼튼성 (CD) | ASTM D 902 | PSI | 27,500 | N/mm2 | |
| 브레이크 (MD) 에 있는 길쭉함 | ASTM D 902 | % | 3.94 | % | 3.94 |
| 파업의 길쭉함 ((CD)) | ASTM D 902 | % | 3.92 | % | 3.92 |
| 영의 모듈 (Young's Modulus) | ASTM D 902 | kpsi | 980 | N/mm2 | |
| 영의 모듈 (Young's Modulus) | ASTM D 902 | kpsi | 1,200 | N/mm2 | |
| 영의 모듈 (Young's Modulus) | ASTM D 3039 | kpsi | 1,630 | N/mm2 | |
| 포이슨 비율 | ASTM D 3039 | 0.135 | N/mm | ||
| 껍질 강도 ((1온스) | IPC-650 240.8초5.2.2 (열압) | 라인어 인치 | 15 | N/mm | |
| 껍질 강도 ((1온스.RTF) | IPC-650 240.8초5.2.2 (열압) | 라인어 인치 | 17 | N/mm | |
| 껍질 껍질 껍질 | IPC-650 24.8.3 (올린 온도) | 라인어 인치 | 14 | N/mm | |
| 껍질 껍질 껍질 | IPC-650 240.8초5.2.2 (열압) | 라인어 인치 | 11 | N/mm | |
| 껍질 강도 ((1온스, 롤링) | IPC-650 240.8초5.2.2 (열압) | 라인어 인치 | 13 | N/mm | 2.1 |
| 열전도성 | ASTM F433/ASTM 1530-06 | W/M*K | 0.19 | W/M*K | 0.19 |
| 차원 안정성 (MD) | IPC-650 24.39초5.5 (백 후) | 밀스/인 | 0.06 | mm/M | |
| 차원 안정성 (CD) | IPC-650 24.39초5.4(고기 후.) | 밀스/인 | 0.08 | mm/M | |
| 차원 안정성 (MD) | IPC-650 24.39초5.5 (열압) | 밀스/인 | 0.09 | mm/M | |
| 차원 안정성 (CD) | IPC-650 24.39초5.5 (열압) | 밀스/인 | 0.1 | mm/M | |
| 표면 저항성 | IPC-650 25.17.1 세컨트5.2.1 (올린 온도) | 모 | 60.605 × 108 | 모 | 60.605 × 108 |
| 표면 저항성 | IPC-650 25.17.1 세컨트5.2.1 (습기 조건) | 모 | 3.550 x 106 | 모 | 3.550 x 106 |
| 부피 저항성 | IPC-650 25.17.1 세컨트5.2.1 (올린 온도) | MOHm/cm | 1.110 x 1010 | MOHm/cm | 1.110 x 1010 |
| 부피 저항성 | IPC-650 25.17.1 세컨트5.2.1 (습기 조건) | MOHm/cm | 1.046 x 1010 | MOHm/cm | 1.046 x 1010 |
| CTE (X축) (25-260)°C) | IPC-650 24.41/ASTM D 3386 | ppm/°C | 21 | ppm/°C | 21 |
| CTE (Y축) (25-260)°C) | IPC-650 24.41/ASTM D 3386 | ppm/°C | 23 | ppm/°C | 23 |
| CTE (Z 축) (25-260)°C) | IPC-650 24.41/ASTM D 3386 | ppm/°C | 215 | ppm/°C | 215 |
| 밀도 (특수 중력) | ASTM D 792 | g/cm3 | 2.25 | g/cm3 | 2.25 |
| Td(2% 가량 감소) | IPC-650 24.24.6 (TGA) | °C | 535 | °C | |
| Td(5% 체중 감량) | IPC-650 24.24.6 (TGA) | °C | 553 | °C | |
| 불화성 등급 | UL-94 | V-0 | V-0 |
TLX-8 PTFE 유리 가 고주파 및 고온 PCB 를 위한 이상적인 재료 인 이유
인쇄 회로 보드 (PCB) 는 현대 기술에서 필수적인 구성 요소이며, 그에 대한 올바른 소재를 선택하는 것이 중요합니다.최근 몇 년 동안 인기를 얻고 있는 재료 중 하나는 TLX-8 PTFE Glass 입니다이 기사에서는 PCB에서 TLX-8 PTFE 유리의 특성, 이점 및 응용을 탐구 할 것입니다.
TLX-8 PTFE 글래스는 폴리테트라플루로에틸렌 (PTFE) 과 직물 유리로 구성된 PCB 물질입니다.그것은 고 주파수 및 고 성능 PCB를위한 훌륭한 선택으로 만드는 몇 가지 독특한 특성을 가지고 있습니다.예를 들어, 그것은 신호 손실을 최소화하고 신호 전파를 향상시키는 10 GHz에서 2.55의 낮은 이전지 상수를 자랑합니다. 또한 0.02%의 낮은 수분 흡수율을 가지고 있습니다.습한 환경에서 안정성또한, TLX-8 PTFE Glass는 높은 굴절 및 팽창 강도, 낮은 열 팽창 계수 (CTE), 높은 껍질 강도를 포함하여 뛰어난 기계적 특성을 가지고 있습니다.그리고 열전도성또한 V-0의 연화성 등급이 있습니다.
TLX-8 PTFE 유리판을 PCB에 사용하는 것은 여러 가지 장점을 제공합니다. 첫째, 낮은 CTE와 높은 열 전도성으로 인해 최적의 열 관리를 제공합니다.이것은 높은 온도 응용 프로그램에 대한 이상적인 선택으로 만듭니다둘째, 고밀도와 정밀한 라우팅 기능을 가지고 있으며, 더 복잡하고 컴팩트한 PCB 디자인을 허용합니다. 셋째, 실크 스크린이나 용매 마스크가없는 미니멀리즘 디자인,비용 효율적인 솔루션으로 만듭니다.마지막으로, TLX-8 PTFE 유리 는 PCB 의 내구성 및 수명 을 보장 하는 화학 물질 및 용매 에 대한 높은 저항력을 가지고 있습니다.
FR-4 또는 로저스 같은 다른 PCB 재료와 비교했을 때 TLX-8 PTFE 글래스는 여러 장점을 가지고 있습니다.그 낮은 변압력 상수 및 최소한의 수분 흡수는 높은 주파수 응용 프로그램에 대한 우수한 선택또한 FR-4 또는 로저스보다 더 높은 굴절력과 팽창 강도를 가진 우수한 기계적 특성을 가지고 있습니다. TLX-8 PTFE 유리 또한 FR-4보다 낮은 CTE를 가지고 있습니다.고온 애플리케이션에 더 적합하도록 만드는.
TLX-8 PTFE 글래스는 고 주파수 및 고 성능 PCB를 필요로하는 산업에서 광범위한 응용 프로그램을 가지고 있습니다. 이러한 산업에는 항공우주 및 방위, 통신,의료기기TLX-8 PTFE 유리 PCB의 제조 과정은 다른 PCB와 비슷합니다.하지만 재료의 독특한 특성 때문에 특별한 처리 및 가공 기술이 필요합니다..
TLX-8 PTFE 유리 PCB의 성능과 신뢰성을 보장하기 위해, 그들은 엄격한 테스트와 품질 통제를 통과합니다. 이러한 테스트는 다이 일렉트릭 상수, 수분 흡수,융통성 및 팽창성또한 안전성과 내구성을 보장하기 위해 껍질 강도와 연화성 등급도 테스트됩니다.
TLX-8 PTFE 유리 PCB는 뛰어난 성능과 신뢰성으로 인해 시장에서 점점 더 인기가 있습니다.그들은 전 세계적으로 사용할 수 있으며 특정 설계 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.TLX-8 PTFE 유리 PCB는 다른 고성능 PCB 물질에 비해 비용 효율적이므로 제조업체에게 매력적인 옵션입니다.
결론적으로 TLX-8 PTFE Glass는 다른 재료에 비해 여러 장점을 제공하는 고성능 PCB 재료입니다.그 특유 한 특성 으로 인해 고 주파수 및 고 온도 응용 프로그램 에 이상적 인, 신호 무결성 및 최적의 열 관리가 중요합니다. 기술이 발전함에 따라 고성능 PCB에 대한 수요가 증가 할 것입니다.그리고 TLX-8 PTFE 글래스는 PCB의 미래에 중요한 역할을 할 준비가 되어 있습니다.뛰어난 성능과 신뢰성으로 TLX-8 PTFE 글래스는 다음 PCB 프로젝트를 위해 고려할만한 재료입니다.
