제품 상세 정보:
|

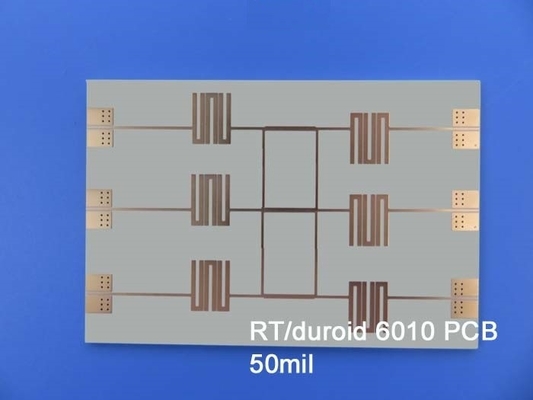

하이 라이트: | 세라믹 PTFE 복합직 PCB,6010 RF PCB 블로그,50ml 2층 딱딱 PCB |
---|
최고 성능과 신뢰성 높은 PCB를 만나보세요. 최첨단 재료와 첨단 제조 공정을 사용하여 제작되었습니다.이 2층 단단한 PCB는 업계의 최고 표준을 충족하고 다양한 응용 분야에 적합합니다.소비자 전자제품에서 산업용 제어 장치까지
1PCB 재료:
- RT/Duroid 6010.2LM 세라믹 PTFE 복합재로 만들어져 뛰어난 전기 성능과 내구성을 제공합니다.
- 환경 친화성을 높이기 위한 납 없는 과정
- 넓은 온도 범위 (-40°C ~ + 85°C) 에서 작동하도록 설계되었으며 다양한 환경에 적합합니다.
2스택업:
- 최적화된 스택업 디자인 최적의 신호 무결성과 성능
- 2층 구조로 35um 완공 구리 두께로 강력한 전기 전도성을 위해.
-RT/더로이드 6010.2LM 다이렉트릭, 50 밀리 (1.27mm) 두께, 신뢰할 수 있는 단열 및 신호 무결성.
-35um 완공 구리 두께 상단 및 하단 층에 일관성 성능을 위해.
3건설 세부 사항:
- 콤팩트 보드 크기: 94mm x 90mm.
- 최소한의 추적/공간: 9/10 밀리미터 정확한 라우팅과 고밀도 설계.
- 최소 구멍 크기: 0.5mm, 다재다능한 부품 선택을 허용합니다.
- 장님이나 묻힌 비아스가 없어 제조 과정을 단순화합니다.
- 완성된 판 두께: 1.4mm, 균형 강도와 유연성.
1 온스 (1,4 밀리) 모든 층에 완성 된 구리 무게 최적의 전기 전도성을 위해.
- 1 밀리 겹간을 안정적으로 연결하기 위해 접착 두께를 통해.
- 표면 마감: 우수한 용접성 및 부식 저항을위한 몰입 금.
- 화이트 톱 실크 스크린
깨끗하고 전문적인 미용을 위해 바닥 실크스크린이 필요없어요
- 블루 톱과 보트 솔더 마스크는 특별한 흔적 보호 및 솔더 브리딩 예방을 위해
- 소금 패드에는 실크 스크린이 없으니
-100% 품질 보장 및 신뢰성을 위한 전기 테스트
-0.5mm 비아스는 합금으로 채워지고 IPC-4761 타입 VII에 따라 캡이 되어 구조적 무결성과 신뢰성을 향상시킵니다.
4PCB 통계:
- 다재다능한 회로 디자인을 위한 42개의 구성요소를 수용합니다.
- 67개의 패드, 충분한 연결 옵션.
-48 구멍 패드를 통해
-19 표면에 장착 된 부품을위한 최고 SMT 패드.
- 아래쪽 SMT 패드가 없으니 편리하게 배치할 수 있습니다.
-65개의 경로로 신호를 효율적으로 전달할 수 있습니다.
-6 구성 요소 간의 신뢰할 수있는 상호 연결을위한 네트워크.
5제공 된 그림의 종류: PCB 제조에 대한 산업 표준 형식 인 Gerber RS-274-X.
6승인된 표준: 높은 품질과 신뢰성을 위해 IPC-Class-2 표준을 준수합니다.
7서비스 영역: 우리의 예외적인 PCB 서비스는 편리한 접근성을 위해 전 세계적으로 사용할 수 있습니다.
모든 기술적 문의 또는 추가 정보, sales10@bichengpcb.com 에 아이비에 연락하는 것을 주저하지 마십시오.
PCB 재료: | 세라믹-PTFE 복합재료 |
지정자: | NT2기능기능 |
다이렉트릭 상수: | 10.2 ±0.25 (처리) 10.7 (설계) |
계층 수: | 1층, 2층 |
구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
다이렉트릭 두께: | 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm) |
PCB 크기: | ≤400mm × 500mm |
용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
표면 마감: | 바카라 구리, HASL, ENIG, 몰입 틴, 몰입 은, OSP. |
RT/Duroid 6010의 힘을 풀어내는 것: PCB 성능을 변화시키는 것
난소개:
급변하는 전자 세계에서 기술 발전은 끊임없이 혁신을 이끌고 있습니다.RT/더로이드 6010는 고성능과 신뢰할 수 있는 회로를 찾는 엔지니어들의 선택이 되었습니다.이 기사에서는 RT/duroid 6010의 일반적인 품질과 이점을 탐구하고 다양한 산업에서 PCB 성능을 어떻게 변화시키고 있는지 살펴볼 것입니다.
비교할 수 없는 전기 성능:
RT/듀로이드 6010의 핵심은 그 특이한 전기적 특성입니다.25, 그것은 손실과 왜곡을 최소화하여 효율적인 신호 전파를 보장합니다. 게다가 0.0023의 낮은 분산 인수는 고주파 신호의 정확한 전송을 허용합니다.우수한 신호 무결성을 요구하는 애플리케이션에 이상적입니다..
온도 안정성:
RT/duroid 6010의 특징 중 하나는 열 안정성입니다.그것은 넓은 온도 범위에서 (- 50 °C ~ 170 °C) 그 다이 일렉트릭 성질을 유지합니다.이 안정성 은 혹독 한 환경 에서도 일관성 있는 성능을 보장 하며, 항공우주, 자동차 및 통신 산업 의 응용 에 적합 합니다.
견고한 기계적 특성:
RT/더로이드 6010는 인상적 인 기계적 강도를 자랑합니다.고도로 변형 및 구조 손상 저항성이 내구성 은 PCB 의 장수성 및 신뢰성 을 까다로운 조건 에서도 보장 합니다.
강화된 강도를 위한 플렉서럴 모듈:
RT/duroid 6010의 굽기 모듈은 4364 MPa에서 측정되어 우수한 경직성을 보장합니다. 이 특성은 PCB 제조에서 매우 중요합니다. 왜곡과 구부러짐을 방지하는 데 도움이됩니다.일관성 있는 성능과 조립 용이성.
환경 복원력:
엔지니어와 제조업체는 환경 지속가능성에 점점 더 집중하고 있습니다. RT/duroid 6010은 납 없는 프로세스 호환성으로 이 문제를 해결합니다.성능에 타협하지 않고 엄격한 환경 표준을 충족이는 친환경 이니셔티브에 부합하는 친환경 PCB의 개발을 가능하게 합니다.
응용의 다양성:
RT/duroid 6010의 가장 중요한 장점 중 하나는 다재다능성입니다. 소비자 전자제품에서 항공 우주에 이르기까지 광범위한 산업에서 응용 프로그램을 찾습니다.그 탁월 한 전기적 및 기계적 특성 은 고 주파수 응용 프로그램 에 이상적 인 선택 이다, 레이더 시스템, 마이크로 웨브 회로, 위성 통신 등.
결론:
RT/Duroid 6010은 그 탁월한 품질과 이점으로 PCB 제조에 혁명을 일으켰습니다.탄탄한 기계적 특성, 그리고 납 없는 과정과 호환성은 최고 수준의 회로를 찾는 엔지니어들에게 선택의 재료로 만듭니다.RT/duroid 6010의 다재다능성은 다양한 산업에 적용 할 수 있습니다., 혁신의 경계를 뛰어넘는 최첨단 전자제품의 개발을 가능하게 합니다. 기술이 계속 발전함에 따라RT/더로이드 6010는 PCB 성능을 변화시키고 전자제품의 미래를 형성하는 재료의 힘에 대한 증거입니다.
