제품 상세 정보:
|
| 하이 라이트: | 50 밀리 RF PCB 블로그,RF PCB 2 계층 회로,솔더마스크 PCB 회로 |
||
|---|---|---|---|

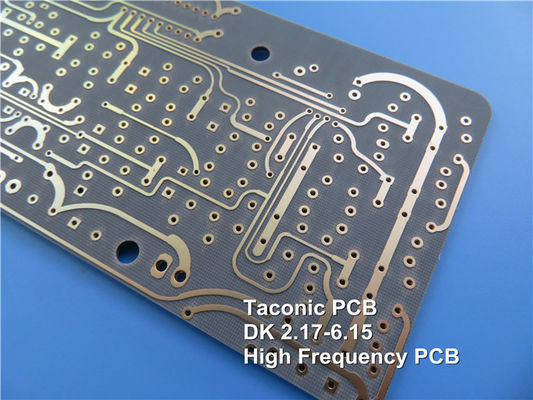

우리의 최신 추가를 발견하십시오: 새로 선보인 PCB, 품질, 신뢰성, 그리고 성능의 새로운 기준을 설정합니다.이 2층 딱딱한 PCB는 다양한 분야에서 탁월하게 작동하도록 설계되었습니다., 예외적인 결과를 제공합니다. 그의 인상적 인 기능과 사양에 깊이 들어가자.
사용 된 PCB 재료 는 PTFE 복합재 로 융합 된 탄탄 한 유리 섬유 가재 인 Taconic TLX-7 이다. 이 조합 은 탁월 한 내구성 과 뛰어난 전기 성능 을 보장 한다.가공 DK 2.6 10 GHz/23°C에서 이 PCB는 높은 주파수에서도 최소한의 손실과 함께 신뢰할 수 있는 신호 전송을 보장합니다. -40°C에서 +85°C 사이의 온도에서 원활하게 작동합니다.다양한 환경 조건에도 회복력이 있습니다..
이 PCB의 스택업은 기능을 향상시키기 위해 최적화되어 있습니다. 두 개의 구리 층으로 구성되어 있으며, 각 층의 두께는 35μm입니다. TLX-7에서 제작된 기판은 실질적인 1.두께 270mm (50mil), 회로에 대한 견고한 기초를 제공합니다. 정밀한 구조로,이 계층과 기판은 예외적인 성능을 제공하기 위해 조화롭게 작동합니다.
크기의 측면에서 PCB는 195.49mm x 98.46mm (1 PCS, +/- 0.15mm) 를 측정하여 다양한 시스템에 통합하기에 적합한 크기를 제공합니다. 설계는 복잡한 회로 레이아웃을 허용합니다.최소 4/4 밀리미터의 흔적/공간 요구 사항0.50mm의 최소 구멍 크기는 정확한 부품 조립을 보장합니다. 완성 된 보드의 두께는 1.4mm이며 신뢰할 수있는 작동에 필요한 견고성을 제공합니다.
이 PCB는 1 온스 (1.4 밀리) 외층 구리 무게를 갖추고 있으며 회로 전체에 최적의 전기 전도성을 보장합니다.효율적인 신호 전송이 보장됩니다.몰입 금 표면 완화는 PCB의 미적뿐만 아니라 또한 우수한 부식 저항과 용접성을 제공합니다.효율적인 단열 및 보호.
출하 전에 각 PCB는 신뢰성과 성능을 보장하기 위해 엄격한 100% 전기 테스트를 거칩니다.이 철저한 품질 관리 과정은 최고 품질의 보드만이 고객들에게 도달하도록 보장합니다..
145개의 구성요소와 총 205개의 패드를 가진 이 PCB는 복잡한 회로 디자인을 수용할 수 있고, 88개의 비아를 포함하여전면적으로 효율적인 신호 라우팅을 제공합니다.IPC-Class-2 표준에 부합하는 이 PCB는 산업에서 정한 엄격한 품질 요구 사항을 충족시킵니다.
새로 선보인 PCB는 전세계에 공급되고 있습니다.아이비와 연락해 주세요우리의 최고 수준의 PCB 솔루션으로 가능성을 경험하십시오.
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |

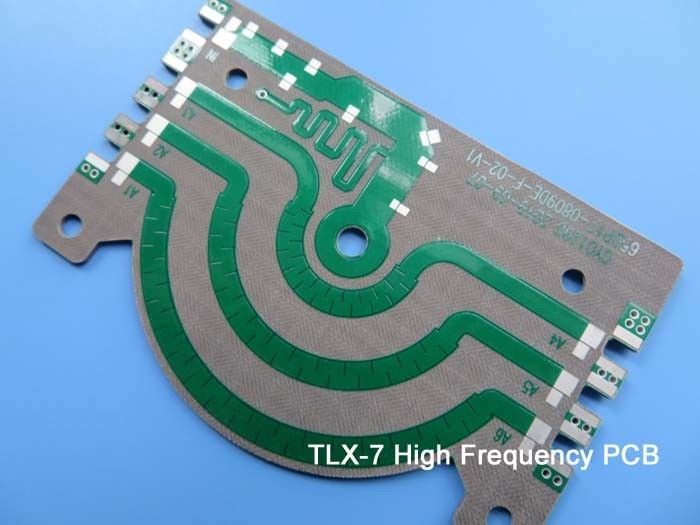

TLX-7: PCB 디자인에서 고성능 잠재력을 풀어내는 것
소개
고성능 PCB 재료 TLX 시리즈의 일원인 TLX-7은 예외적인 전기 성능, 신뢰성 및 열 안정성을 추구하는 엔지니어 및 디자이너에게 게임 변경자입니다.이 기사 에서, 우리는 TLX-7의 주요 기능과 응용 프로그램을 탐구하고, 그 놀라운 기능과 다양한 산업의 PCB 프로젝트에 가져다주는 이점을 강조합니다.
TLX-7의 힘을 드러내는 것
TLX-7, 2의 막전적 상수입니다.60이 첨단 재료는 뛰어난 신호 무결성, 낮은 삽입 손실,그리고 우수한 차원 안정성, 자동차, 항공우주, 통신 및 컴퓨팅과 같은 산업에 이상적인 선택입니다.
뛰어난 전기 성능
TLX-7의 특이한 전기적 특성은 기존 PCB 물질과 구별됩니다.그것은 효율적인 신호 전송을 가능하게하고 신호 왜곡을 최소화합니다., 시스템 성능을 향상시킵니다.재료의 높은 유리 전환 온도와 낮은 수분 흡수는 까다로운 작동 환경에서도 일관된 전기 특성을 보장합니다..
열 안정성 및 신뢰성
TLX-7의 주요 장점 중 하나는 그 탁월한 열 안정성입니다. -40°C에서 +85°C의 광범위한 작동 온도 범위로 이 물질은 극한 조건에서도 탄력성을 유지합니다.까다로운 애플리케이션에 적합하도록낮은 열 팽창 계수 (CTE) 는 최소 차원 변화를 보장하며 용접 관절 고장의 위험을 줄이고 장기적인 신뢰성을 보장합니다.
다양한 산업에서의 응용
TLX-7는 고성능 PCB 재료로 다양한 산업 분야에서 광범위한 응용을 찾습니다. 안테나 분야에서TLX-7는 무선 통신 및 신호 수신에 필수적인 효율적이고 신뢰할 수 있는 안테나 시스템의 설계 및 개발을 가능하게 합니다.또한, TLX-7는 신호 분배와 전력 관리에 결정적인 역할을 하는 결합기, 스플리터 및 조합기의 제조에 적합합니다.TLX-7은 증폭기 위한 훌륭한 기판으로 사용된다, 믹서, 필터, 최적의 성능과 신호 무결성을 보장. 또한, TLX-7의 예외적인 전기적 특성은 저항,콘덴시터, 및 인덕터, 전자 회로의 전반적인 기능과 신뢰성에 기여합니다.
결론
TLX-7는 TLX 시리즈의 고성능 PCB 재료로 엔지니어와 설계자가 PCB 설계에서 예외적인 전기 성능, 신뢰성 및 열 안정성을 달성 할 수 있습니다.놀라운 특성을 가진, TLX-7는 산업이 고주파 및 고속 디지털 애플리케이션을 접근하는 방법에 혁명을 일으키고,최첨단 기술의 개발을 가능하게 하고 혁신의 경계를 확장.
