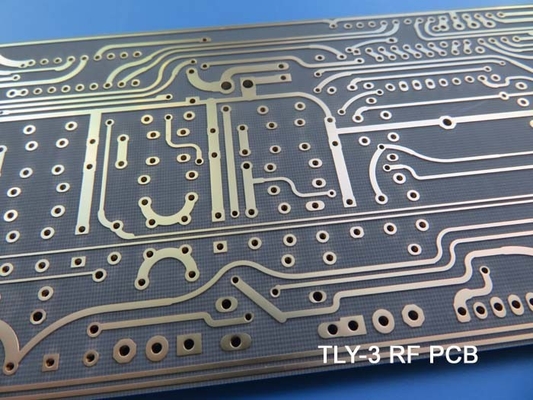

몰입 은 2 층 RF PCB 타코닉 20 밀리 0.508mm TLY-3

신규 PCB를 선보이고 있습니다. 뛰어난 성능과 신뢰성을 제공하기 위해 세심하게 설계되었습니다.이 2층 딱딱한 PCB는 고급 Taconic TLY-3 직물 유리섬유 PTFE 복합체를 갖추고 있습니다.이 PCB의 세부사항을 보자

이 PCB의 구성은 정확성과 세부 사항에 대한 주의를 보여줍니다. 141.5mm x 163mm의 보드 크기로 각 조각은 +/- 0.15mm의 단단한 관용으로 제조됩니다.일관성 및 정확성 확보. 스택업은 양쪽에 35μm 구리 층으로 구성되어 있으며, TLY-3 기판을 0.508mm (20mil) 의 두께로 샌드위치하여 회로에 견고한 기반을 제공합니다.

4/4 밀리미터의 최소 추적/공간으로, 이 PCB는 복잡하고 컴팩트한 디자인을 허용하여 공간을 최적화 할 수 있습니다.쉽게 조립하고 다양한 구성 요소를 수용 할 수 있습니다블라인드 비아스가 없으므로 PCB는 보드 전체에서 원활한 연결을 보장합니다.

0.63mm의 완성된 보드 두께에서 이 PCB는 내구성과 유연성 사이의 균형을 이루고 있다. 1oz (1.4mls) 외층 구리 무게는 우수한 전기 전도성을 제공한다.20μm의 횡단 접착 두께는 회로 전체에 견고한 연결을 보장합니다.표면 마감은 침수 은으로 이루어져 보호 층을 제공하며 용접성을 향상시킵니다.

위쪽과 아래쪽 모두 녹색 용접 마스크로 덮여 있어 환경 요인에 대한 단열 및 보호 기능을 제공합니다.실크 스크린 이 없어서 깨끗 하고 가시화 된 외모 를 가질 수 있다출하 전에 각 PCB는 최적의 기능과 성능을 보장하기 위해 엄격한 100% 전기 테스트를 통과합니다.

이 PCB는 183개의 부품과 250개의 패드를 가지고 있으며, 139개의 투홀 패드, 92개의 상단 SMT 패드, 19개의 하단 SMT 패드,부품 배치에 유연성을 제공90개의 비아와 8개의 네트워크로, 이 PCB는 원활한 연결과 효율적인 신호 전송을 가능하게 합니다.

IPC-Class-2 표준을 준수하는 이 PCB는 엄격한 품질 요구 사항을 준수하여 일관된 성능과 신뢰성을 보장합니다.다양한 설계 소프트웨어 및 제조 프로세스와 호환성을 보장합니다..

우리의 PCB는 전 세계적으로 사용할 수 있으며, 우리는 예외적인 고객 지원을 제공하기 위해 최선을 다하고 있습니다. 모든 기술적 문의 또는 질문에 대해 sales10@bichengpcb.com에서 Ivy에 문의하십시오.우리는 당신의 독특한 요구 사항에 맞춘 최고 수준의 PCB 솔루션을 제공하기 위해 헌신합니다..

TLY-3을 소개합니다. 뛰어난 성능을 가진 고주파 PCB 애플리케이션을 강화합니다.

타코닉의 TLY-3는 섬유 유리 PTFE 복합재료로 고주파 PCB 용품의 선도적인 선택으로 자리 잡았습니다.열 안정성, 기계적 강도, TLY-3는 엔지니어들이 전자 설계의 경계를 확장할 수 있게 합니다.TLY-3의 주요 특성에 대해 자세히 알아보고 비교할 수 없는 성능과 신뢰성을 제공하는 데 그 중요성을 탐구해보자.

TLY-3 재료의 장점:

1우수한 전기 성능: TLY-3는 10 GHz/23°C에서 2.33의 낮은 다이 일렉트릭 상수 (DK) 를 갖추고 있습니다. 이 특성은 임피던스 및 최적의 신호 전파에 대한 정확한 제어,효율적인 신호 전송을 촉진하고 신호 왜곡 위험을 줄이는 것.

2온도 범위에서 안정적인 성능: TLY-3는 -40°C에서 +85°C의 온도 범위 내에서 흠없이 작동하여 주목할만한 열 안정성을 보여줍니다.이 안정성은 일관된 전기 성능을 보장합니다.고온 환경에서도 높은 PCB의 신뢰성과 수명을 향상시킵니다.

3낮은 손실 및 높은 신호 무결성: 낮은 소멸 요인으로 TLY-3는 신호 손실과 왜곡을 최소화하여 고주파 애플리케이션에서 신호 무결성을 유지합니다.이 장점은 전체 시스템 성능을 유지하고 정확한 데이터 전송을 보장하는 데 매우 중요합니다..

4견고한 기계적 특성: TLY-3의 직물 유리섬유 강화는 예외적인 기계적 강도와 차원 안정성을 제공합니다. 이 견고함은 PCB의 딱딱성을 향상시킵니다.구부러지지 않도록, 변형 및 기타 기계적 스트레스. 그것은 다양한 운영 조건에서 PCB의 내구성과 신뢰성을 보장합니다.

5광범위한 응용 분야: TLY-3는 통신, 항공우주, 레이더 시스템, 무선 통신 시스템,고속 네트워크 장비그 뛰어난 전기 및 기계적 특성은 까다로운 전자 설계에 이상적인 선택으로 만듭니다.

6제조 공정과의 호환성: TLY-3 물질은 표준 PCB 제조 프로세스에 원활하게 통합됩니다. 다양한 PCB 구성에 사용할 수 있습니다.단층에서 다층 디자인까지, 원활한 생산을 촉진하고 구현의 복잡성을 줄입니다.

7고품질과 신뢰성: 타코닉의 품질에 대한 헌신은 TLY-3의 예외적인 성능에 반영됩니다.일관된 전기적 특성과 기계적 신뢰성을 보장합니다.설계자는 엄격한 성능 요구 사항을 충족하는 고품질 PCB를 위해 TLY-3에 의존 할 수 있습니다.

TLY-3은 뛰어난 전기 성능과 열 안정성, 기계적 강도, 호환성으로 엔지니어들에게 고주파 PCB 설계의 새로운 고도를 달성할 수 있게 해줍니다.최첨단 기술의 실현을 가능하게 하고 전자 디자인 분야의 혁신의 경계를 확장합니다.. TLY-3를 신뢰하여 고주파 PCB 애플리케이션에서 뛰어난 성능과 신뢰성을 제공합니다.
