| 하이 라이트: | RF PCB 보드 1온스,25ml 고주파 PCB,몰입 금 고 주파수 PCB 물질 |
||
|---|---|---|---|
우리는 새로 선보인 PCB를 공유합니다. RT/Duroid 6010.2LM 세라믹 PTFE 복합재로, 그들의 뛰어난 성능으로 유명합니다.최적의 기능을 유지하면서 회로 크기의 감소가 촉진됩니다.10 GHz에서 0.0023의 극저분산 인수는 특히 X 대역 또는 낮은 주파수 응용 프로그램에서 효율적인 작동을 보장합니다. Z 축 확장은 최소로 유지됩니다.다층 보드에서 구멍을 통해 신뢰할 수 있도록-40°C에서 +85°C의 온도 범위 내에서 작동하는 이 PCB는 다양한 환경 조건에 견딜 수 있도록 설계되었습니다.
주요 특징과 이점은 다음과 같습니다.
- 높은 다이 일렉트릭 상수로 인해 용도 감소
- 최소 신호 손실과 함께 효율적인 작동, X 대역 또는 아래에 이상
- 낮은 Z축 확장 때문에 구멍을 통해 신뢰할 수 있는 접착
- 낮은 수분 흡수로 인해 전기 손실에 대한 습도의 영향을 줄입니다.
- 단단한 εr 및 두께 조절과 함께 일관성있는 회로 성능

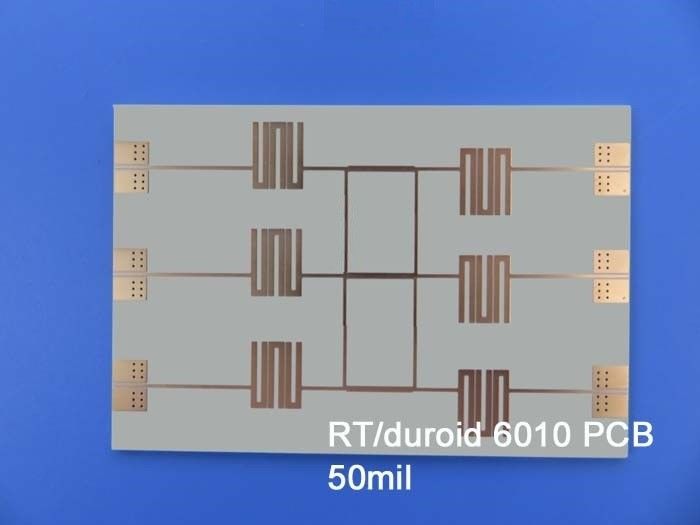

PCB는 완공 구리 무게 35um의 2층 딱딱한 설계입니다. 두께 25 밀리 (0.635mm) 를 측정하는 RT / duroid 6010.2LM 변압 물질을 사용합니다.PCB의 양쪽에는 35um의 완공 구리 무게가 있습니다.. 0.8mm의 완성 된 보드 두께로, 그것은 컴팩트하고 가벼운 솔루션을 제공합니다. 최소 흔적 / 공간은 8/9 밀리이며 최소 구멍 크기는 0.4mm입니다. 실명 또는 묻힌 비아스가 없습니다.몰입 금 표면 완화는 고품질과 신뢰할 수있는 성능을 보장합니다실크 스크린, 용매 마스크 및 전기 테스트는 적용되지 않습니다. 13.39mil / 10.24mil의 트랙 / 간격 비율은 제어 된 50 ohm 임피던스를 보장합니다.
통계에 따르면 PCB는 21 개의 구성 요소, 총 35 개의 패드, 18 개의 구멍 패드, 17 개의 상단 SMT 패드 및 아래 SMT 패드 없이 구성되어 있습니다. 43 개의 비아와 5 개의 네트워크를 제공하여 다재다능한 연결 옵션을 제공합니다.
PCB는 IPC-Class-2 표준을 준수하여 우수한 제조 및 성능을 보장합니다. 기술적 문의 또는 추가 정보에 대해서는 sales10@bichengpcb.com에서 Ivy에 문의하십시오.우리는 특별한 고객 지원을 제공하는 것을 자랑스럽게 생각합니다..
우리의 서비스 영역은 전 세계 고객을 대상으로 하며, 다양한 지역의 개인들이 우리의 고성능 PCB에서 혜택을 누릴 수 있도록 합니다.
이 PCB 는 패치 안테나, 위성 통신 시스템, 전력 증폭기, 항공기 충돌 방지 시스템 및 지상 레이더 경고 시스템 등 다양한 분야에 적용됩니다..
우리의 신뢰성 있고 고성능 PCB로 전자 디자인을 업그레이드하십시오. 우리의 전문 지식과 품질 제조에 의존하여 귀하의 특정 요구 사항을 충족시킵니다.
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 10.7 | Z | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -425 | Z | ppm/°C | -50°C~170°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 5 x 105 | 엠씨 | A | IPC 25.17.1 | |
| 표면 저항성 | 5 x 106 | 모 | A | IPC 25.17.1 | |
| 팽창성 특성 | ASTM D638 (0.1/분 팽창률) | ||||
| 영의 모듈 | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
| 최후의 압력 | 9 ~ 15 7 ~ 14 | X Y | % | A | |
| 압축 성질 | ASTM D695 (0.05/분) 스트레인 속도 | ||||
| 영의 모듈 | 2144 (311) | Z | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 47(6.9) | Z | MPa ((kpsi) | A | |
| 최후의 압력 | 25 | Z | % | ||
| 플렉서럴 모듈 | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
| 극심 한 스트레스 | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
| 부하 하에서의 변형 | 0.26 13 | Z Z | % | 24hr/50°C/7MPa 24hr/150°C/7MPa | ASTM D261 |
| 수분 흡수 | 0.01 | % | D48/50°C 0.050" (1.27mm) 두께 | IPC-TM-650 2.6.2.1 | |
| 열전도성 | 0.86 | W/m/k | 80°C | ASTM C518 | |
| 열 팽창 계수 | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| 밀도 | 3.1 | g/cm3 | ASTM D792 | ||
| 특정 열 | 1.00(0.239) | j/g/k (BTU/ib/OF) |
계산 | ||
| 구리 껍질 | 12.3 (2.1) | pli (N/mm) | 용매 플라트 후 | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
| PCB 재료: | 세라믹-PTFE 복합재료 |
| 지정자: | NT2기능기능 |
| 다이렉트릭 상수: | 10.2 ±0.25 (처리) 10.7 (설계) |
| 계층 수: | 1층, 2층 |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께: | 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 바카라 구리, HASL, ENIG, 몰입 틴, 몰입 은, OSP. |
고성능 PCB에서 RT duroid 6010의 발전을 탐구
RT duroid 6010은 PCB 기술의 세계에서 게임 변경자로 등장하여 전자 디자인을 효율성과 신뢰성으로 새로운 수준으로 끌어 올렸습니다.우리는 RT duroid 6010을 고성능 PCB 애플리케이션에 대한 선호되는 선택으로 만드는 주요 기능과 이점에 깊이 들어가자.
RT duroid 6010: 고성능 PCB 물질
RT duroid 6010는 고성능 PCB를 위해 특별히 설계된 최첨단 재료입니다. 그 독특한 구성과 첨단 특성은 전자 설계 분야에서 게임을 변화시킵니다.우리는 전통적인 PCB 물질에서 다른 RT duroid 6010을 설정하는 예외적인 특징과 이점을 탐구 할 것입니다.
RT duroid 6010의 주요 특징 및 이점
RT duroid 6010는 고성능 PCB 애플리케이션에서 최고의 선택이 되는 일련의 주요 기능과 이점을 제공합니다.그리고 기계적 강도는 단지 몇 가지 이점으로 구별이 특징에 대해 좀 더 자세히 알아보고 RT duroid 6010의 전반적인 성능에 어떻게 기여하는지 이해해 봅시다.
RT duroid 6010의 변전체 상수 및 분산 요인을 이해
변전체 상수 및 방출 인수는 고주파 응용 프로그램에 중요한 매개 변수입니다. RT duroid 6010은 두 영역에서 뛰어난 안정성과 낮은 손실을 나타냅니다.이 섹션, 우리는 이러한 특성의 중요성을 탐구하고 RT duroid 6010가 신호 무결성과 성능 측면에서 다른 물질을 어떻게 능가하는지 탐구합니다.
가혹 한 환경 에서 RT duroid 6010 의 열 특성 및 신뢰성
PCB는 종종 도전적인 열 환경에 직면하고 있으며, 그 성능은 온도 변동에 의해 크게 영향을받을 수 있습니다.RT 열성 안정성 및 낮은 열 확장 계수이 섹션에서는 RT duroid 6010의 열 특성과 까다로운 환경에 견딜 수있는 능력을 탐구합니다.
향상된 성능을 위한 RT duroid 6010의 전기 및 기계적 특성
RT duroid 6010는 뛰어난 전기 및 기계적 특성을 가지고 있으며 뛰어난 PCB 성능에 기여합니다.튼튼하고 굽는 특성이 뛰어나고이 섹션에서는 RT duroid 6010의 전기 및 기계 성능을 향상시키는 특성을 탐구합니다.
RT duroid 6010의 압축 및 플렉서럴 특성을 탐구
PCB는 종종 그 수명 기간 동안 상당한 스트레스와 기계적 부하에 시달립니다. RT duroid 6010은 구조적 무결성과 신뢰성을 보장하는 주목할만한 압축 및 구부러지기 특성을 보여줍니다..이 섹션에서는 RT duroid 6010의 압축력과 굴절 강도를 조사하고 PCB 성능에 미치는 영향을 살펴본다.
듀로이드 6010의 수분 흡수 및 열 전도성
수분 흡수 및 열전도성은 PCB 설계에서 중요한 고려 사항입니다. RT duroid 6010은 낮은 수분 흡수와 높은 열전도를 제공하여 두 가지 측면 모두에서 탁월합니다.이 섹션, 우리는 RT duroid 6010의 수분 흡수 특성과 열전도성에 깊이 들어가 PCB의 성능과 수명을 유지하는 데 중요한 의미를 강조합니다.
RT duroid 6010의 열 확장 계수 및 Tg
열 팽창 계수 (CTE) 와 유리 전환 온도 (Tg) 는 PCB의 신뢰성과 안정성을 결정하는 데 중요한 역할을합니다. RT duroid 6010은 낮은 CTE와 높은 Tg를 나타냅니다.열 스트레스에 높은 내성을 부여하고 장기적인 성능을 보장합니다.이 섹션에서는 RT duroid 6010의 CTE와 Tg와 PCB의 신뢰성에 미치는 영향을 탐구합니다.
납 없는 공정과의 호환성: RT duroid 6010의 환경 이점
환경 규제가 더욱 엄격해짐에 따라 PCB 재료의 납 없는 공정과의 호환성은 매우 중요합니다.성능에 타협하지 않고 친환경 솔루션을 제공하는 것이 섹션에서는 RT duroid 6010의 납 없는 호환성과 환경적 이점을 논의합니다.
RT duroid 6010는 고성능 PCB 재료의 중요한 발전을 나타냅니다.까다로운 전자 애플리케이션에 최적의 선택이 됩니다.RT duroid 6010의 힘을 활용함으로써 설계자는 PCB 프로젝트에서 새로운 수준의 성능, 신뢰성 및 효율성을 누릴 수 있습니다.
