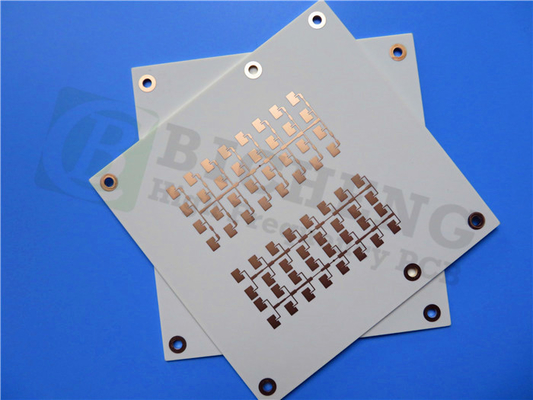

새로 선보인 2층 딱딱한 PCB는 고성능 및 대용량 애플리케이션의 까다로운 요구 사항을 충족하도록 특별히 설계되었습니다.로저스 RO4003C 수화탄소 세라믹 직물 유리로 정밀하게 제작되었습니다.이 PCB는 비교할 수 없는 전기 성능과 차원 안정성을 제공합니다.
PCB 물질인 RO4003C는 탄화수소/세라믹 라미네이트로 강화되어 있으며, 낮은 변압성 내성과 낮은 손실로 유명합니다. 변압성 상수 (DK) 는 3입니다.38 10GHz에서 0의 분산 요인.0027 10GHz에서 우수한 전기 성능을 달성하여 더 높은 작동 주파수를 필요로하는 응용 프로그램에 이상적입니다.주파수 범위에 걸쳐 안정적인 전기적 특성은 제어 된 임피던스 전송 라인 및 반복 가능한 필터 설계에서 탁월 할 수 있습니다..
이전지 상수의 낮은 열 계수와 우수한 차원 안정성으로 인해 다양한 회로 처리 온도에서도 신뢰할 수있는 성능이 보장됩니다.접착 된 구멍은 낮은 Z 축 팽창으로 제공되는 내구성 혜택을, 낮은 평면 내 팽창 계수 때문에 제조 과정 전체에 안정성이 유지됩니다.
이 PCB의 스택업은 1.524mm 로저스 4003C 코어가 두 개의 35μm 구리 층 사이에 배치되어 최적의 신호 전송과 구조적 무결성을 제공합니다.회로 설계의 다재다능성은 1의 완성 된 보드 두께로 달성됩니다..6mm, 최소 5/4 밀리미터의 흔적/공간
이 PCB는 42.56mm x 63.2mm (+/- 0.15mm) 의 보드 크기를 포함하여 다양한 구조 세부 사항으로 제공됩니다.효율적인 부품 통합은 0의 최소 구멍 크기로 촉진됩니다..5mm, 그리고 몰입 금의 표면 완화는 우수한 용접성과 부식 저항을 보장합니다.
총 12 개의 구성 요소와 38 개의 패드, 21 개의 구멍 패드 및 17 개의 상위 SMT 패드를 포함하여, 회로 요구 사항에 대한 충분한 공간이 제공됩니다. 두 개의 아래쪽 SMT 패드와 함께 추가 다양성이 제공됩니다.,그리고 효율적인 라우팅과 연결은 49개의 경로와 3개의 네트워크를 포함함으로써 달성됩니다.
이 PCB는 IPC-Class-2 품질 표준을 충족합니다. 이 PCB는 100%의 전기 테스트를 배송 전에 통과하여 신뢰성과 기능을 보장합니다.제조 과정에 원활한 통합은 Gerber RS-274-X 그림과 호환성으로 가능.
이 고성능 PCB는 다양한 산업에서 응용을 찾습니다. 셀룰러 기지 스테이션 안테나와 전력 증폭기,자동차용 레이더 및 센서, 그리고 직접 방송 위성을 위한 LNB.
귀하의 프로젝트 일정을 충족하기 위해 신속한 배송은 전세계적 가용성을 통해 보장됩니다. 기술적 문의 또는 추가 정보에 대해서는 sales10@bichengpcb.com로 아이비에 문의하십시오.우리의 전문 지식을 신뢰하여 최첨단 애플리케이션을 위해 최고 품질의 PCB를 제공합니다..
| 다이렉트릭 상수,ε 프로세스 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.55 | Z | 8~40 GHz | 차차 단계 길이의 방법 | |
| 분산 요인,δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +40 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 19650 ((2,850) 19450 ((2,821) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 139(20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
RO4003C 재료를 사용하는 장점:
1우수한 전기 성능: RO4003C 물질은 낮은 다이 일렉트릭 용도와 낮은 손실을 제공하여 더 높은 작동 주파수와 응용 프로그램에 이상적입니다.그것은 우수한 신호 무결성을 가능하게하고 고주파 신호의 효율적인 전송을 허용.
2안정적인 전기적 특성과 주파수: 물질은 광범위한 주파수 범위에서 일관된 전기적 특성을 나타냅니다.이는 제어된 임피던스 전송 라인과 필터의 반복 가능한 설계에 매우 중요합니다.이 안정성은 신뢰할 수 있고 예측 가능한 회로 성능을 보장합니다.
3차원 안정성: RO4003C 물질은 뛰어난 차원 안정성을 가지고 있으며, 이는 다양한 처리 온도에서도 모양과 크기를 유지한다는 것을 의미합니다.이 안정성 은 정확 한 제조 과정 과 신뢰성 있는 회로 조립 에 필수적 인 것 이다.
4. CAF 저항: 이 물질은 전자 집합체에서 일반적인 관심사인 전도성 애노드 필라멘트 (CAF) 형성에 저항합니다.이 저항은 PCB의 장기적인 신뢰성과 성능을 보장합니다..
5양량 제조 공정: RO4003C 라미네이트는 표준 유리 에포시 공정으로 제조 될 수 있으며, 비용 효율적이고 널리 사용 가능한 제조 기술과 호환됩니다.이것은 효율적이고 확장 가능한 생산을 가능하게합니다..
RO4003C 재료를 사용하는 단점:
1제한된 온도 범위: RO4003C는 -40 °C에서 +85 °C의 광범위한 운영 온도 범위를 가지고 있지만이 범위를 초과하는 극단적인 온도 환경에 적합하지 않을 수 있습니다.더 높은 온도 저항을 요구하는 응용 프로그램은 대체 재료가 필요할 수 있습니다..
2비용: 다른 PCB 재료와 비교할 때 RO4003C는 더 높은 비용이 발생할 수 있습니다.그 성능 클래스 내에서 경쟁력 있는 가격으로 판매되고, 그 특수한 장점을 필요로 하는 애플리케이션에 가치를 제공합니다..
